基于物联网的环网柜机械特性监测技术研究

doi:10.3969/j.issn.1674-1951.2021.01.002

华电技术 ›› 2021, Vol. 43 ›› Issue (1): 6-11.doi: 10.3969/j.issn.1674-1951.2021.01.002

基于物联网的环网柜机械特性监测技术研究

江奕军(), 王丽群(), 孟浩杰(), 潘黄萍()

杭州电力设备制造有限公司,杭州 310000

收稿日期:2020-09-15 修回日期:2020-12-30 出版日期:2021-01-25 发布日期:2021-02-01
作者简介:江奕军（1977—）,男,江西黎川人,高级工程师,从事电力系统运行和控制、新能源领域电气控制设备方面的研究工作（E-mail:locknew@sina.com）。|中文作者简介:王丽群（1979—）,女,浙江新昌人,工程师,从事电力系统运行和控制方面的研究工作（E-mail:wangliqun1219@163.com）。|中文作者简介:孟浩杰（1993—）,男,浙江绍兴人,助理工程师,从事电力系统运行和控制方面的研究工作（E-mail:15858170078@163.com）。|中文作者简介:潘黄萍（1990—）,女,浙江嘉兴人,助理工程师,从事电力系统运行和控制方面的研究工作（E-mail:982171058@qq.com）。
基金资助:
国家自然科学基金项目(51607032)

Research of monitoring technology applied on ring network cabinet mechanical characteristics based on Internet of Things

JIANG Yijun(), WANG Liqun(), MENG Haojie(), PAN Huangping()

Hangzhou Power Equipment Manufacturing Company Limited,Hangzhou 310000,China

Received:2020-09-15 Revised:2020-12-30 Online:2021-01-25 Published:2021-02-01

摘要/Abstract

摘要：

环网柜是电网中不可或缺的开关装置,机械特性故障是其发生最多的故障,因此对环网柜机械特性进行监控尤为关键。从基于物联网的环网柜机械特性的研究入手,对软、硬件进行分析,对环网柜的行程时间及分、合闸时间等特性参数进行在线监测,并基于物联网技术将收集的数据上传。试验结果表明,基于物联网的环网柜监测系统的数据误差在允许范围内,可以实现其机械特性的监测及故障报警,具有较强实用性。

关键词: 物联网, 环网柜, 机械特性, 监测系统, 故障报警

Abstract:

Ring network cabinet is an indispensable switchgear in power grid.Since ring network cabinet failure is most likely led by its mechanical characteristics,it is particularly critical to monitoring its characteristic parameters.In the study on the mechanical characteristics of a ring network cabinet,its hardware and software were analyzed,and online monitoring on the travel-time parameters,open-close time and other characteristic parameters was made,and the data were collected,uploaded and communicated based on Internet of Things technology.The experimental results show that the relative error of the data from the ring network cabinet monitoring system based on the Internet of Things is within an acceptable range,which indicates that the system can realize mechanical characteristics monitoring and fault alarm.The system is feasible.

Key words: Internet of Things, ring network cabinet, mechanical characteristics, online monitoring system, fault warning

中图分类号:

TM933:TK323

江奕军, 王丽群, 孟浩杰, 潘黄萍. 基于物联网的环网柜机械特性监测技术研究[J]. 华电技术, 2021, 43(1): 6-11.

JIANG Yijun, WANG Liqun, MENG Haojie, PAN Huangping. Research of monitoring technology applied on ring network cabinet mechanical characteristics based on Internet of Things[J]. Huadian Technology, 2021, 43(1): 6-11.

图/表 16

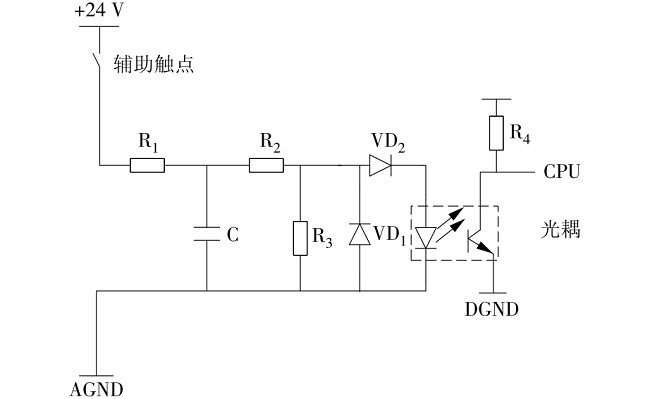

图1

图2

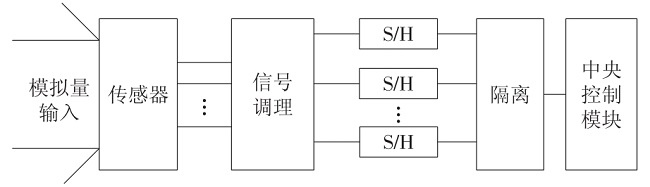

图3

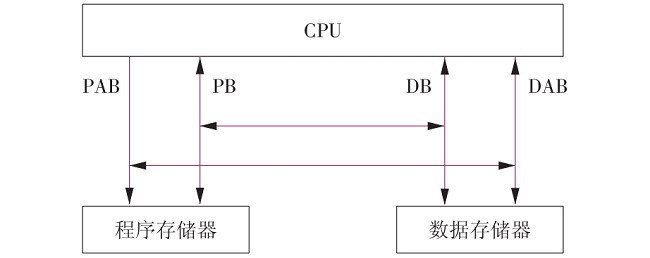

图4

图5

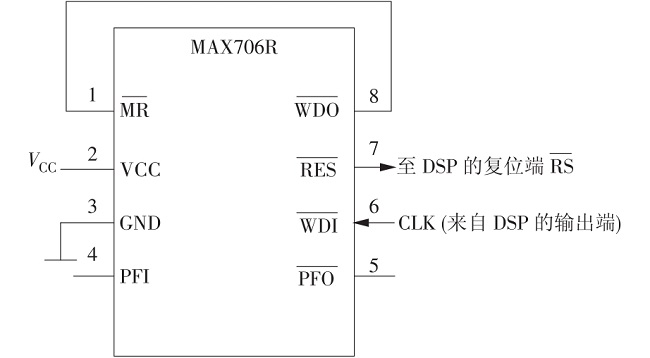

图6

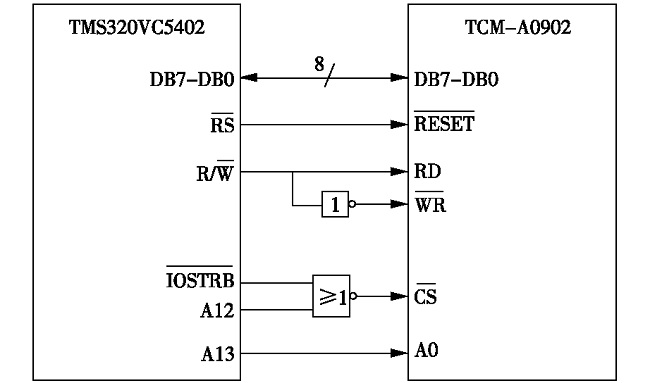

图7

图8

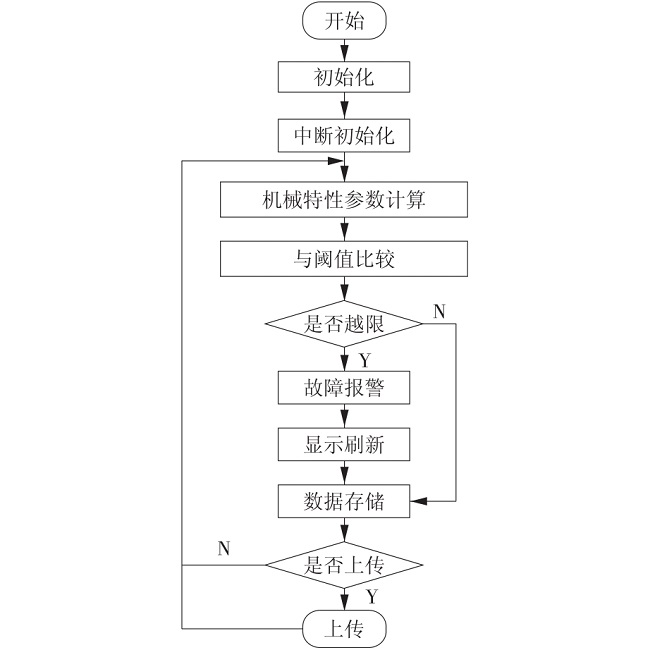

图9

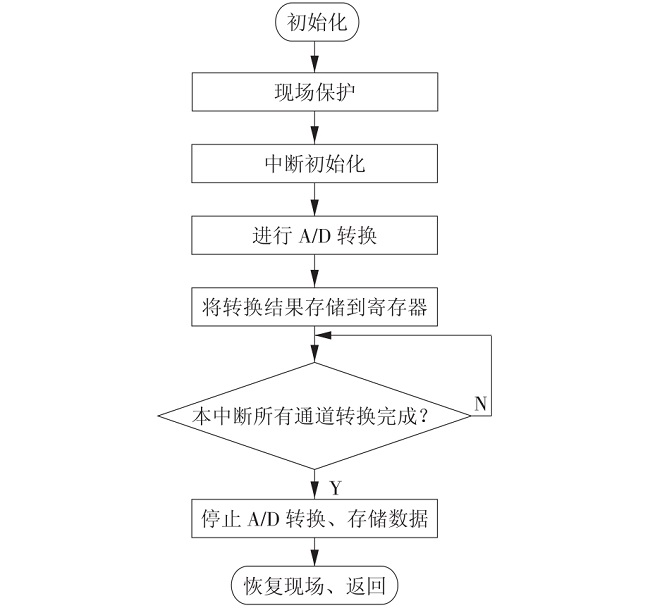

图10

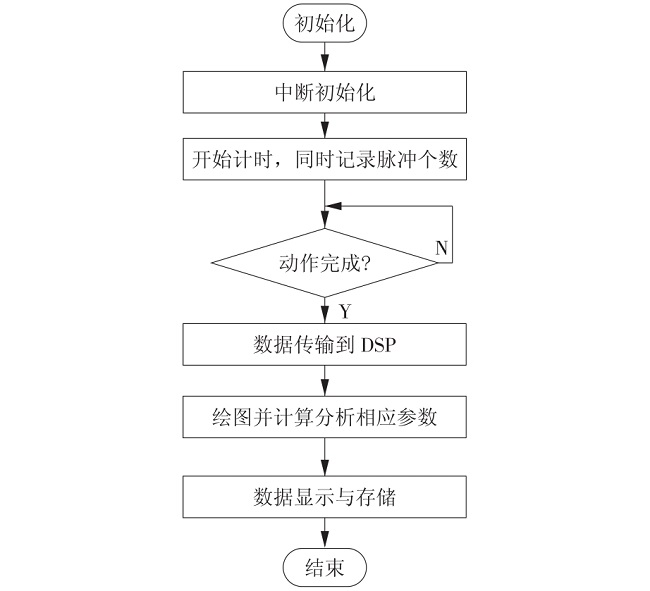

图11

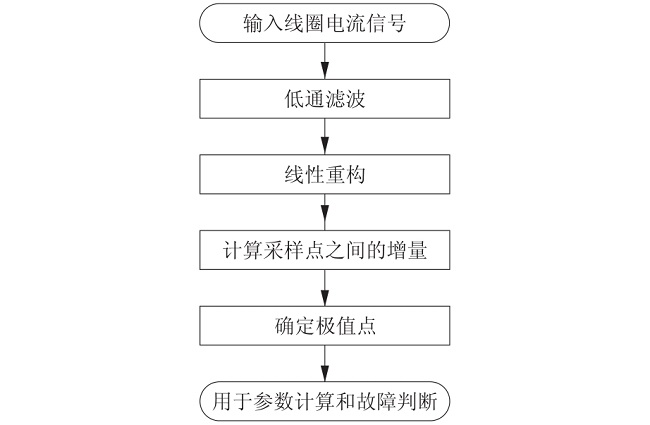

图12

图13

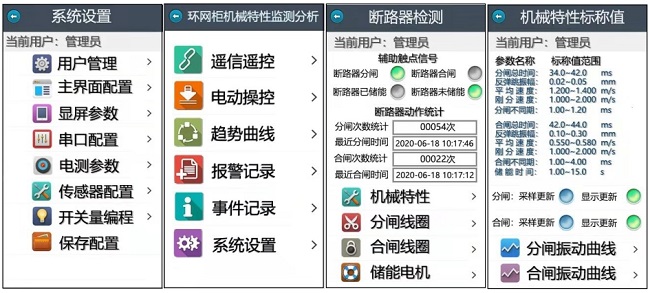

图14

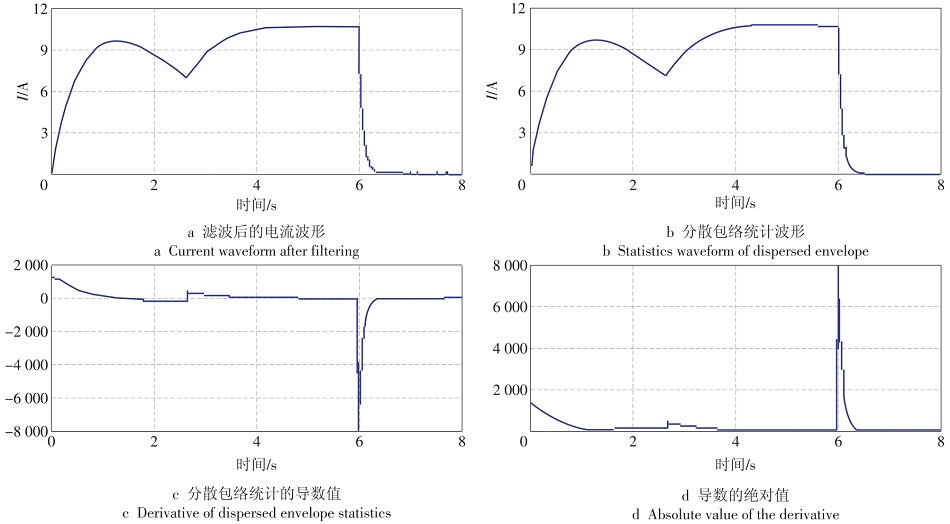

图15

表1

参考文献 18

[1]	宋萌. 10 kV断路器触头机械动态特性的研究[D]. 上海:上海工程技术大学, 2015.
[2]	邓龙君. 高压开关柜实时监测系统研究[D]. 厦门:集美大学, 2013.
[3]	张福民. ZN85A-40.5真空断路器的设计[D]. 苏州:苏州大学, 2009.
[4]	杨明辉. 环网柜状态监测与故障告警系统的设计与实现[D]. 成都:电子科技大学, 2012.
[5]	OKABE S, YUASA S, KANEKO S, et al. Evaluation of breakdown characteristics of gas insulated switchgears for non-standard lightning impulse waveforms under diverse conditions[J]. IEEE Transactions on Dielectrics and Electrical Insulation, 2008,15(5):1415-1423. doi: 10.1109/TDEI.2008.4656251
[6]	LEE J C. Numerical study of SF₆ thermal plasmas inside a puffer-assisted self-blast chamber[J]. Physics Procedia, 2012,32:822-830. doi: 10.1016/j.phpro.2012.03.642
[7]	李建基. 环网柜与负荷开关的发展[J]. 江苏电器, 2008(11):1-5.
	LI Jianji. Development of ring main unit and load switch[J]. Jiangsu Electric Appliances, 2008(11):1-5.
[8]	胡文平, 尹项根, 张哲, 等. 高压断路器在线状态监测系统应用[J]. 设备管理与维修, 2004(3):30-31.
	HU Wenping, YIN Xianggen, ZHANG Zhe, et al. Application of online condition monitoring system for high voltage circuit breaker[J]. Equipment Management and Maintenance, 2004(3):30-31.
[9]	李真真. 配电系统中智能开关柜的在线监控及其故障诊断[D]. 邯郸:河北工程大学, 2014.
[10]	HØIDALEN H K, RUNDE M. Continuous monitoring of circuit breakers using vibration analysis[J]. IEEE Transactions on Power Delivery, 2005,20(4):2458-2465. doi: 10.1109/TPWRD.2005.855486
[11]	胥玉萍, 肖继学, 李海军, 等. 电力电缆电力传送实验平台测试系统设计[J]. 中国测试, 2016,42(8):88-92.
	XI Yuping, XIAO Jixue, LI Haijun, et al. Design of test system for power cable experiment platform for power transmission[J]. China Testing, 2016,42(8):88-92.
[12]	FALKINGHAM L T, ZHANG Y, FRANCK-BRAUD X. Outdoor vacuum switchgear—The state of the art [C]//2004 International Conference on Power System Technology,2004,Singapore.IEEE Xplore, 2004,2:21-24.
[13]	董奇光. 一体化智能环网柜在10 kV配网自动化建设中的应用[J]. 机电信息, 2014(36): 55, 57.
	DONG Qiguang. Application of integrated intelligent ring network cabinet in 10 kV distribution network automation construction[J]. Mechanical and Electrical Information, 2014(36): 55, 57.
[14]	NELSON J H. Electric utility considerations for circuit breaker monitoring [C]//2001 IEEE/PES Transmission and Distribution Conference and Exposition,2001,Atlanta.IEEE Xplore, 2001,2:1094-1097.
[15]	李旭海, 肖扬名, 赵雪瑞, 等. 物联网技术在EPC工程管理中的应用研究[J]. 华电技术, 2019,41(5):8-12.
	LI Xuhai, XIAO Yangming, ZHAO Xuerui, et al. Research on the application of IoT technology in EPC engineering management[J]. Huadian Technology, 2019,41(5):8-12.
[16]	王凤, 周铁梁. 基于大数据的大型装备全生命周期管理研究[J]. 华电技术, 2020,42(2):12-16.
	WANG Feng, ZHOU Tieliang. Explore the value of data for lifecycle management of large equipment[J]. Huadian Technology, 2020,42(2):12-16.
[17]	杨晟, 王浩淼, 才思远, 等. 面向电力营销精益化的综合能源服务研究[J]. 华电技术, 2019,41(11):5-8,21.
	YANG Sheng, WANG Haomiao, CAI Siyuan, et al. Research on integrated energy service in lean marketing of power[J]. Huadian Technology, 2019,41(11):5-8,21.
[18]	孙跃, 杨晟, 龚钢军, 等. 基于可信计算和区块链的配电物联网内生安全研究[J]. 华电技术, 2020,42(8):61-67.
	SUN Yue, YANG Sheng, GONG Gangjun, et al. Research on endogenous security of distribution Internet of Things based on trusted computing and blockchain technology[J]. Huadian Technology, 2020,42(8):61-67.

试验次序	行程/mm		超行程/mm		开距/mm		平均速度/ （m·s^-1）
试验次序	分闸	合闸	分闸	合闸	分闸	合闸	分闸	合闸
1	12.52	12.44	3.20	3.40	9.32	9.04	1.22	0.73
1	12.34	12.38	3.20	3.10	9.14	9.27	1.25	0.75
2	12.41	12.55	2.80	3.30	9.61	9.25	1.17	0.69
2	12.35	12.46	3.00	3.30	9.36	9.16	1.18	0.72
3	12.45	12.38	2.90	3.20	9.55	9.18	1.21	0.75
3	12.30	12.50	2.90	3.50	9.40	9.00	1.16	0.70
4	12.40	12.42	3.10	3.40	9.54	9.20	1.20	0.73
4	12.39	12.46	3.00	3.50	9.49	9.16	1.19	0.71
5	12.44	12.42	2.90	3.30	9.56	9.21	1.19	0.74
5	12.38	12.45	3.10	3.40	9.51	9.22	1.16	0.72
6	12.42	12.42	3.00	3.60	9.48	9.20	1.20	0.73
6	12.41	12.43	2.80	3.40	9.50	9.23	1.17	0.75
