100 MW塔式光热电站吸热器中心高度优化研究

doi:10.3969/j.issn.1674-1951.2021.05.011

华电技术 ›› 2021, Vol. 43 ›› Issue (5): 70-74.doi: 10.3969/j.issn.1674-1951.2021.05.011

100 MW塔式光热电站吸热器中心高度优化研究

高嵩¹^,²(), 任博涵³, 许继刚¹^,², 徐志强¹^,², 李鸿飞¹^,²

1.中国能源建设集团有限公司,北京 100020
2.中国能源建设集团有限公司工程研究院,北京 100020
3.中国华电科工集团有限公司,北京 100070

收稿日期:2021-01-20 修回日期:2021-04-23 出版日期:2021-05-25 发布日期:2021-05-18
作者简介:高嵩（1984—）,男,吉林长春人,高级工程师,工学硕士,从事电站设计、科研、标准化工作（E-mail：sgao0010@ceec.net.cn）。
基金资助:
国家重点研发计划项目(2017YFF0208300)

Optimal center height of the receiver in a 100 MW solar power tower plant

GAO Song¹^,²(), REN Bohan³, XU Jigang¹^,², XU Zhiqiang¹^,², LI Hongfei¹^,²

1. China Energy Engineering Group Company Limited ,Beijing 100020,China
2. Engineering Research Institute of China Energy Engineering Group Company Limited, Beijing 100020,China
3. China Huadian Engineering Corporation Limited, Beijing 100070, China

Received:2021-01-20 Revised:2021-04-23 Online:2021-05-25 Published:2021-05-18

摘要/Abstract

摘要：

为降低塔式光热电站的成本电价,需要合理设计吸热器中心高度以优化电站效率。对某100 MW塔式太阳能光热发电站吸热器中心高度的优化方法和思路进行了研究。通过建模,模拟了不同吸热器中心高度与定日镜数量的关系及对电站发电量的影响,通过成本电价寻优的方式确定吸热器中心高度。分析结果发现,不同高度的吸热器中心高度的增加,成本电价存在最低值。基于一定规模的储热容量,该热发电站吸热塔高设计为220 m时,成本电价最低。通过优化热发电站吸热塔高度,可降低项目投资的成本、提高项目经济性。

关键词: 塔式光热电站, 吸热器, 定日镜, 集热场, 成本电价, 储热

Abstract:

In order to reduce the power generation cost of solar power tower plants, center heights of the receivers should be optimized for stations' efficiency improvement. The optimization method for the receiver's central height in a 100 MW solar power tower plant was investigated. The influences of the receiver's height on the quantity of heliostats and the power plant output were simulated after model construction. The height of the receiver was obtained by the minimum power generation cost method. The results show that, with the increase of the receiver's height, power generation cost will touch bottom. With a certain heat storage capacity, the power generation cost can bottom out with a receiver tower height at 220 m. By the means of optimizing receiver towers height, the investment cost can be reduced and the economy can be improved.

Key words: solar power tower plant, receiver, heliostat, solar collection field, power generation cost, heat storage

中图分类号:

TK51：TM615

高嵩, 任博涵, 许继刚, 徐志强, 李鸿飞. 100 MW塔式光热电站吸热器中心高度优化研究[J]. 华电技术, 2021, 43(5): 70-74.

GAO Song, REN Bohan, XU Jigang, XU Zhiqiang, LI Hongfei. Optimal center height of the receiver in a 100 MW solar power tower plant[J]. Huadian Technology, 2021, 43(5): 70-74.

图/表 7

表1

表2

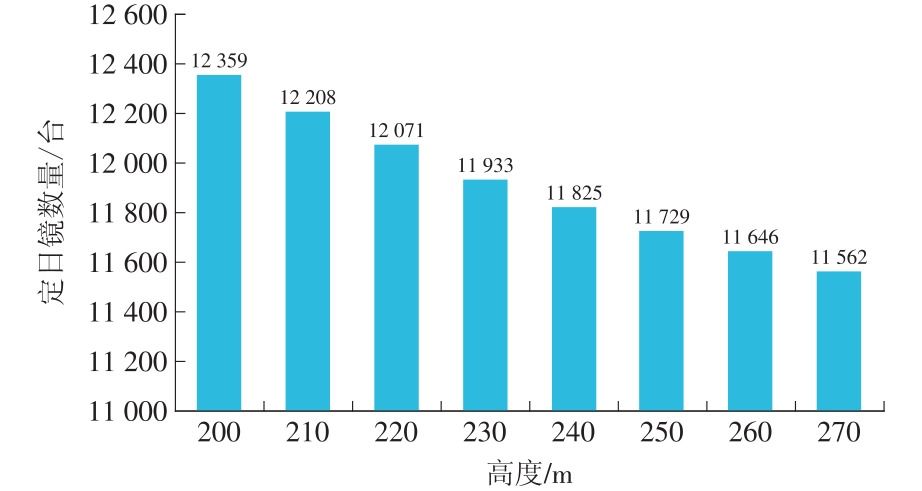

图1

表3

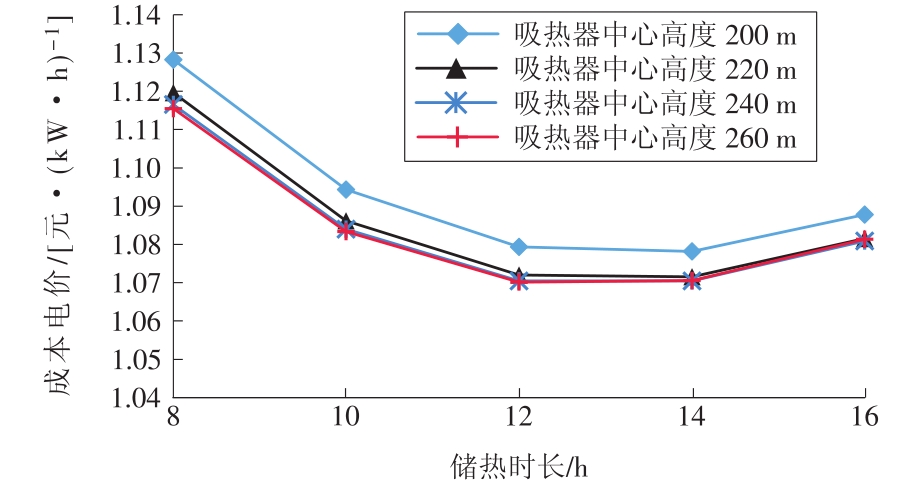

图2

表4

表5

参考文献 17

[1]	何志瞧, 童家麟. 太阳能光热发电现状及超临界CO₂光热发电技术应用前景[J]. 华电技术, 2020,42(4):77-83.
	HE Zhiqiao, TONG Jialin. Development status of solar thermal power generation and prospect of supercritical carbon dioxide technology applied in it[J]. Huadian Technology, 2020,42(4):77-83.
[2]	塔式太阳能光热发电站设计标准:GB/T 51307—2018[S].
[3]	聚光型太阳能热发电术语:GB/T 26972—2011[S].
[4]	LARMUTH J, MALAN K, GAUCHÉ P. Design and cost review of 2 m² heliostat prototypes[D]. Stellenbosch: Stellenbosch University, 2014.
[5]	CARRIZOSA E, DOMÍNGUEZ-BRAVO C, FERNÁNDEZ-CARA E, et al. An optimization approach to the design of multi-size heliostat fields[D]. Seville: University of Seville, 2014 .
[6]	GARCÍA-BARBERENA J, MONREAL A, MUTUBERRIA A, et al. Towards cost-competitive solar towers—Energy cost reductions based on decoupled solar combined cycles (DSCC)[J]. Energy Procedia, 2014,49(1):1350-1360. doi: 10.1016/j.egypro.2014.03.144
[7]	PARET T W, WHRBACH M, BUCK R, et al. Incidence angles on cylindrical receivers of solar power towers[J]. Solar Energy, 2020,201:1-7. doi: 10.1016/j.solener.2020.02.077
[8]	YU Q, FU P, YANG Y, et al. Modeling and parametric study of molten salt receiver of concentrating solar power tower plant[J]. Energy, 2020: 117505.
[9]	SCHTTL P, BERN G, ROOYEN D W V, et al. Optimization of solar tower molten salt cavity receivers for maximum yield based on annual performance assessment[J]. Solar Energy, 2020,199:278-294. doi: 10.1016/j.solener.2020.02.007
[10]	ASHLEY T, CARRIZOSA E, FERNÁNDEZ-CARA E. Continuous optimization techniques for optimal aiming strategies in solar power tower plants[J]. Solar Energy, 2019,190:525-530. doi: 10.1016/j.solener.2019.08.004
[11]	宓霄凌, 王伊娜, 李建华, 等. 塔式太阳能热发电站镜场设计分析[J]. 太阳能, 2016(6):61-65.
	MI Xiaolin, WANG Yina, LI Jianhua, et al. Analysis of heliostat field design for solar tower thermal power plant[J]. Solar Energy, 2016 ( 6):61-65.
[12]	李心, 许粲羚, 纪培栋, 等. 塔式光热电站集热场设计综述及经济性研究[J]. 南方能源建设, 2020,7(2):51-59.
	LI Xin, XU Canling, JI Peidong, et al. Review and economic research on solar field design of solar tower plants[J]. Southern Energy Construction. 2020,7(2):51-59.
[13]	袁炜东. 国内外太阳能光热发电发展现状及前景[J]. 电力与能源, 2015,36(4):487-490.
	YUAN Weidong. Current development and prospect of solar-thermal power generation in China and abroad[J]. Power & Energy, 2015,36(4):487-490.
[14]	高嵩. 塔式熔融盐太阳能热发电法向直射辐射设计点选择方法研究[J]. 华电技术, 2017,39(4):74-76.
	GAO Song. Study on the selection method of direct normal irradiance design points for tower molten salt solar thermal power generation[J]. Huadian Technology, 2017,39(4):74-76.
[15]	罗彦, 杜小泽, 杨立军, 等. 塔式太阳能热发电太阳倍数及储热时长优化研究[J]. 热力发电, 2017,46(6):21-27.
	LUO Yan, DU Xiaoze, YANG Lijun, et al. Optimization design of solar multiple and thermal storage hour for DSG tower[J]. Thermal Power Generation, 2017,46(6):21-27.
[16]	王启扬, 谈友飞, 林晨, 等. 塔式太阳能热发电系统关键设备优化配置研究[J]. 太阳能, 2015(9):54-59.
	WANG Qiyang, TAN Youfei, LIN Chen, et al. Research on optimal allocation of key equipment in solar tower thermal power system[J]. Solar Energy, 2015(9):54-59.
[17]	李心, 赵晓辉, 李江烨, 等. 塔式太阳能热发电全寿命周期成本电价分析[J]. 电力系统自动化, 2015,39(7):84-88.
	LI Xin, ZHAO Xiaohui, LI Jiangye, et al. Analysis of life-cycle levelized cost of electricity for tower solar thermal power[J]. Automation of Electric Power Systems. 2015,39(7):84-88.

项目名称	装机容量/MW	储热时长/h	塔高/m
美国新月沙丘电站	110	10	164
美国艾文帕电站	392 (3个模块)	—	137
西班牙Gemasolar电站	20	15	140
以色列阿沙利姆电站	121	—	240
甘肃敦煌100 MW电站	100	12	220
新疆哈密50 MW电站	50	13	183
青海德令哈50 MW电站	50	7	180

设计参数	数值
宽度/mm	11 670
高度/mm	10 080
有效反射面积比例/%	98
横向面数	7
纵向面数	5
子镜个数	35
面型弧度误差/mrad	1.25
镜面反射率/%	92
定日镜可用率/%	99
定日镜最低运行太阳高度角/（°）	15
第1环距吸热塔中心距离/m	130

塔高/m	镜面台数	不同储热时长下的年发电小时数
塔高/m	镜面台数	8 h	10 h	12 h	14 h	16 h
200	12 359	3 641	3 821	3 939	4 009	4 037
220	12 071	3 628	3 806	3 923	3 990	4 017
240	11 825	3 604	3 779	3 893	3 959	3 984
260	11 646	3 587	3 761	3 873	3 937	3 961

参数		数值
装机容量/MW		100
年利用小时数	第1年	1 320
	第2年	3 545
	第3年	3 940
发电厂用电率/%		10
修理费提存率（每5年增加0.5百分点）/%		0.8
材料费/[元·（MW·h）^-1]		12
人工费（人均6万元/年）/万元		540
材料费进项税率/%		13
修理费进项税率/%		13
售电销售税率/%		13
企业所得税率/%		25

项目	吸热器中心高度/m	定日镜台数	年发电利用小时数	储热时间/h
依托工程数据	220	11 948	3 900	12
模型得出结论	220	12 071	3 923	12
