PVDF中空纤维膜静态浇注封装胶的选用研究

doi:10.3969/j.issn.1674-1951.2021.12.003

华电技术 ›› 2021, Vol. 43 ›› Issue (12): 17-22.doi: 10.3969/j.issn.1674-1951.2021.12.003

PVDF中空纤维膜静态浇注封装胶的选用研究

王献德(), 赵晓丹(), 张博丰(), 刘斌^*(), 张梦灵(), 寻红敏(), 王建华()

华电水务装备（天津）有限公司,天津 301700

收稿日期:2021-07-15 修回日期:2021-09-30 出版日期:2021-12-25 发布日期:2021-12-10
通讯作者: 刘斌
作者简介:王献德（1982—）,男,广西平南人,工程师,从事中空纤维超滤膜生产技术开发工作（E‑mail： wangxd@chec.com.cn）。
赵晓丹（1993—）,女,黑龙江五大连池人,助理工程师,从事中空纤维膜超滤膜技术研发工作（E‑mail： zhaoxiaodan@chec.com.cn）。
张博丰（1981—）,男,河北张家口人,高级工程师,从事膜技术与水处理工程工作（E‑mail： zhangbofeng08@163.com）。
张梦灵（1980—）,男,重庆北碚人,工程师,从事给排水工程工艺设计及方案研究工作（E‑mail： 19936702@qq.com）。
寻红敏（1977年—）,男,山东金乡人,工程师,从事超滤膜产品制造及应用方面的工作（E‑mail： xunhm@chec.com.cn）。
王建华（1982—）,男,湖北嘉鱼人,高级工程师,从事水处理技术研发及管理工作（E‑mail： wangjh@chec.com.cn）。
基金资助:
中国华电科工科技项目(CHECKJ20-01-49)

Study on the selection of sealants statically casted in PVDF hollow fiber membranes

WANG Xiande(), ZHAO Xiaodan(), ZHANG Bofeng(), LIU Bin^*(), ZHANG Mengling(), XUN Hongmin(), WANG Jianhua()

Huadian Water Equipment （Tianjin） Company Limited,Tianjin 301700,China

Received:2021-07-15 Revised:2021-09-30 Online:2021-12-25 Published:2021-12-10
Contact: LIU Bin

摘要/Abstract

摘要：

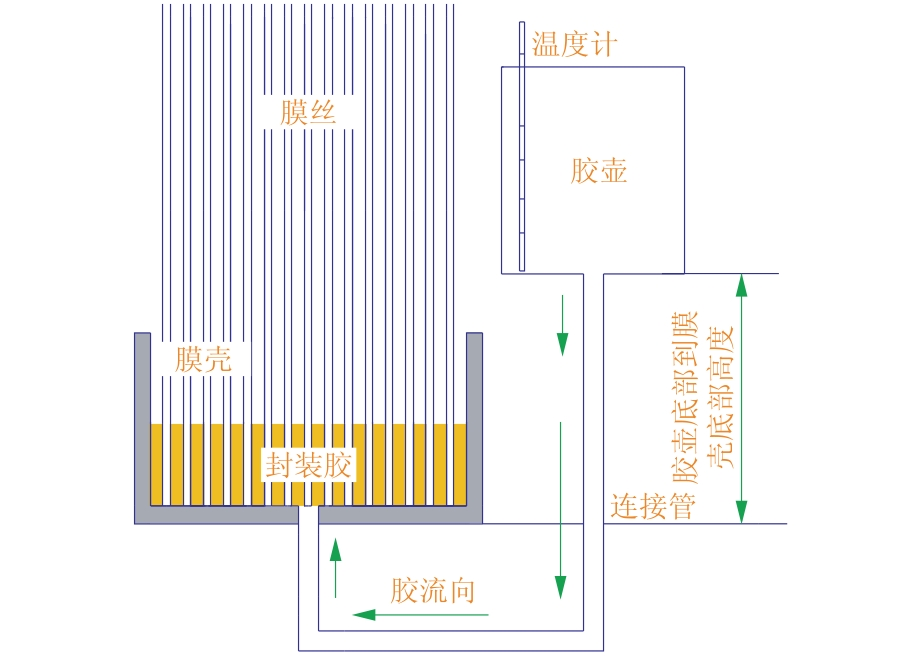

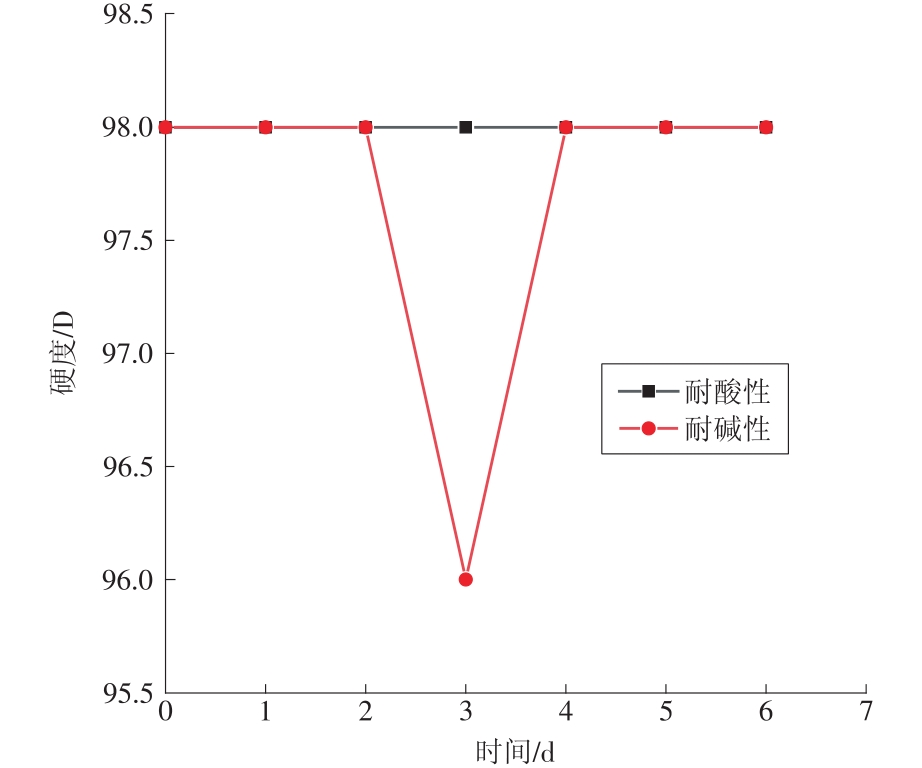

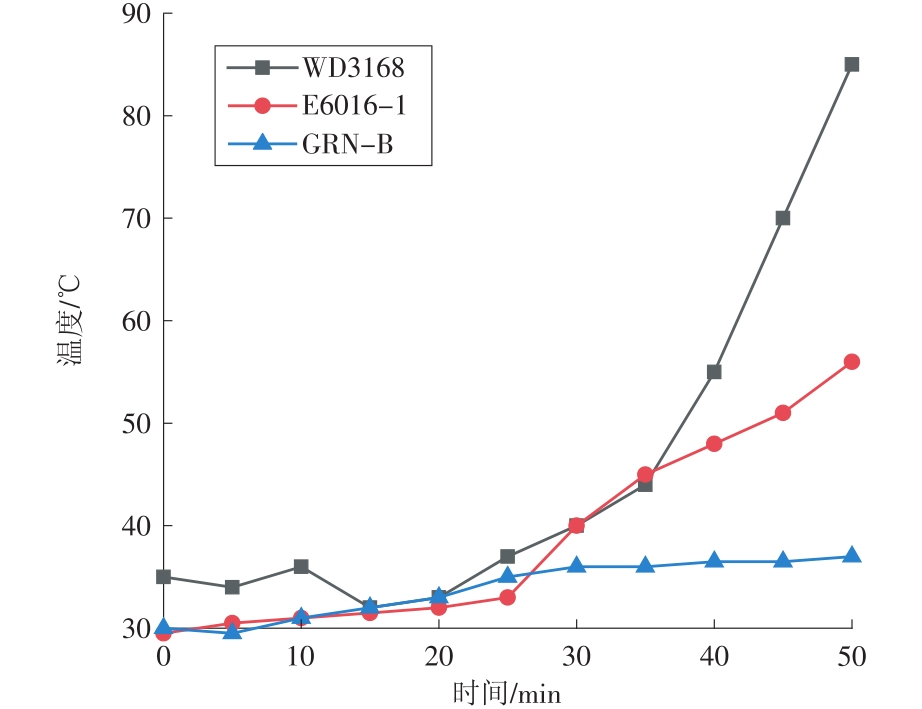

研究用于静态浇注聚偏氟乙烯（PVDF）中空纤维膜组件的环氧树脂胶选取方法,对环氧树脂胶进行小试筛选,根据胶的黏度、胶混合时的发热温度、胶固化后的硬度、操作时间等测试结果,初步确定可用于放大做试验的样本。在小试基础上,测试环氧树脂胶在实际组件静态浇注中流入组件内的时间、胶放大后的温度等性能,最终得到可进行放大生产的胶样配方及浇注条件,并测试胶样的耐温性、耐酸碱性、耐氧化性等性能。试验结果表明,环氧树脂胶GRN-B可以满足放大生产需求的条件,并且性能可以满足实际使用要求。

关键词: 静态浇注, 环氧树脂胶, PVDF, 中空纤维, 膜分离技术

Abstract:

The selection approach of epoxy resin adhesives statically casted into PVDF hollow fiber membrane modules is studied.Based on small-scale screening of epoxy resin adhesives,the adhesive sample suitable for scale-up tests is preliminarily elected according to the sample viscosity,heating temperature during mixing,hardness after curing,operation time,etc.In the small-scale test,the time of epoxy resin casting into the membrane module,the temperature of resin after the scale-up test and other properties are tested. Finally,the formula and casting conditions of the epoxy resin are obtained and its resistances to high-temperature,acid,alkali and oxidation are tested.The test results show that the epoxy resin GRN-B can meet the requirements of scale-up production and the actual applications.

Key words: static casting, epoxy resin, PVDF, hollow fiber, membrane separation technique

中图分类号:

X52：TK09

王献德, 赵晓丹, 张博丰, 刘斌, 张梦灵, 寻红敏, 王建华. PVDF中空纤维膜静态浇注封装胶的选用研究[J]. 华电技术, 2021, 43(12): 17-22.

WANG Xiande, ZHAO Xiaodan, ZHANG Bofeng, LIU Bin, ZHANG Mengling, XUN Hongmin, WANG Jianhua. Study on the selection of sealants statically casted in PVDF hollow fiber membranes[J]. Huadian Technology, 2021, 43(12): 17-22.

图/表 10

表1

表2

图1

表3

图2

图3

图4

图5

图6

图7

参考文献 15

[1]	王学松, 郑领英. 膜技术[M]. 北京: 化学工业出版社, 2013.
[2]	黄维菊, 魏星. 膜分离技术概论[M]. 北京: 国防工业出版社, 2008.
[3]	耿玉秀, 王龙, 郑洪领, 等. 聚偏氟乙烯膜在水处理中的应用研究进展[J]. 水处理技术, 2010, 36(1):6-9.
	GENG Yuxiu, WANG Long, ZHENG Hongling, et al. PVDF membrane applications in water treatment research[J]. Technology of Water Treatment, 2010, 36(1):6-9.
[4]	LI N N, FANE A G, HO W S W, MATSUURA T. Advanced membrane technology and applications[M]. New Jersey:John Wily & Sons, 2008.
[5]	于海琴, 刘政修, 孙慧德. 膜技术及其在水处理中的应用[M]. 北京: 中国水利水电出版社, 2011.
[6]	杨景璇, 李娜娜, 史雪勤. 聚偏氟乙烯中空纤维膜亲水改性研究进展及应用[J]. 纺织科学与工程学报, 2021, 38(1):89-94.
	YANG Jingxuan, LI Nana, SHI Xueqin. Research progress and application of hydrophilic modification of polyvinylidene fluoride hollow fiber membrane[J]. Journal of Textile Science and Engineering, 2021, 38(1):89-94.
[7]	肖长发, 何本桥, 武春瑞, 等. 我国中空纤维膜技术与产业发展战略研究[J]. 中国工程科学, 2021, 23(2):153-160.
	XIAO Changfa, HE Benqiao, WU Chunrui, et al. Development strategy of hollow fiber membrane technology and industry in China[J]. Strategic Study of CAE, 2021, 23(2):153-160.
[8]	李璟. 聚偏氟乙烯（PVDF)中空纤维膜在水处理中的应用[J]. 纺织科技进展, 2005(1):39-41.
	LI Jing. Application of the PVDF hollowness fiber membrane in the water treatment[J]. Progress in Textile Science & Technology, 2005(1):39-41.
[9]	CHANG Y, KO C Y, SHIH Y J, et al. Surface grafting control of PEGylated poly (vinylidene fluoride) antifouling membrane via surface‑initiated radical graft copolymerization[J]. Journal of Membrane Science, 2009, 345(1):160-169. doi: 10.1016/j.memsci.2009.08.039
[10]	沈立强, 陈承, 刘和平一种具有高剥离强度的支撑管增强聚合物中空纤维膜的制备方法：CN103691327A[P]. 2014-04-02.
[11]	KANG G D, CAO Y M. Application and modification of poly (vinylidene fluoride)(PVDF) membranes‑A review[J]. Journal of Membrane Science, 2014, 463(1):145-165. doi: 10.1016/j.memsci.2014.03.055
[12]	LIU F, HASHIM N A, LIU Y T, et al. Progress in the production and modification of PVDF membranes[J]. Journal of Membrane Science, 2011, 375(1-2):1-27. doi: 10.1016/j.memsci.2011.03.014
[13]	RAJABZADEH S, LIANG C, OHMUKAI Y, et al. Effect of additives on the morphology and properties of poly (vinylidene fluoride)blend hollow fiber membrane prepared by the thermally induced phase separation method[J]. Journal of Membrane Science, 2012, 423(1):189-194.
[14]	何柳东, 林亚凯. 环氧胶在超滤膜组件的应用研究[J]. 中国胶粘剂, 2018, 27(8):31-34.
	HE Liudong, LIN Yakai. Study on epoxy adhesive used in ultrafiltration membrane module[J]. China Adhesives, 2018, 27(8):31-34.
[15]	顾跃定. 热熔法预浸料专用环氧树脂基体在制备中爆聚现象的控制[J]. 高科技纤维与应用, 2006, 31(3):1-3,7.
	GU Yueding. Control of the implosion phenomenon in the production of epoxy matrix specialized in the hot‑melt prepreg production[J]. Hi‑Tech Fiber & Application, 2006, 31(3):1-3,7.

药品名称	规格	生产厂家
环氧树脂胶	—	购于不同厂家
柠檬酸	分析纯	北京北化精细化学品有限责任公司
氢氧化钠	分析纯	北京世纪红星化工有限责任公司
酒精	95%	现代东方（北京）科技发展有限公司
次氯酸钠	有效氯10%	北京市普林森环保科技有限公司

仪器名称	型号	生产厂家
旋转黏度计	NDJ-8S	上海舜宇恒平科学仪器有限公司
邵氏硬度计	SLX-D SLX-A	温州市山度仪器有限公司
电子天平	DT-1000A （精度0.1 g）	常熟市金羊砝码仪器有限公司
水银温度计	量程0~100 ℃ （精度0.1 ℃）	武强县威尔仪表厂
超级恒温槽	CH1006 （精度1.0 ℃）	上海衡平仪器仪表厂

项目	数据
混合起始黏度/（mPa⋅s）	500~4 000
黏度达到6 000 mPa⋅s的时间/min	120
固化硬度/D（肖氏硬度）	≥80
完全固化时间/d	≤10
耐温性/℃	≥50
耐化学性能	酸、碱、氧化剂
