350 MW超临界煤粉锅炉全燃准东煤的运行优化研究

doi:10.3969/j.issn.1674-1951.2021.12.012

华电技术 ›› 2021, Vol. 43 ›› Issue (12): 79-84.doi: 10.3969/j.issn.1674-1951.2021.12.012

• 技术交流 • 上一篇

350 MW超临界煤粉锅炉全燃准东煤的运行优化研究

刘义斌¹(), 刘旋坤²^,³(), 宋刚⁴(), 杨欣华³(), 张缦³(), 杨海瑞³^,^*()

1.新疆国泰新华矿业股份有限公司,新疆五彩湾 831799
2.清华大学山西清洁能源研究院,太原 030032
3.清华大学能源与动力工程系,北京 100084
4.中国能源建设集团西北电力试验研究院有限公司,西安 710054

收稿日期:2021-05-13 修回日期:2021-05-20 出版日期:2021-12-25 发布日期:2021-12-10
通讯作者: 杨海瑞
作者简介:刘义斌（1970—）,男,山西阳泉人,工程师,从事锅炉燃烧调整技术研究工作（E‑mail： 339397164@qq.com）。
刘旋坤（1993—）,男,山西运城人,工程师,从事循环流化床锅炉技术研究工作（E‑mail： liuxk@sice-tsinghua.org）。
宋刚（1982—）,男,重庆荣昌人,高级工程师,从事发电站锅炉和环保优化运行技术改造研究工作（E‑mail： songg2001@163.com）。
杨欣华（1989—）,男,北京人,工程师,从事生物质锅炉技术研究工作（E‑mail： yangxh2021@mail.tsinghua.edu.cn）。
张缦（1971—）,女,黑龙江齐齐哈尔人,副教授,博士,从事循环流化床锅炉技术研究工作（E‐mail： zhangman@mail.tsinghua.edu.cn）。
基金资助:
国家重点研发计划项目(2019YFE0102100)

Study on the operation optimization of 350 MW supercritical pulverized coal-fired boiler firing 100％ Zhundong coal

LIU Yibin¹(), LIU Xuankun²^,³(), SONG Gang⁴(), YANG Xinhua³(), ZHANG Man³(), YANG Hairui³^,^*()

1. Xinjiang Guotai Xinhua Mining Company Limited,Wucaiwan 831799,China
2. Shanxi Research Institute for Clean Energy,Tsinghua University,Taiyuan 030032,China
3. Department of Energy and Power Engineering, Tsinghua University,Beijing 100084,China
4. China Energy Engineering Group Northwest Electric Power Test Research Institute Company Limited,Xi'an 710054,China

Received:2021-05-13 Revised:2021-05-20 Online:2021-12-25 Published:2021-12-10
Contact: YANG Hairui

摘要/Abstract

摘要：

为解决全燃准东煤受热面结渣、沾污等问题,在350 MW超临界煤粉锅炉上进行了准东煤掺烧高岭土混烧试验,累计运行397 d,各项参数指标均满足锅炉稳定运行要求。掺烧后进行了120 h热态调试,改善了锅炉掺烧后的运行状态,确定了锅炉310 MW最优工况下运行氧量应维持在2.8%~3.2%。研究指出在高负荷运行时优先使用5台磨煤机同时运行,且各磨煤机给煤量应该按照上层磨煤机小、下层磨煤机大的正宝塔形分布。提出在综合考虑NO_x排放时,应尽量降低燃尽风层风箱开度,维持二次风上小下大的正宝塔形配风方式。通过掺烧高岭土和热态调试,实现了350 MW超临界锅炉全燃准东煤。

关键词: 准东煤, 高岭土, 掺烧, 热态调试, 超临界锅炉

Abstract:

In order to alleviate the slagging and fouling on the heating surface of Zhundong coal in its pure combustion,the co-combustion of Zhundong coal and kaolin was tested in a 350 MW supercritical pulverized coal boiler for 397 days.All parameters of this test have met the requirements of stable operation of the boiler.A 120 h hot-state debugging can improve the operation state of the boiler taking co-combustion.The optimal oxygen content of the boiler under 310 MW working condition should be maintained between 2.8%~3.2%.The study points out that the five mills should be put into operation first during boiler high-load operation,and the distribution of the coal feed rates should be in pyramid shape,namely the coal feed rate of the upper-layer mill should be smaller and that of the lower-layer mill should be higher.Furthermore,comprehensively considering the NOx emission concentration,the opening of OFA throttles should be kept as small as possible and the distribution of the secondary air should be in pyramid shape as well.The co-combustion test and hot-state debugging make the Zhundong coal pure combustion feasible on the 350 MW supercritical boiler.

Key words: Zhundong coal, kaolin, co-combustion, hot-state debugging, supercritical boiler

中图分类号:

TK16

刘义斌, 刘旋坤, 宋刚, 杨欣华, 张缦, 杨海瑞. 350 MW超临界煤粉锅炉全燃准东煤的运行优化研究[J]. 华电技术, 2021, 43(12): 79-84.

LIU Yibin, LIU Xuankun, SONG Gang, YANG Xinhua, ZHANG Man, YANG Hairui. Study on the operation optimization of 350 MW supercritical pulverized coal-fired boiler firing 100％ Zhundong coal[J]. Huadian Technology, 2021, 43(12): 79-84.

图/表 13

表1

表2

表3

表4

图1

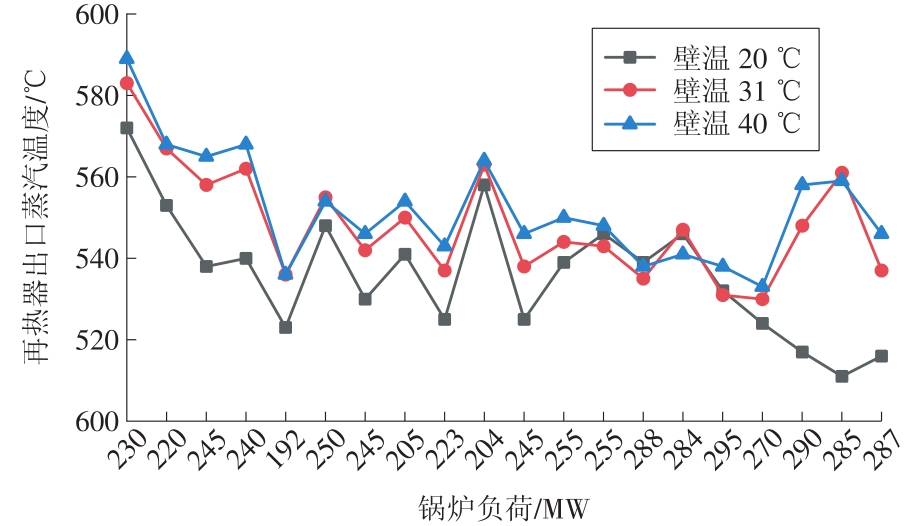

图2

图3

表5

表6

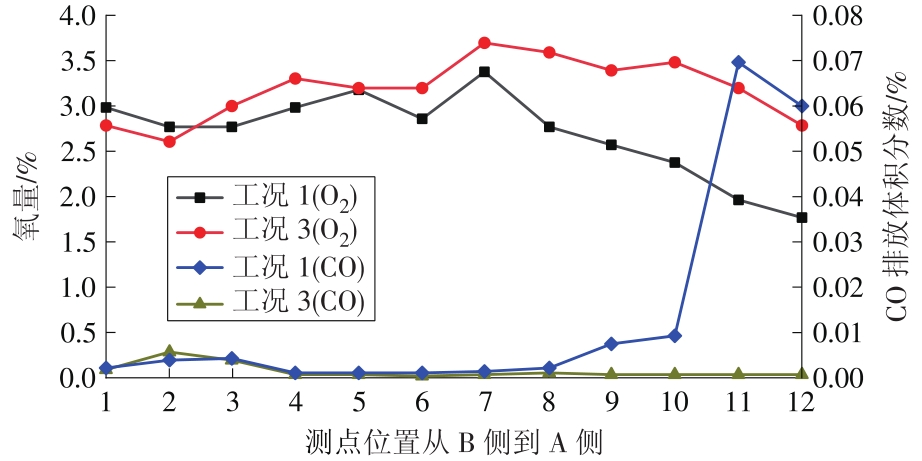

图4

表7

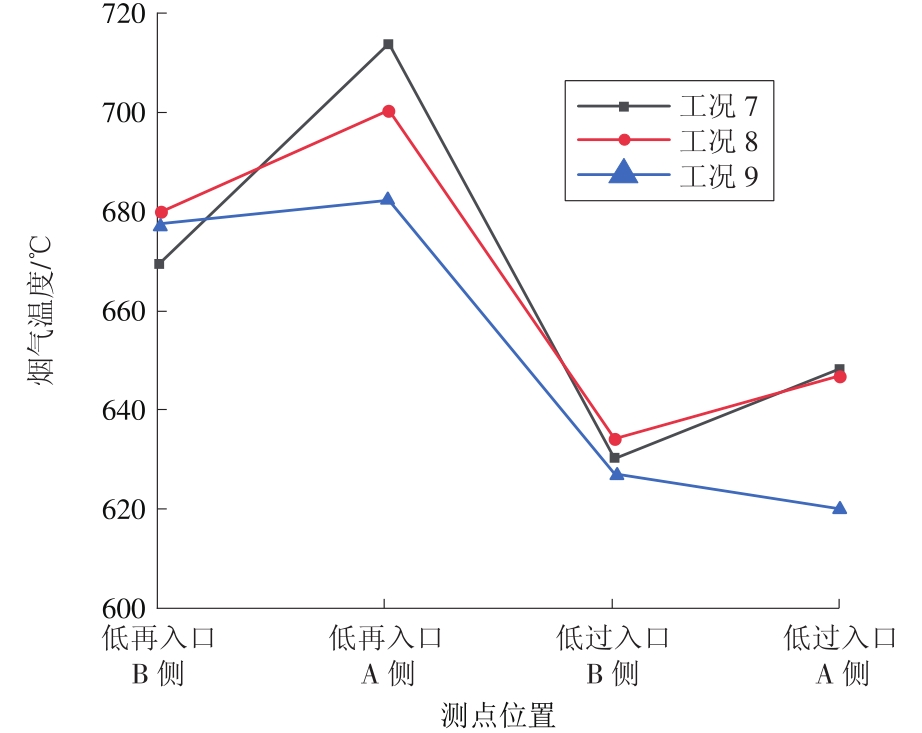

图5

图6

参考文献 15

[1]	张耀, 邹铭, 方顺利, 等. 350 MW机组锅炉准东煤掺烧试验研究[J]. 工业加热, 2018, 47(2):43-45,57.
	ZHANG Yao, ZOU Ming, FANG Shunli, et al. Experimental study on co-firing Zhundong coal in a 350 MW boiler[J]. Industrial Heating, 2018, 47(2):43-45,57.
[2]	曹培庆, 张喜来, 白杨, 等. 高岭土对准东煤结渣特性影响试验研究[J]. 热力发电, 2018, 47(11):65-70.
	CAO Peiqing, ZHANG Xilai, BAI Yang, et al. Experimental study on influence of kaolin on slagging characteristics of Zhundong coal during combustion[J]. Thermal Power Generation, 2018, 47(11):65-70.
[3]	李鹏, 曾琦, 李东本. 燃用准东煤锅炉设计优化建议[J]. 华电技术, 2015, 37(6):69-71,80.
	LI Peng, ZENG Qi, LI Dongben. Suggestion on design optimization of Eastern Junggar coal‑fired boiler[J]. Huadian Technology, 2015, 37(6):69-71,80.
[4]	李鹏, 曾琦, 张大德, 等. 燃用准东煤锅炉防结焦特性分析[J]. 华电技术, 2015, 37(2):39-41,43.
	LI Peng, ZENG Qi, ZHANG Dade, et al. Analysis on anti‑coking features of East Junggar coal‑fired boiler[J]. Huadian Technology, 2015, 37(2):39-41,43.
[5]	王义, 李鹏, 曾琦, 等. 氧量变化对准东煤燃烧的影响[J]. 华电技术, 2014, 36(12):46-48,83.
	WANG Yi, LI Peng, ZENG Qi, et al. Influence of oxygen content variation on East Junggar coal combustion[J]. Huadian Technology, 2014, 36(12):46-48,83.
[6]	孙浩, 崔海娣, 郑晓军. 关于纯燃准东高碱煤锅炉主要设计要点的讨论[J]. 锅炉制造, 2020(6):11-13.
	SUN Hao, CUI Haidi, ZHENG Xiaojun. Discussion of main design boiler parameters of burning the pure Zhundong high alkali coal[J]. Boiler Manufacturing, 2020(6):11-13.
[7]	史航, 杨燕梅, 吴玉新, 等. 260 t/h纯烧准东煤循环流化床锅炉设计与运行[J]. 中国电力, 2017, 50(11):28-32.
	SHI Hang, YANG Yanmei, WU Yuxin, et al. Design and operation of the 260 t/h circulating fluidized bed boiler burning Zhundong coal[J]. Electric Power, 2017, 50(11):28-32.
[8]	邱忠, 梁进林. 循环流化床锅炉燃烧新疆准东五彩湾煤的对策探讨[J]. 应用能源技术, 2012(12):16-19.
	QIU Zhong, LIANG Jinlin. Circulating fluidized bed boiler burning Xinjiang Wucaiwan area in Zhundong coal measures[J]. Applied Energy Technology, 2012(12):16-19.
[9]	宋清泉, 屠竞毅, 郑少亮, 等. 高钠煤在660 MW机组塔式锅炉上的燃用实践[J]. 锅炉技术, 2017, 48(4):40-44.
	SONG Qingquan, TU Jingyi, ZHENG Shaoliang, et al. Practice of high sodium coal combustion for updraft boiler in 660 MW unit[J]. Boiler Technology, 2017, 48(4):40-44.
[10]	王静杰, 于强, 于景泽, 等. 燃用高钠煤350 MW超临界锅炉概述[J]. 锅炉制造, 2016(4):5-7.
	Wang Jingjie, Yu Qiang, Yu Jingze, et al. Brief introdnction of 350 MW supercritical boiler burning high sodium coal[J]. Boiler Manufacturing, 2016(4):5-7.
[11]	沈铭科, 邱坤赞, 黄镇宇, 等. 准东煤掺烧高岭土对固钠率及灰熔融特性影响研究[J]. 燃料化学学报, 2015, 43(9):1044-1051.
	SHEN Mingke, QIU Kunzan, HUANG Zhenyu, et al. Influence of kaolin on sodium retention and ash fusion characteristic during combustion of Zhundong coal[J]. Journal of Fuel Chemistry and Technology, 2015, 43(9):1044-1051.
[12]	张利孟, 董信光, 刘科, 等. 高岭土对准东煤结渣特性及矿物质演变的影响[J]. 燃料化学学报, 2015, 43(10):1176-1181.
	ZHANG Limeng, DONG Xinguang, LIU Ke, et al. Effect of kaolin on ash slagging and mineral conversion of Zhundong coal[J]. Journal of Fuel Chemistry and Technology, 2015, 43(10):1176-1181.
[13]	何翔, 施鸿飞, 周文台, 等. 添加剂对准东煤结渣和沾污特性影响的研究[J]. 动力工程学报, 2018, 38(9):689-694,705.
	HE Xiang, SHI Hongfei, ZHOU Wentai, et al. Effect of different additives on slagging and fouling characteristics of Zhundong coal[J]. Journal of Chinese Society of Power Engineering, 2018, 38(9):689-694,705.
[14]	乌晓江, 张翔, 陈楠. 高岭土对新疆高碱煤沾污结渣特性的影响研究[J]. 锅炉技术, 2017, 48(2):5-9.
	WU Xiaojiang, ZHANG Xiang, CHEN Nan. Effect of adding clay on ash fouling/slaging characteristic of Xinjiang high alkali coal[J]. Boiler Technology, 2017, 48(2):5-9.
[15]	李潇峰, 邹俊, 张扬, 等. 烟气再循环与空气分级对氢氧化铝焙烧炉运行参数的影响[J]. 洁净煤技术, 2020, 26(5):127-135.
	LI Xiaofeng, ZOU Jun, ZHANG Yang, et al. Effects of flue gas recirculation and air staging on the operating parameters of aluminum hydroxide calciner[J]. Clean Coal Technology, 2020, 26(5):127-135.

项目	BMCR	额定出力
过热蒸汽流量/(t·h^-1)	1 190	1 131
过热器出口蒸汽压力/MPa	25.4	25.3
过热器出口蒸汽温度/℃	571	571
再热蒸汽流量/(t·h^-1)	944.4	895.0
再热器进口蒸汽压力/MPa	4.5	4.2
再热器出口蒸汽压力/MPa	4.29	4.10
再热器进口蒸汽温度/℃	322	315
再热器出口蒸汽温度/℃	569	569
省煤器进口给水温度/℃	289	285
计算热效率/%	93.9	93.9

项目	设计煤种	校核煤种
ω（C）/%	56.11	61.20
ω（H)/%	2.58	3.43
ω（O)/%	9.77	10.33
ω（N)/%	0.47	0.60
ω（S)/%	0.48	0.60
ω（C_ar）/%	27.20	14.80
灰分/%	3.39	9.04
水分/%	11.41	7.24
挥发分/%	30.41	35.32
低位发热量/(MJ·kg^-1)	19.48	22.44
哈氏可磨系数	120	76

项目	数据	项目	数据
ω（SiO₂）/%	56.80	ω（SO₃）/%	0.13
ω（Al₂O₃）/%	28.42	ω（MnO₂）/%	0.17
ω（Fe₂O₃）/%	3.74	变形温度/℃	1 380
ω（CaO）/%	3.41	软化温度/℃	1 390
ω（MgO）/%	0.44	半球温度/℃	1 410
ω（Na₂O）/%	1.74	流动温度/℃	1 440
ω（K₂O）/%	2.39	哈氏可磨系数	121
ω（TiO₂）/%	1.97

高岭土掺配比例/%	变形温度/℃	软化温度/℃	半球温度/℃	流动温度/℃
5.0	1 086	1 087	1 125	1 132
5.5	1 120	1 143	1 164	1 178
6.0	1 160	1 183	1 192	1 206
6.5	1 216	1 217	1 218	1 218
7.0	1 146	1 161	1 176	1 206

项目		实测值		DCS数据		修正系数
项目		工况1	工况2	工况1	工况2	修正系数
ω（O₂）/%	B侧	2.95	3.20	2.90	2.95	1.051 0
ω（O₂）/%	A侧	2.50	2.67	2.05	2.15	1.230 7
ρ(NO_x）（6% O₂）/ (mg·m^-3)	B侧	175.3	280.2	170.9	252.2	1.068 4
ρ(NO_x）（6% O₂）/ (mg·m^-3)	A侧	162.6	258.7	141.0	215.4	1.177 1

350 MW超临界煤粉锅炉全燃准东煤的运行优化研究

Study on the operation optimization of 350 MW supercritical pulverized coal-fired boiler firing 100％ Zhundong coal

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 13

参考文献 15

相关文章 15

编辑推荐

Metrics

本文评价

项目		数据
燃尽风/（万m³⋅h^-1）	直流	40	40	40	40
燃尽风/（万m³⋅h^-1）	旋流	25	15	15	25
D层开度/（°）	内二次风	63	60	58	60
D层开度/（°）	外二次风	60	45	45	53
C层开度/（°）	内二次风	60	60	55	58
C层开度/（°）	外二次风	65	53	48	65
A层开度/（°）	内二次风	90	90	90	90
A层开度/（°）	外二次风	45	50	50	30
F层开度/（°）	内二次风	63	60	65	60
F层开度/（°）	外二次风	53	50	50	60
E层开度/（°）	内二次风	65	60	55	70
E层开度/（°）	外二次风	65	50	50	65
B层开度/（°）	内二次风	60	55	60	60
B层开度/（°）	外二次风	63	50	55	60

[1]	丛星亮, 谢红, 苏阳, 张骏, 程英捷. 660 MW超超临界二次再热机组深度调峰试验研究[J]. 华电技术, 2021, 43(5): 64-69.
[2]	张开萍, 张洪福, 高明明, 王勇, 马聪. 生物质循环流化床发电技术研究进展[J]. 华电技术, 2021, 43(10): 43-49.
[3]	陈全喜, 付江涛. 市政污泥耦合燃煤电厂发电关键因素分析与展望[J]. 华电技术, 2021, 43(10): 50-60.
[4]	戴若薇, 赵瑞东, 秦建光, 陈天举, 吴晋沪. 热解半焦与褐煤掺烧及气体污染物排放特性 TG-FTIR 研究[J]. 华电技术, 2020, 42(7): 28-34.
[5]	王志超1，王莹燕2，李彦军3，谭恺3，蒋华4，赵晓鹏3，冯平安2，姚伟1*. 兰炭燃烧特性及其在660MW机组上的大比例掺烧试验研究[J]. 华电技术, 2020, 42(7): 35-41.
[6]	史兆臣, 戴高峰, 王学斌, 董永胜, 李攀, 于伟, 谭厚章. 煤气化细渣的资源化综合利用技术研究进展[J]. 华电技术, 2020, 42(7): 63-73.
[7]	赵晓鹏, 苏永健, 徐义巍, 李彦军, 刘君, 郭洪远, 谭恺. 660 MW超临界电站煤粉锅炉大比例掺烧兰炭试验研究[J]. 华电技术, 2020, 42(12): 22-27.
[8]	孙英文 , 李箫玉 , 陈娟 , 韩军 . 吸附剂对准东煤中铬迁移转化的影响研究[J]. 华电技术, 2020, 42(10): 56-63.
[9]	王小军. 630MW超临界锅炉启动初期给水流量控制的探索[J]. 华电技术, 2019, 41(4): 74-75.
[10]	柯浩，李振梁，王曦. 超临界锅炉高温过热器爆管原因分析及对策[J]. 华电技术, 2019, 41(2): 26-27.
[11]	王剑利，张金柱，吉金芳，梁新磊，商永强，刘亚伟. 生物质燃煤耦合发电技术现状及建议[J]. 华电技术, 2019, 41(11): 32-35.
[12]	韩买良. 水务投资与综合能源耦合利用及发展[J]. 华电技术, 2019, 41(11): 66-69.
[13]	刘忠轩，宁新宇，王亚顺，程石，郑敏聪. 电站锅炉褐煤掺烧现状及其影响研究分析[J]. 华电技术, 2019, 41(1): 77-79.
[14]	夏学敏. 600MW超超临界锅炉水冷壁爆管防治措施[J]. 华电技术, 2018, 40(8): 52-53.
[15]	李明玉1，申新峰1，乔永生1，吕宏彪2，丁民1. 630MW机组贫煤锅炉掺烧神华煤应用简析[J]. 华电技术, 2018, 40(6): 28-31.

项目		工况4		工况5		工况6
项目		B侧	A侧	B侧	A侧	B侧	A侧
燃尽风风门开度/%		15	30	10	15	10	10
二次风风门开度/%	D层	30	30	70	70	30	30
	C层	60	60	70	70	60	60
	A层	90	90	70	70	90	90
	F层	15	15	15	15	15	15
	E层	60	60	70	70	60	60
	B层	90	90	70	70	90	90
飞灰中C的质量分数/%		0.46		0.43		0.47
大渣中C的质量分数/%		0.27		0.36		0.64
ρ（NO_x）/(mg·m^-3)		184.0	166.8	194.2	186.3	266.2	245.3
