梯次利用动力电池储能系统综合效益分析

doi:10.3969/j.issn.2097-0706.2024.07.008

摘要/Abstract

摘要：

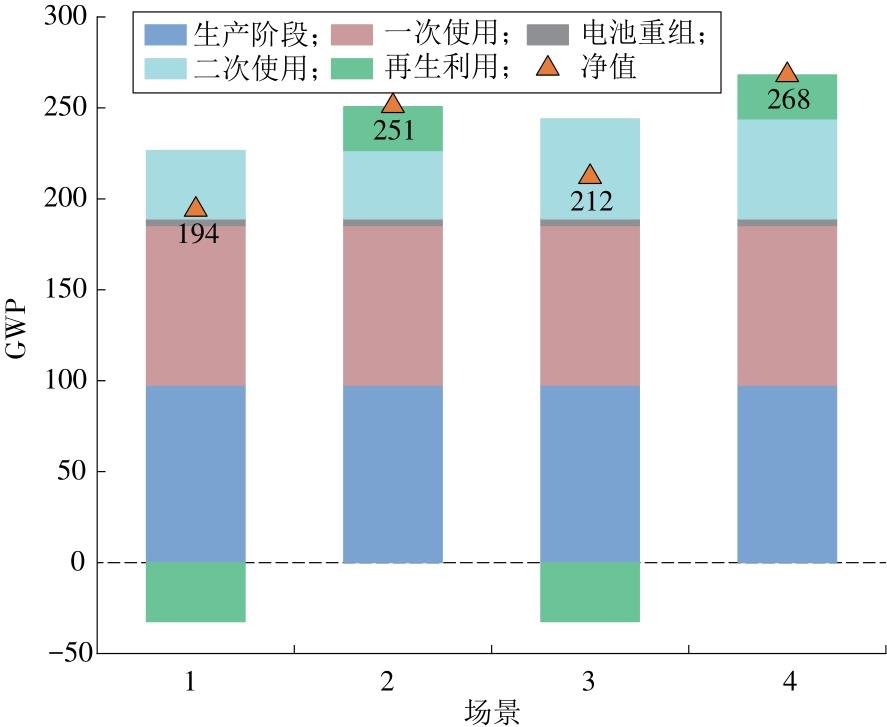

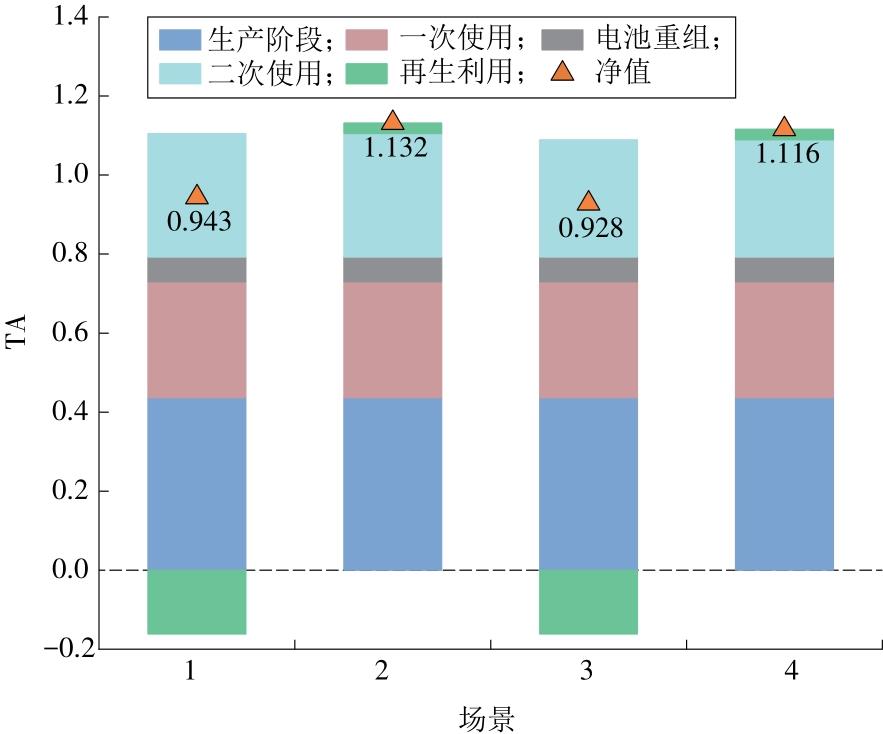

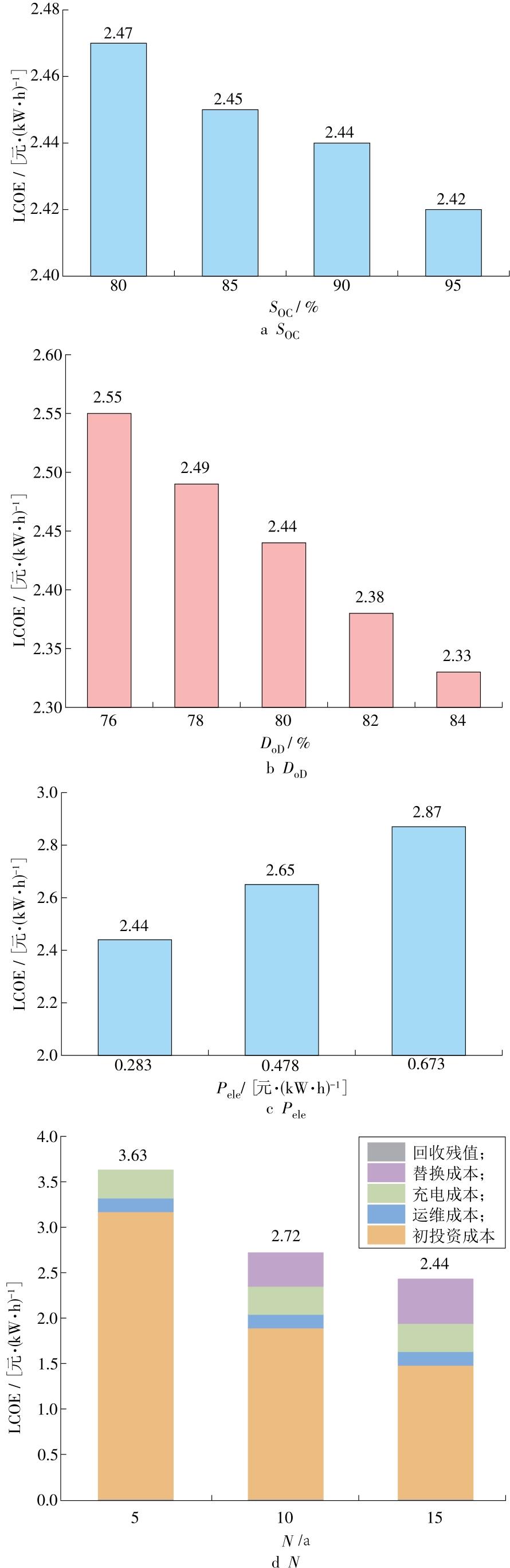

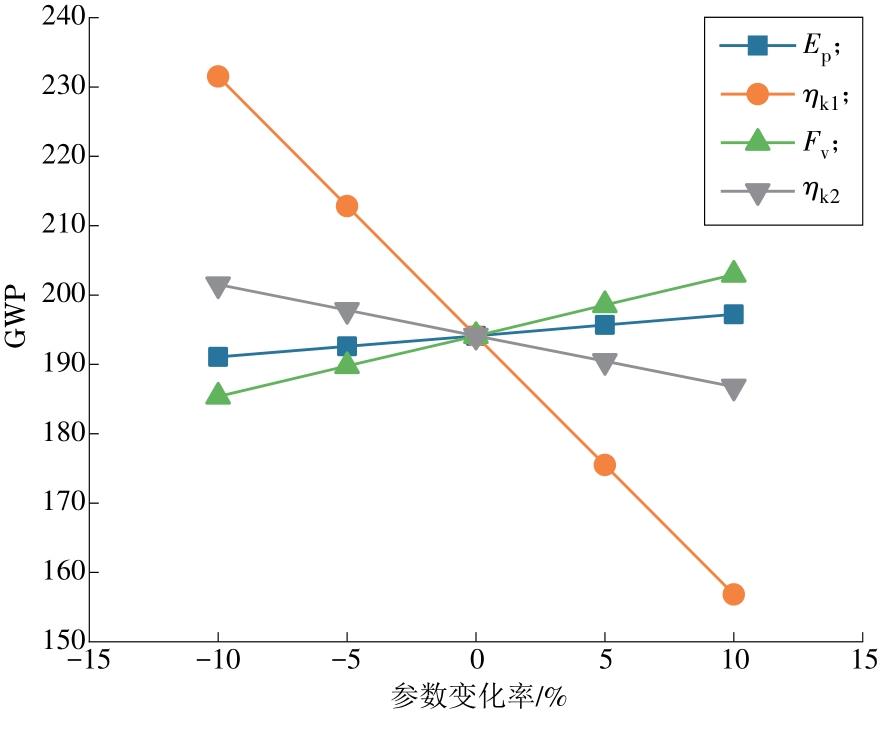

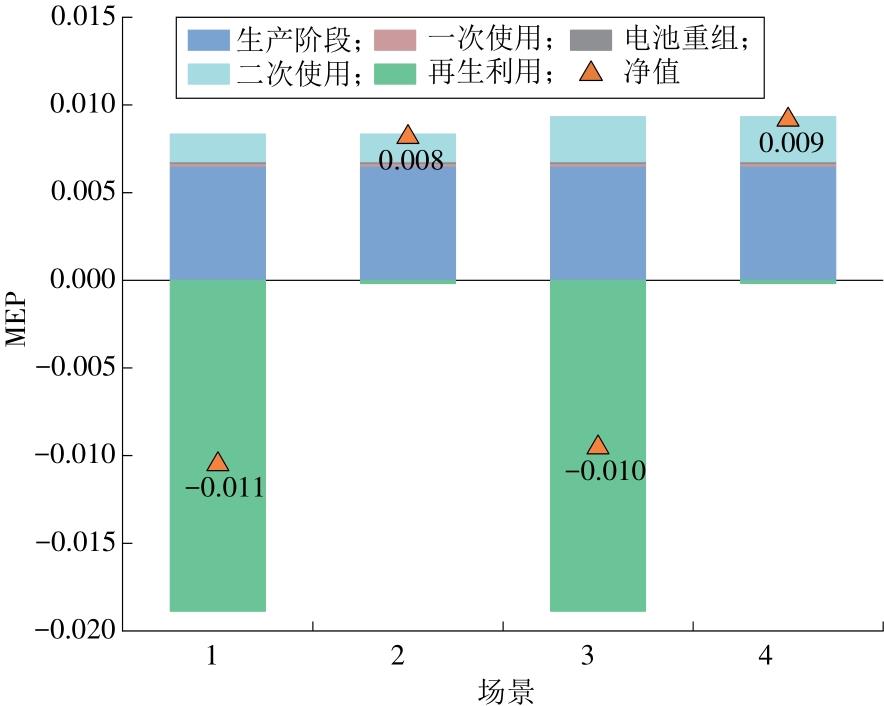

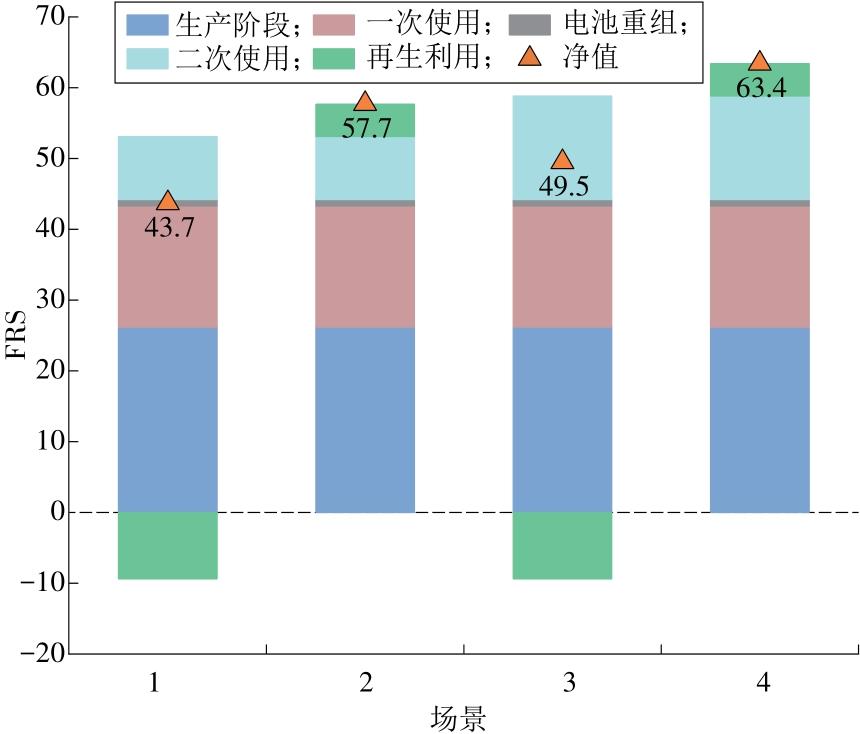

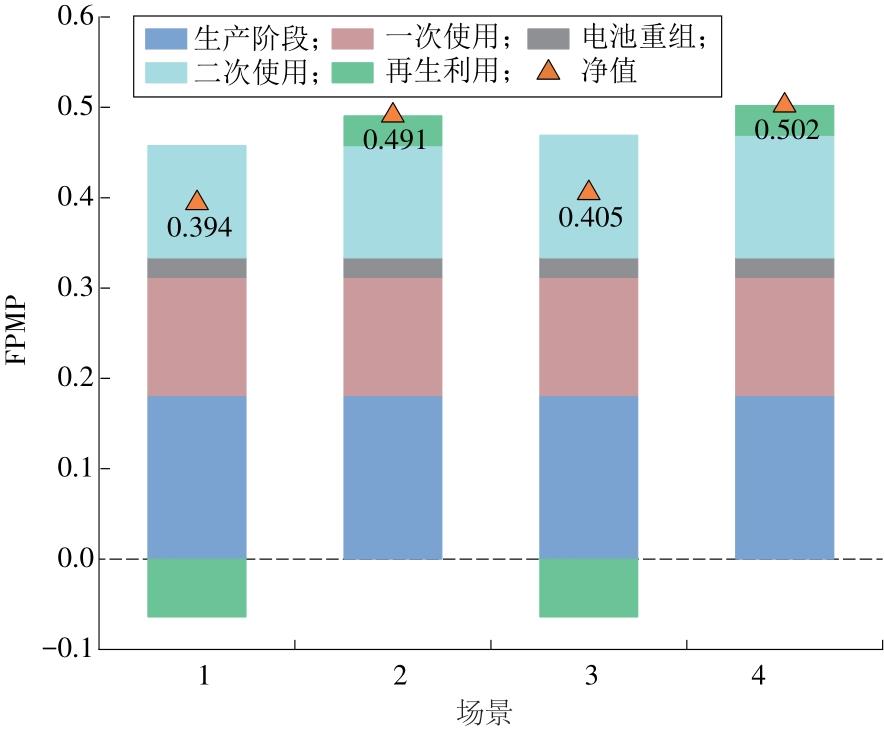

随着清洁能源的发展，新能源汽车逐步进入市场。作为新能源汽车的能量储存设备和重要的组成部分，动力电池的性能会随着使用时间的延长和使用条件的变化逐渐下降直至退役。退役后的动力电池可以应用于其他领域，以提高其全生命周期价值。建立梯次利用动力电池储能系统的生命周期评价（LCA）模型和全生命周期成本（LCC）模型。采用LCA法对磷酸铁锂电池从生产到回收5个阶段的环境影响进行计算，分析了4个场景下的全球变暖潜值（GWP）、细颗粒物形成（FPMF）、酸化潜值（TA）、海洋富营养化潜值（MEP）和化石资源稀缺值（FRS），并对能耗、充放电效率等参数进行了敏感性分析。LCC法通过计算系统的净现值（NPV）和平准化度电成本（LCOE）进行分析，对影响LCOE的参数如储能效率、放电深度等进行了敏感性分析。结果表明：退役电池应用于风电储能、采用湿法回收具有最佳的社会效益，其GWP仅为194；系统的NPV为-4 206.6万元，当电站使用寿命为15年时，LCOE为2.44 元/（kW·h）。定量分析和优化梯次利用动力电池储能系统的社会效益和经济效益对我国资源综合利用、环境保护均具有重要意义。

关键词: 清洁能源, 动力电池, 梯次利用, 生命周期评价, 经济效益分析, 全球变暖潜值, 平准化度电成本, 新能源汽车

Abstract:

With the development of clean energy， new energy vehicles gradually entered the market. As an energy storage device and an important component of a new energy vehicle， the power battery will see its performance degradation with the extension of time and changes in working conditions until its decommissioning. The retired power battery can be applied to other fields to improve its full-life cycle value. A life-cycle assessment（LCA） model and a life-cycle cost（LCC） model for the cascade utilization of a power battery system are developed. The environmental impacts of a pack of lithium iron phosphate batteries' five stages from production to recycling on global warming potential （GWP） are calculated by the LCA. The GWP， fine particulate matter formation （FPMF）， terrestrial acidification （TA）， marine eutrophication （MEP）and fossil resource scarcity （FRS） of the battery system under four scenarios are analyzed， and sensitivity analyses on parameters such as energy consumption and charging and discharging efficiency are conducted. LCC assessment analyses the net present value （NPV） and levelized cost of electricity （LCOE） of the battery system， and sensitivity analyses are performed on parameters that affected LCOE， such as energy storage efficiency and discharge depth. The results show that retired batteries processed by wet recycling applied to wind energy storage have favorable social benefits， leading to a smallest GWP of 194. The NPV and LCOE of the system with a 15-year service time are -42.066 million yuan， 2.44 yuan/（kW·h）， respectively. Making quantitative analyses on the social and economic benefits of the cascade utilization of power battery energy storage systems is of great significance for comprehensive utilization of resources and environmental protection in China.

Key words: clean energy, power battery, cascade utilization, life-cycle assessment, life-cycle cost, global warming potential, levelized cost of electricity, new energy vehicle

中图分类号:

X828:TK02

黄晓凡, 李佳瑞, 刘晖, 汤效平, 王兹尧, 王彤. 梯次利用动力电池储能系统综合效益分析[J]. 综合智慧能源, 2024, 46(7): 63-73.

HUANG Xiaofan, LI Jiarui, LIU Hui, TANG Xiaoping, WANG Ziyao, WANG Tong. Comprehensive benefit analysis on the cascade utilization of a power battery system[J]. Integrated Intelligent Energy, 2024, 46(7): 63-73.

图/表 19

表1

表2

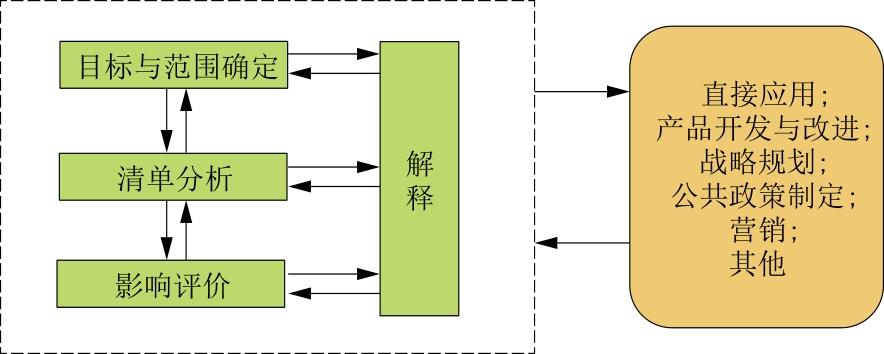

图1

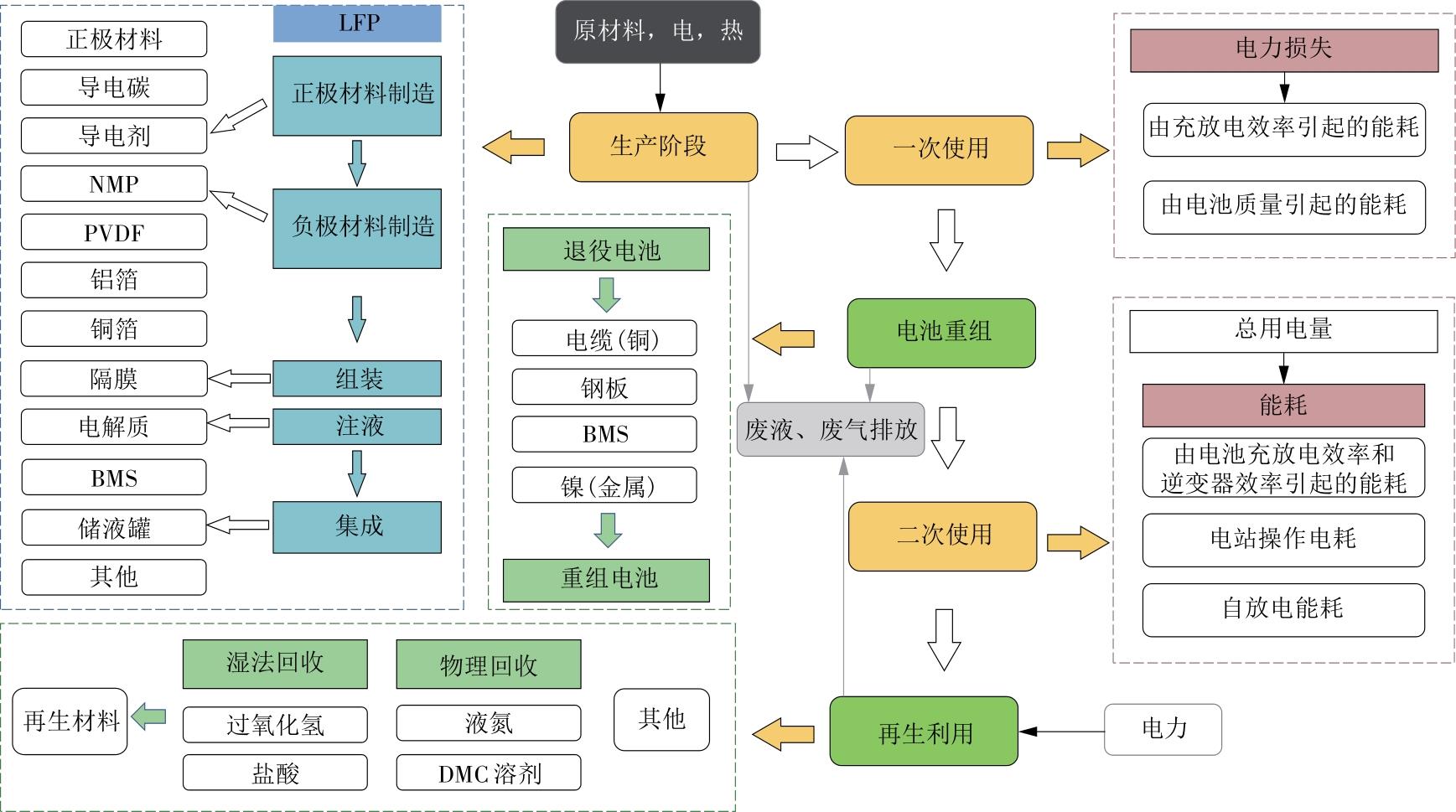

图2

表3

表4

表5

表6

表7

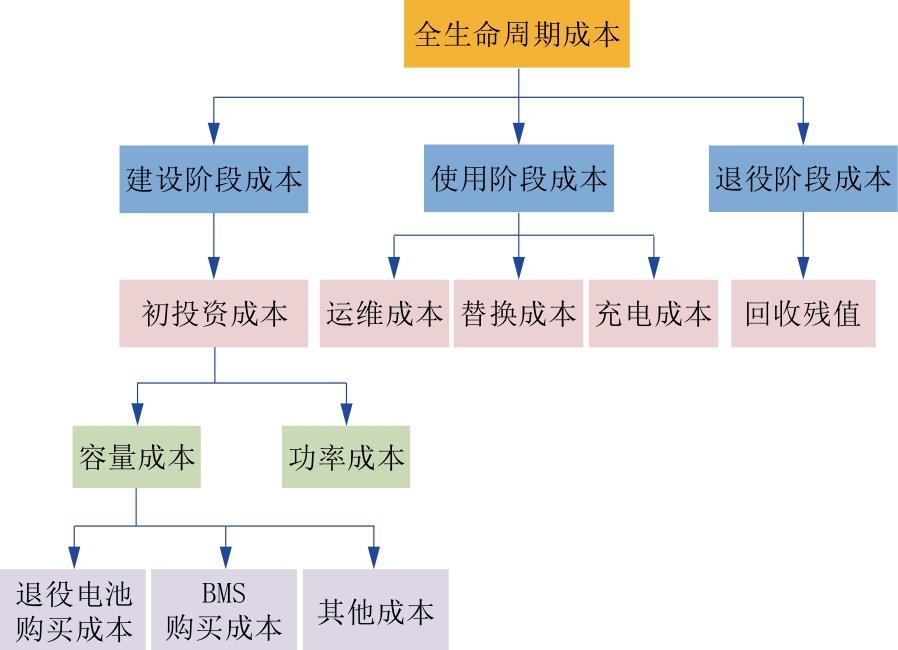

图3

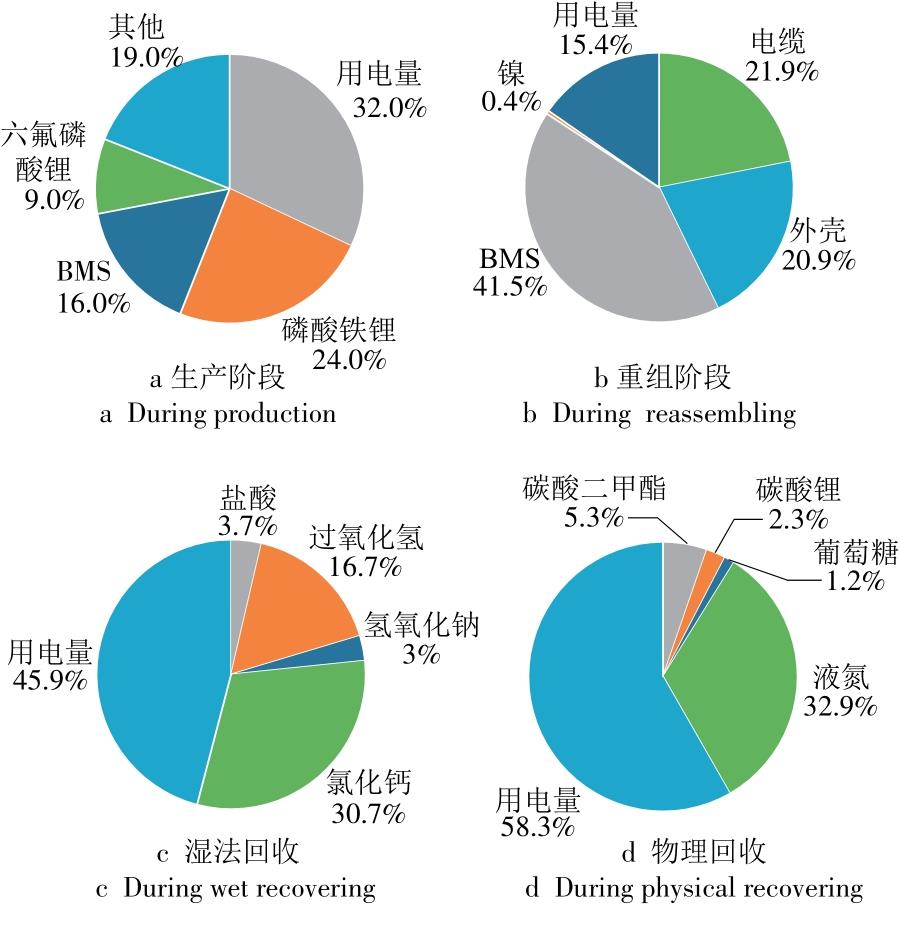

图4

图5

图6

图7

图8

图9

图10

表8

图11

参考文献 26

[1]	国家能源局. 加快发展可再生能源是我国中长期发展战略的重要选择[EB/OL].(2012-10-08) [2023-12-03]. http://www.nea.gov.cn/2012-10/08/c_131893162.htm.
[2]	张永新, 闫鹏领, 朱国栋. 电动汽车充电站站网互动运行优化技术研究与实践[J]. 综合智慧能源, 2022, 44(6): 45-51. doi: 10.3969/j.issn.2097-0706.2022.06.005
	ZHANG Yongxin, YAN Pengling, ZHU Guodong. Research and practice on the EV station-to-grid interactive operation optimization technology[J]. Integrated Intelligent Energy, 2022, 44(6): 45-51. doi: 10.3969/j.issn.2097-0706.2022.06.005
[3]	陈洪亮, 徐海博, 孙瑞雪. 计及电动汽车移动储能动态电价的微电网优化调度研究[J]. 东北电力技术, 2024, 45(3):50-56.
	CHEN Hongliang, XU Haibo, SUN Ruixue. Research on optimal dispatching of microgrid considering dynamic electricity price of electric vehicles mobile energy storage[J]. Northeast Electric Power Technology, 2024, 45(3):50-56.
[4]	李丽, 来小康, 慈松. 动力电池梯次利用与回收技术[M]. 北京: 科学出版社, 2020.
[5]	刘若桐, 李建林, 吕喆, 等. 退役动力电池应用潜力分析[J]. 电气技术, 2021, 22(8): 1-9.
	LIU Ruotong, LI Jianlin, LÜ Zhe, et al. Application potential analysis of decommissioned power batteries[J]. Electrical Engineering, 2021, 22(8): 1-9.
[6]	李珊. 供需视角下中国动力电池梯次利用现状及展望[J]. 中国资源综合利用, 2022, 40(5):122-126.
	LI Shan. Current situation and prospects of cascade utilization of power batteries in china from the perspective of supply and demand[J]. China Resources Comprehensive Utilization, 2022, 40(5):122-126.
[7]	于会群, 胡哲豪, 彭道刚, 等. 退役动力电池回收及其在储能系统中梯次利用关键技术[J]. 储能科学与技术, 2023, 12(5):1675-1685. doi: 10.19799/j.cnki.2095-4239.2023.0036
	YU Huiqun, HU Zhehao, PENG Daogang, et al. Key technologies for retired power battery recovery and its cascade utilization in energy storage systems[J]. Energy Storage Science and Technology, 2023, 12(5):1675-1685. doi: 10.19799/j.cnki.2095-4239.2023.0036
[8]	赵光金, 李博文, 胡玉霞, 等. 退役动力电池梯次利用技术及工程应用概述[J]. 储能科学与技术, 2023, 12(7):2319-2332. doi: 10.19799/j.cnki.2095-4239.2023.0288
	ZHAO Guangjin, LI Bowen, HU Yuxia, et al. Overview of the echelon utilization technology and engineering application of retired power batteries[J]. Energy Storage Science and Technology, 2023, 12(7):2319-2332. doi: 10.19799/j.cnki.2095-4239.2023.0288
[9]	中国汽车工业协会. 截至2021年底,全国新能源汽车保有量达784万辆,其中纯电动汽车保有量640万辆[EB/OL]. (2022-12-03)[2023-12-03]. http://www.caam.org.cn/chn/7/cate_120/con_5235354.html.
[10]	张国强, 徐艳梅. 新能源汽车政策工具运用的国际镜鉴与引申[J]. 改革, 2017(3):130-138.
	ZHANG Guoqiang, XU Yanmei. International mirror and extension of new energy vehicle policy tools[J]. Reform, 2017(3):130-138.
[11]	陈力维, 高润泽. 我国新能源汽车技术发展现状分析[J]. 交通节能与环保, 2021, 17(6):14-19.
	CHEN Liwei, GAO Runze. Analysis on the current status of China's new energy vehicle technology development[J]. Transport Energy Conservation ＆ Environmental Protection, 2021, 17(6):14-19.
[12]	中华人民共和国工业和信息化部. 《汽车动力蓄电池行业规范条件》企业目录(第二批)[EB/OL]. (2016-01-20)[2023-12-03]. https://wap.miit.gov.cn/jgsj/zbys/wjfb/art/2020/art_23125569f914408aae4a039992c1c102.html.
[13]	李建林, 王哲, 许德智, 等. 退役动力电池梯次利用相关政策对比分析[J]. 现代电力, 2021, 38(3):316-324.
	LI Jianlin, WANG Zhe, XU Dezhi, et al. A comparative analysis of relevant policies is made on retired power batteries[J]. Modern Electric Power, 2021, 38(3):316-324.
[14]	袁锡莲. 削峰填谷场景下的梯次电池储能系统经济评估研究[D]. 长沙: 湖南大学, 2021.
	YUAN Xilian. Research on economic evaluation of second-use battery energy storage system in the scene of peak load shaving[D]. Changsha: Hunan University, 2021.
[15]	李娜, 刘喜梅, 白恺, 等. 梯次利用电池储能电站经济性评估方法研究[J]. 可再生能源, 2017, 35(6):926-932.
	LI Na, LIU Ximei, BAI Kai, et al. Research on the economic evaluation method of secondary battery energy storage[J]. Renewable Energy Resources, 2017, 35(6):926-932.
[16]	李雄, 李培强. 梯次利用动力电池规模化应用经济性及经济边界分析[J]. 储能科学与技术, 2022, 11(2):717-725. doi: 10.19799/j.cnki.2095-4239.2021.0487
	LI Xiong, LI Peiqiang. Analysis of economics and economic boundaries of large-scale application of power batteries in cascade utilization[J]. Energy Storage Science and Technology, 2022, 11(2):717-725. doi: 10.19799/j.cnki.2095-4239.2021.0487
[17]	齐凌霄. 基于退役动力电池梯次利用的用户侧储能系统容量配置及价值评估方法研究[D]. 北京: 北京交通大学, 2020.
	QI Lingxiao. Research on capacity allocation and value evaluation method of user-side energy storage system based on second-use of retired power batteries[D]. Beijing: Beijing Jiaotong University, 2020.
[18]	张婳. 计及梯次利用电池的储能优化规划[D]. 北京: 华北电力大学, 2017.
	ZHANG Hua. Energy storage optimization planning considering second-use batteries[D]. Beijing: North China Electric Power University, 2017.
[19]	刘伟. 典型蓄电池生命周期评价研究——以铅酸蓄电池和锂离子电池为例[D]. 济南: 山东大学, 2017.
	LIU Wei. Life cycle assessment research of typical storage battery—A case study of lead acid battery and lithium ion battery[D]. Jinan: Shandong University, 2017.
[20]	肖胜权. 基于全生命周期评价的动力电池环境效益研究[D]. 厦门: 厦门大学, 2019.
	XIAO Shengquan. Research on environmental benefit of power battery based on life cycle assessment[D]. Xiamen: Xiamen University, 2019.
[21]	王琢璞. 新能源汽车动力电池回收利用潜力及生命周期评价[D]. 北京: 清华大学, 2018.
	WANG Zhuopu. Potential and life cycle assessment of recycling of power batteries for new energy vehicles[D]. Beijing: Tsinghua University, 2018.
[22]	WILSON N, MEIKLEJOHN E, OVERTON B, et al. A physical allocation method for comparative life cycle assessment: A case study of repurposing Australian electric vehicle batteries[J]. Resources, Conservation and Recycling, 2021, 174:105759.
[23]	WU F, LI L, CRANDON L, et al. Environmental hotspots and greenhouse gas reduction potential for different lithium-ion battery recovery strategies[J]. Journal of Cleaner Production, 2022, 339:130697.
[24]	QUAN J W, ZHAO S Q, SONG D M, et al. Comparative life cycle assessment of LFP and NCM batteries including the secondary use and different recycling technologies[J]. Science of the Total Environment, 2022, 819:153105.
[25]	HAN X Q, LI Y X, NIE L, et al. Comparative life cycle greenhouse gas emissions assessment of battery energy storage technologies for grid applications[J]. Journal of Cleaner Production, 2023, 392:136251.
[26]	何沭纬, 韩颖慧, 徐文斌, 等. 不同能源策略下北京市私有机动车辆CO₂排放系统仿真模拟[J]. 综合智慧能源, 2023, 45(8): 26-35. doi: 10.3969/j.issn.2097-0706.2023.08.004
	HE Shuwei, HAN Yinghui, XU Wenbin, et al. Simulation for CO₂ emissions from private vehicles in Beijing under different energy strategies[J]. Integrated Intelligent Energy, 2023, 45(8): 26-35. doi: 10.3969/j.issn.2097-0706.2023.08.004

国家	应用领域	案例概述	参与主体
德国	商业储能	采用退役电池配合光伏发电，用于电动汽车充电站	博世集团、瓦腾福公司
德国	参与电力市场服务	利用退役电池建设电池梯次利用项目	奔驰汽车公司
荷兰	用户侧储能	用Leaf退役电池建设梯次利用电池项目	尼桑公司等
日本	家庭、商业储能	销售或租赁二手动力电池用于家庭和商业储能	4R能源公司
美国	家用供电	将退役蓄电池进行重新整合	通用汽车公司、ABB公司

应用领域	案例概述	参与主体
电网储能	退役锂电池用于建设360 kW·h梯次利用智能电网储能系统	海博思创科技有限公司
	建成了100 kW级退役电池储能系统的风光储混合微电网示范工程	国网河南省电力公司
	完成MW级梯次利用电池储能系统工程示范	国网冀北电力公司
备用电源	将退役的LFP电池作为基站的通信备用电源	铁塔集团
削峰填谷、电费管理	主导设计MW级梯次利用电池储能系统	煦达新能源科技有限公司

类别		材料名称	数值
输入	正极片制造流程	磷酸铁锂/kg	2.67
		正极导电碳/kg	1.16
		PVDF/kg	0.12
		NMP/kg	0.12
		去离子水/kg	15.40
	负极片制造流程	羧甲基纤维素钠（CMC）/kg	0.02
		丁苯乳胶（SBR）/kg	0.58
		铜箔/kg	1.00
		石墨/kg	0.07
	装配流程	隔膜/kg	0.02
		铝壳/kg	0.67
		聚对苯二甲酸乙二醇酯/kg	0.02
		BMS/kg	0.16
		水/m³	2.27
	注液流程	LiPF₆/kg	0.38
		DMC/kg	1.07
		碳酸乙烯酯（EC)/kg	0.65
	能源消耗	电力/（kW·h）	35.50
	能源消耗	天然气/m³	1.67
	运输	柴油重卡运输/（kg·km）	3.30
输出	废水处理	总废水量/kg	12.60
		化学需氧量（COD）/kg	6.30×10^-4
		固体悬浮物（SS）/kg	1.26×10^-4
		氨氮/kg	9.58×10^-5
		总磷/kg	2.58×10^-6
	废气排放	CO/kg	4.33×10^-6
		SO₂/kg	1.75×10^-5
		非甲烷总烃/kg	1.32×10^-2
		NO_x/kg	3.12×10^-3
		粉尘/kg	4.19×10^-4
	产品	LFP电池/kg	9.38

类型	数值
纯电动续驶里程/km	469
整车整备质量/kg	1 836
动力蓄电池组总质量/kg	419
动力蓄电池组总容量/（kW·h）	66
100 km能量消耗率限值/（kW·h）	17

类别		材料名称	数值
输入	材料	退役LFP电池/kg	1.00
		电缆（铜）/kg	1.21×10^-2
		外壳（钢）/kg	3.23×10^-2
		电池管理系统（BMS）/kg	8.08×10^-3
		镍（金属）/kg	4.04×10^-3
	能源	电力/（kW·h）	6.74×10^-2
输出	产品	二次使用电池/kg	1.00
