海上风电-水下压缩空气储能系统建模及经济性分析

doi:10.3969/j.issn.2097-0706.2022.10.010

摘要/Abstract

摘要：

为实现“双碳”目标，加快发展风电和太阳能等新能源是我国能源绿色低碳转型的必然选择。风能的波动性和随机性会对电网的安全稳定运行造成威胁，实际应用中往往将风力发电与储能技术相结合，相比于传统的风力发电，可在一定程度上减小系统输出电能对电网的冲击。建立了海上风电-水下压缩空气储能系统模型并以此作为研究对象进行系统模型的仿真与分析，采用随机概率和真实数据拟合相结合的方法对系统的能效、经济性进行分析。结果显示：在风速随机波动的条件下，系统发电效率可达65%，理论平均收益为11 675 元/d，在有效寿命期20 a内总利润可达1 346万元。

关键词: 碳中和, 新能源, 海上风电, 水下压缩空气储能, 能效, 经济效益

Abstract:

On the path of dual carbon target， developing new energy， such as solar power and wind power， is the inevitable approach to realize the green and low-carbon transformation of the energy industry in China. But the volatility and randomness of wind energy will threat the stability and security of power grids. Thus， energy storage technology is applied in combination with wind power in practical applications， to smooth the power output from wind farms and alleviate the impact on power grids. The model of an offshore wind power-underwater compressed air energy storage system is established and simulated. The energy efficiency and economic benefit of the system are analyzed by combining random probability calculation and real data fitting. The results show that under volatile wind speeds， power generation rate and theoretical average return of the system can reach 65% and 11 675 yuan/d， respectively， and the total profit of the system can be 13.46 million yuan in its 20-year service life.

Key words: carbon neutrality, new energy, offshore wind power, underwater compressed air energy storage, energy efficiency, economic benefit analysis

中图分类号:

TK89：TM744

余思贤, 周允康, 刘雷伟, 何婷. 海上风电-水下压缩空气储能系统建模及经济性分析[J]. 综合智慧能源, 2022, 44(10): 71-82.

YU Sixian, ZHOU Yunkang, LIU Leiwei, HE Ting. Modeling and economic benefit analysis of an offshore wind power-underwater compressed air energy storage system[J]. Integrated Intelligent Energy, 2022, 44(10): 71-82.

图/表 22

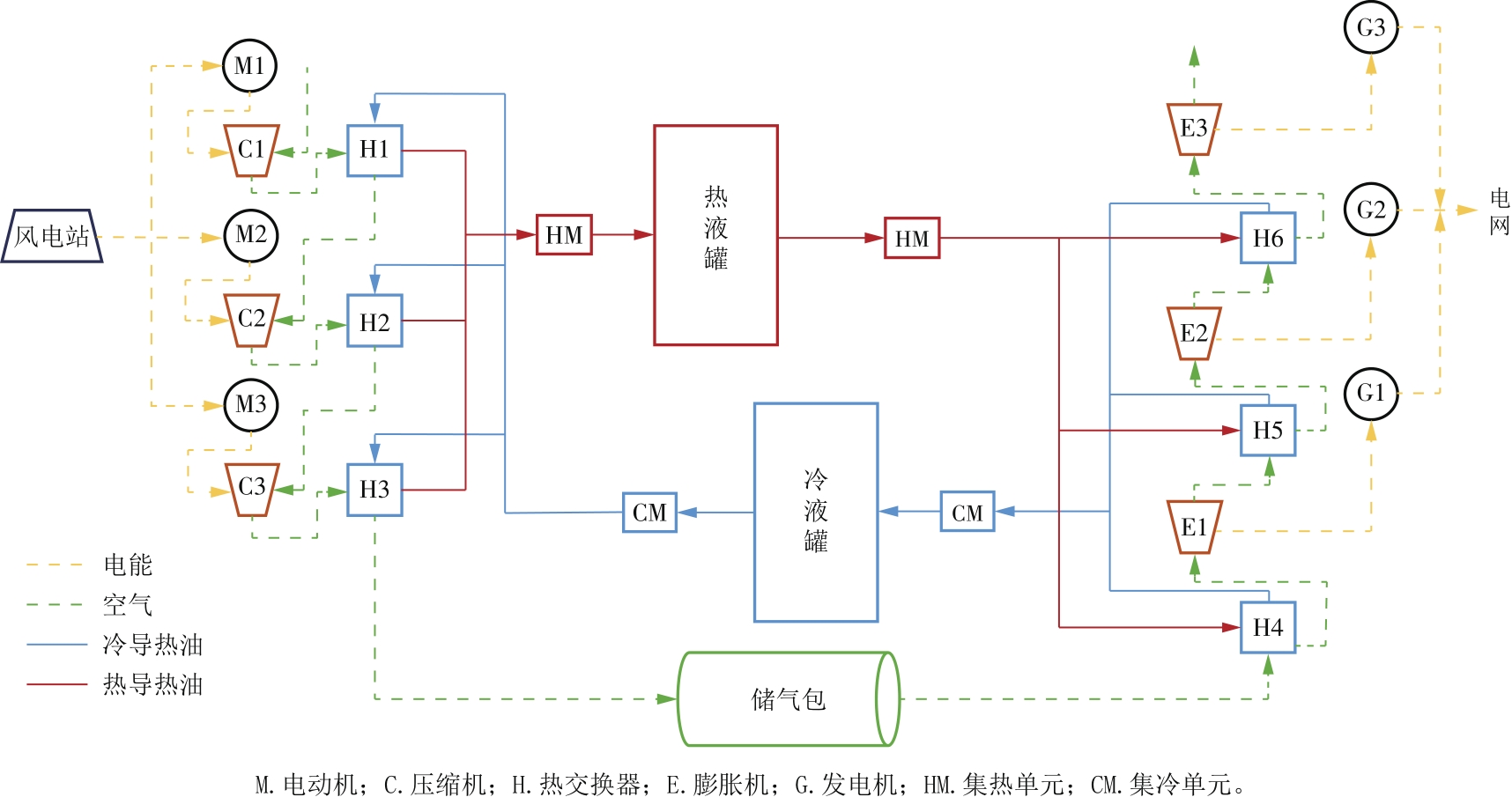

图1

表1

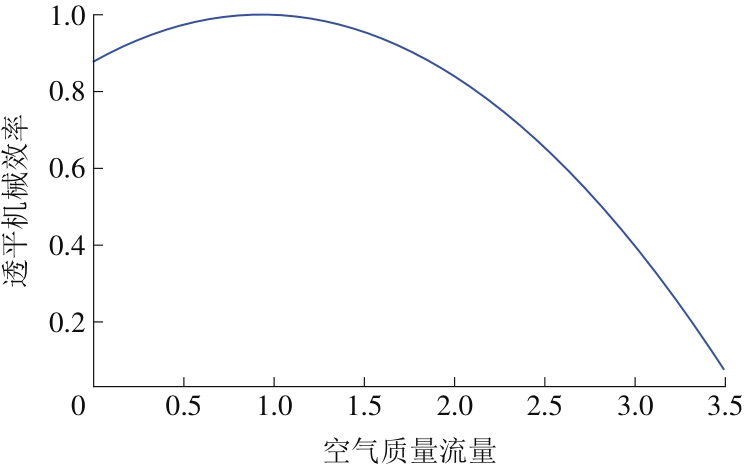

图2

图3

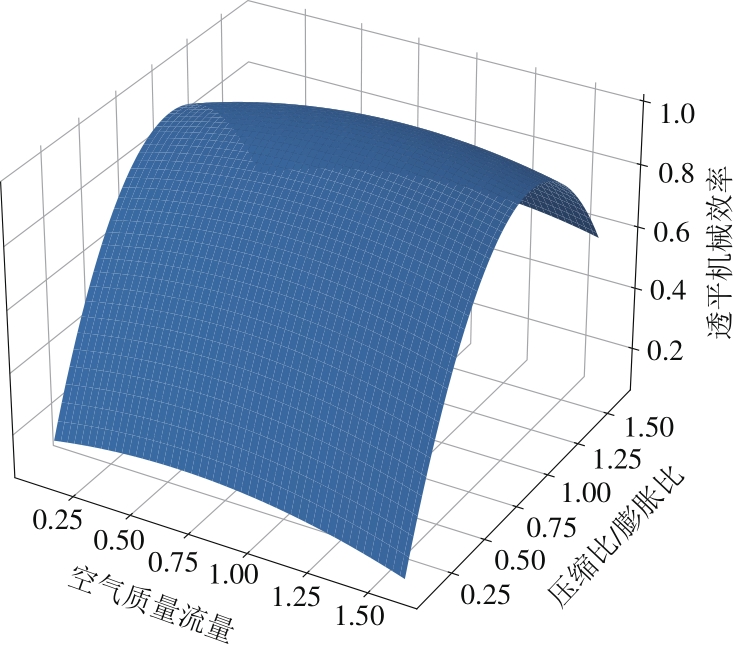

图4

表2

系统基本参数

参数	单位	数值
大气压力	Pa	101 325
大气温度	K	298.15
额定空气流速	kg/s	8.5
风电站额定输出功率	MW	2.45
电动机1,2,3额定输入效率	%	90
电动机1额定输入功率	MW	0.79
电动机2额定输入功率	MW	0.81
电动机3额定输入功率	MW	0.84
压缩机1,2,3额定等熵效率	%	90
压缩机1,2,3额定等压缩比		2.154 4
压缩储能总时间	h	9
额定水下储存深度	m	100
储存压强	Pa	1 013 201
储存空气总质量	kg	275 400
储存空气密度	kg/m³	10.99
储存空气总体积	$m 3$	25 036.4
储气包规格	$m 3$	30 000
存储时间	h	3
额定膨胀空气流速	kg/s	25.5
热液罐额定温度	K	388
冷液罐额定温度	K	290
膨胀释能总时间	h	3
膨胀机1,2,3额定等熵效率	%	90
膨胀机1额定膨胀比		2.154 4
膨胀机1膨胀功率	MW	1.76
膨胀机2膨胀功率	MW	1.77
膨胀机3膨胀功率	MW	1.77
发电机1,2,3额定发电效率	%	95
发电机1额定输出功率	MW	1.67
发电机2额定输出功率	MW	1.68
发电机3额定输出功率	MW	1.68
换热器额定有效度		0.9
换热器1额定换热功率	MW	0.64
换热器2额定换热功率	MW	0.68
换热器3额定换热功率	MW	0.68
换热器4额定换热功率	MW	2.27
换热器5额定换热功率	MW	1.81
换热器6额定换热功率	MW	1.77
压缩过程导热油流速	kg/s	1.7
膨胀过程导热油流速	kg/s	1.7
系统循环效率	%	68.46

表2

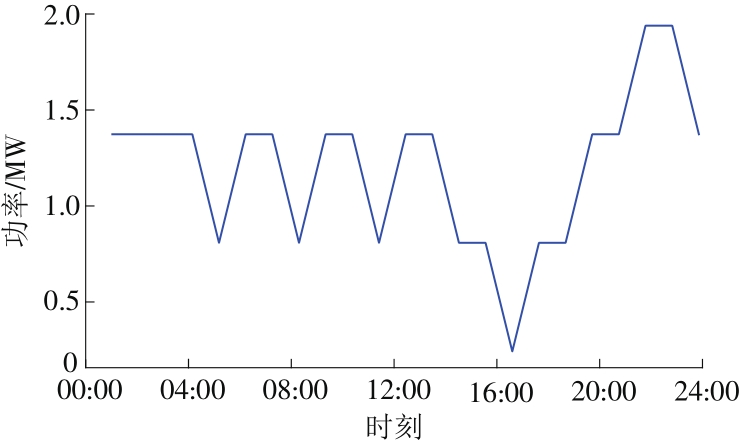

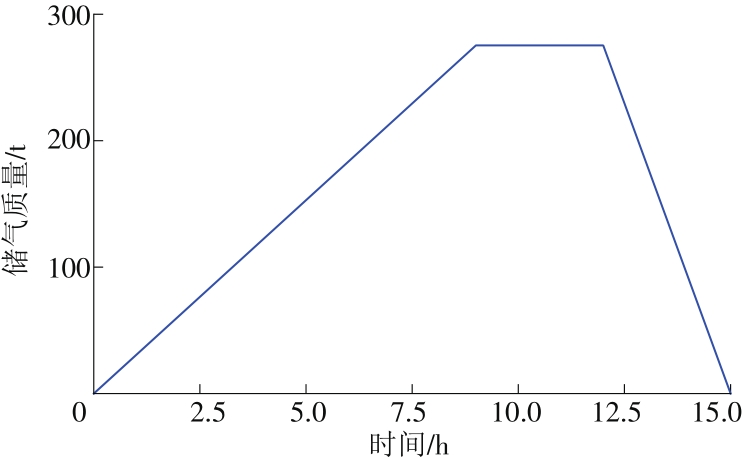

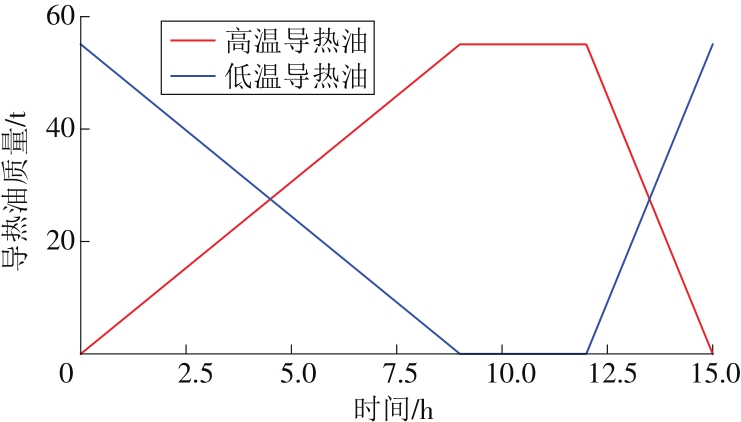

图5

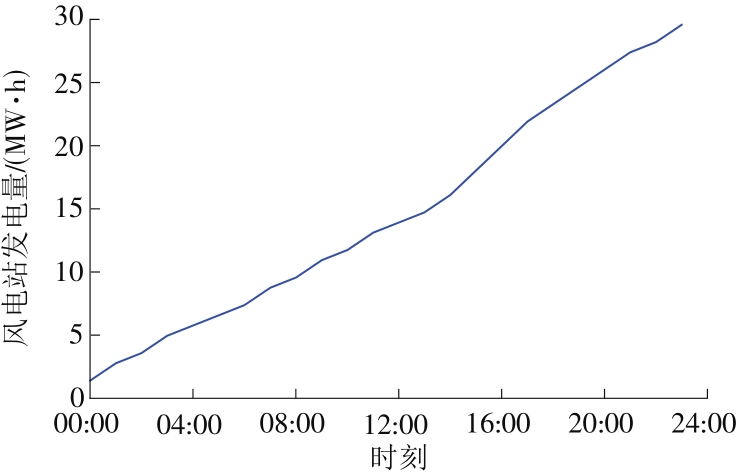

图6

图7

图8

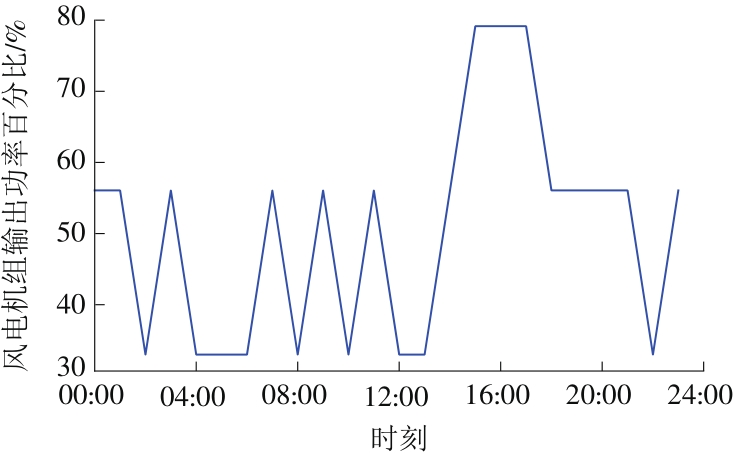

图9

表3

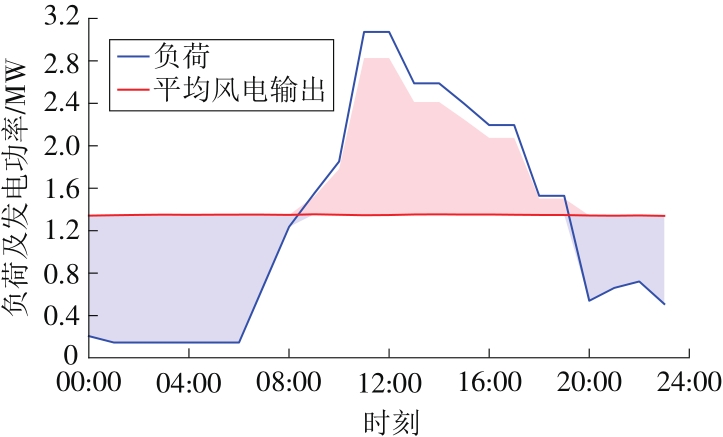

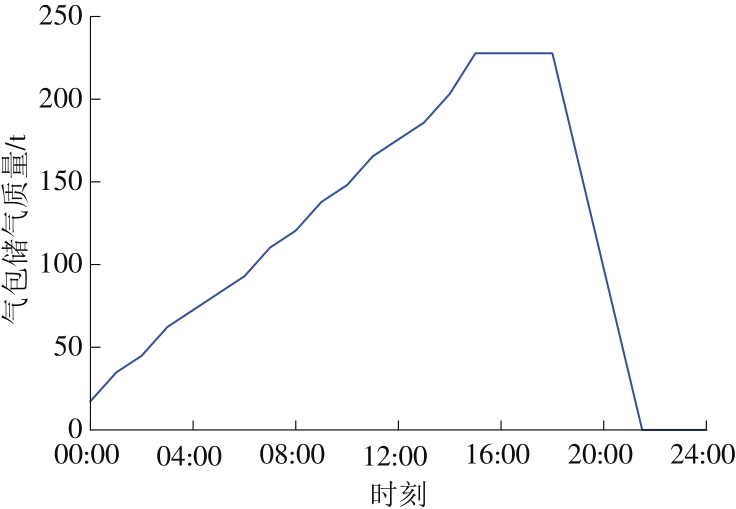

图10

表4

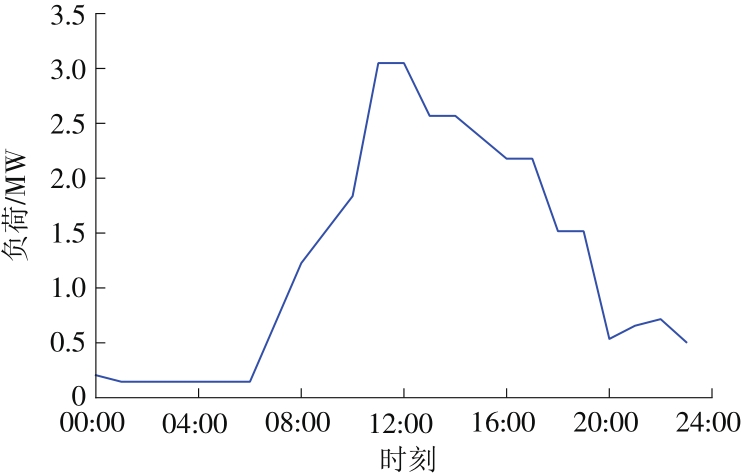

图11

表5

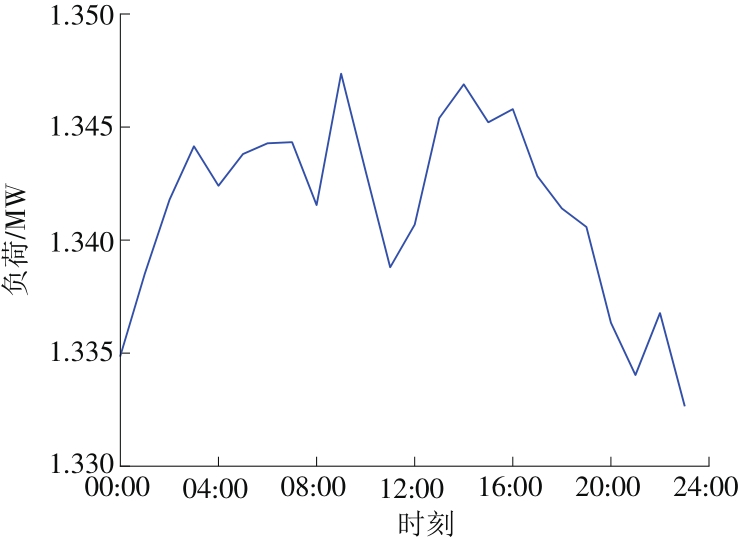

图12

图13

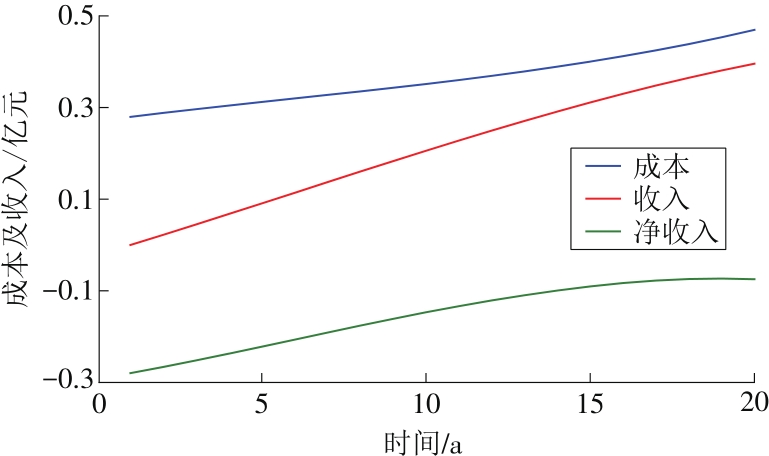

图14

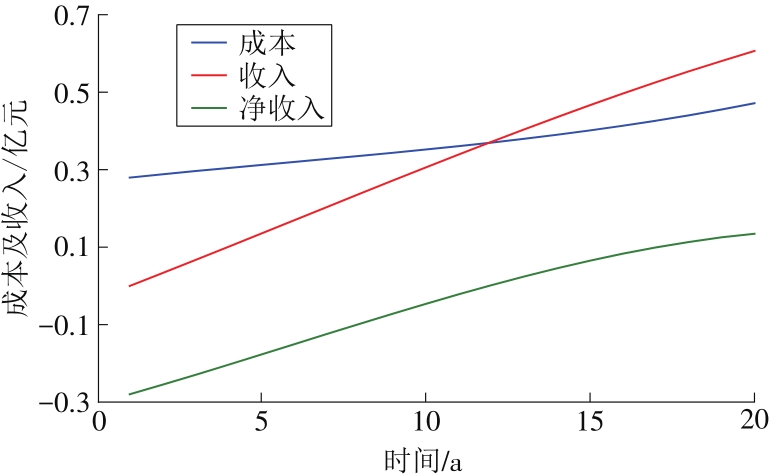

图15

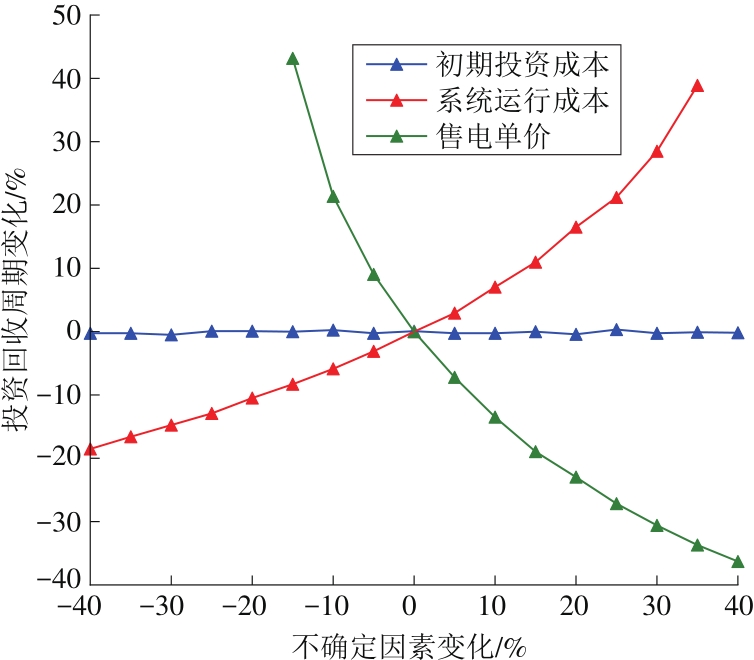

图16

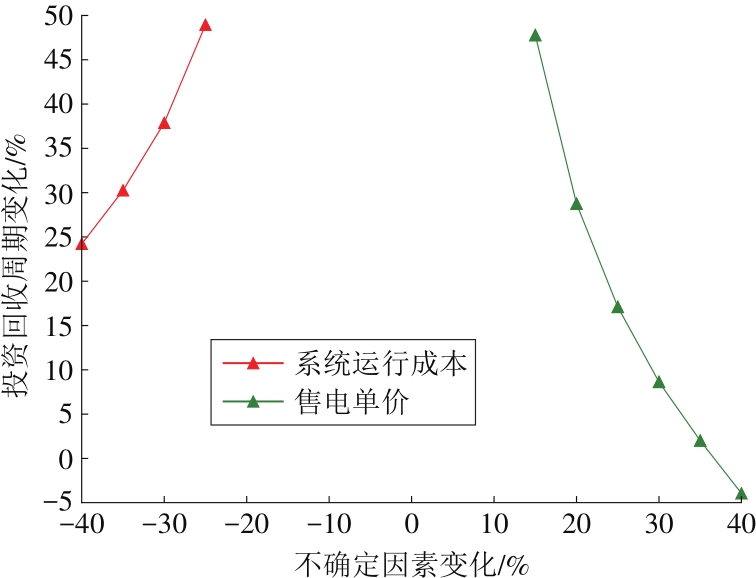

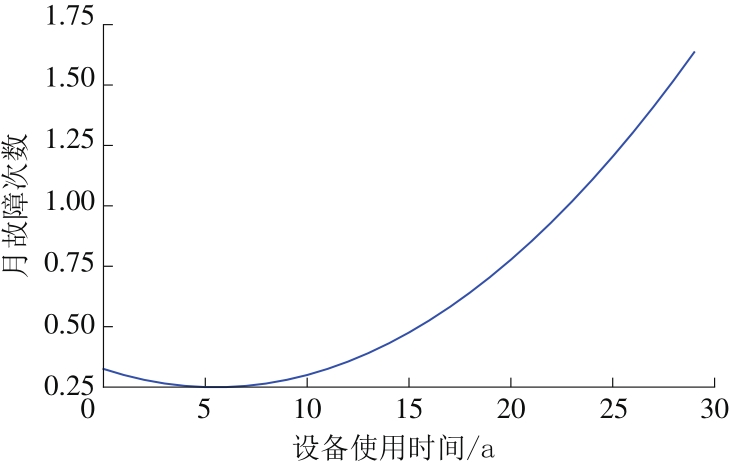

图17

参考文献 30

[1]	张晋宾, 周四维. 碳中和体系解读[J]. 华电技术, 2021, 43(6):1-10.
	ZHANG Jinbin, ZHOU Siwei. Interpretation on carbon neutrality system[J]. Huadian Technology, 2021, 43(6):1-10.
[2]	彭欢. 碳达峰、碳中和“3060”目标的战略高度和实现路径[N]. 重庆日报,2021-04-13(004).
[3]	付凌晖, 刘爱华. 中国统计年鉴[M]. 北京: 中国统计出版社, 2021.
[4]	郭俊飞, 顾文龙. 探讨风电场并网运行对电网电能质量的影响[J]. 工业C, 2015(20):134.
[5]	管馨, 陈涛, 高赐威. 适应风电参与电力市场的需求侧储能负荷运行优化研究[J]. 综合智慧能源, 2022, 44(2): 35-41. doi: 10.3969/j.issn.2097-0706.2022.02.006
	GUAN Xin, CHEN Tao, GAO Ciwei,. Study on optimal operation of the demand-side energy storage system for wind power participating in electricity market[J]. Integrated Intelligent Energy, 2022, 44(2): 35-41. doi: 10.3969/j.issn.2097-0706.2022.02.006
[6]	周皓, 李军徽, 葛长兴, 等. 改善风电并网电能质量的飞轮储能系统能量管理系统设计[J]. 太阳能学报, 2021, 42(3):105-113.
	ZHOU Hao, LI Junhui, GE Changxing, et al. Research on improving power quality of wind power system based on energy management system of flywheel energy storage system[J]. Acta Energiae Solaris Sinica, 2021, 42(3): 105-113.
[7]	刘林鹏, 陈嘉俊, 朱建全, 等. 风储联合参与电能量与快速调频市场的优化投标策略[J]. 华电技术, 2021, 43(9):46-53.
	LIU Linpeng, CHEN Jiajun, ZHU Jianquan, et al. Optimization bidding strategy for wind power and energy storage participating in energy market[J]. Huadian Technology, 2021, 43(9):46-53.
[8]	张维煜, 朱熀秋. 飞轮储能关键技术及其发展现状[J]. 电工技术学报, 2011, 26(7):141-146.
	ZHANG Weiyu, ZHU Huangqiu. Key technologies and development status of flywheel energy storage system[J]. Transactions of China Electrotechnical Society, 2011, 26(7):141-146.
[9]	李军徽, 范兴凯, 穆钢, 等. 10 kW/20 kW·h锂电池储能协同风电一次调频备用的实验验证[J]. 太阳能学报, 2018, 39(5):1373-1379.
	LI Junhui, FAN Xingkai, MU Gang, et al. Experimental analysis of 10 kW/20 kW·h lithium battery energy storage system witch combined with wind power as primary frequency modulation reserve[J]. Acta Energiae Solaris Sinica, 2018, 39(5):1373-1379.
[10]	沈冠冶, 李琛, 徐冰亮, 等. 考虑风电并网系统的储能优化配置[J]. 东北电力大学学报, 2018, 38(4):27-34.
	SHEN Guanzhi, LI Chen, XU Bingliang, et al. Economic allocation for energy storage system considering wind power[J]. Journal of Northeast Electric Power University, 2018, 38(4):27-34.
[11]	田广青. 静止无功补偿技术与应用——第二讲静止补偿装置的类型及其工作特性 (之二)[J]. 电工技术, 1996 (3): 31-34.
[12]	魏东辉, 赵清华, 于舜尧, 等. 一种新型双电池风力发电储能系统及控制策略[J]. 太阳能学报, 2021, 42(3):259-267.
	WEI Donghui, ZHAO Qinghua, YU Shunyao, et al. A novel dual-battery energy storage system and control strategy for wind power application[J]. Acta Energiae Solaris Sinica, 2021, 42(3): 259-267.
[13]	武荷月, 邓长虹, 李定林, 等. 海上风电与海蓄联合运行多时间尺度优化调度方法[J]. 武汉大学学报(工学版), 2021, 54(4):361-368.
	WU Heyue, DENG Changhong, LI Dinglin, et al. A multi-time scale optimal dispatching method for combined operation of offshore wind power and seawater pumped storage[J]. Engineering Journal of Wuhan University, 2021, 54(4):361-368.
[14]	童家麟, 洪庆, 吕洪坤, 等. 电源侧储能技术发展现状及应用前景综述[J]. 华电技术, 2021, 43(7):17-23.
	TONG Jialin, HONG Qing, LYU Hongkun, et al. Development status and application prospect of power side energy storage technology[J]. Huadian Technology, 2021, 43(7):17-23.
[15]	蒋文坤, 韩颖慧, 薛智文, 等. 多能互补能源系统中储能原理及其应用[J]. 综合智慧能源, 2022, 44(1):63-71. doi: 10.3969/j.issn.2097-0706.2022.01.009
	JIANG Wenkun, HAN Yinghui, XUE Zhiwen, et al. Energy storage technologies and their applications in multi-energy complementary power system[J]. Integrated Intelligent Energy, 2022, 44(1): 63-71. doi: 10.3969/j.issn.2097-0706.2022.01.009
[16]	ABOUZEID S I, GUO Y F, ZHANG H C. Cooperative control frame-work of the wind turbine generators and the compressed air energy storage system for efficient frequency regulation support[J]. International Journal of Electrical Power & Energy Systems, 2021, 130:106844. doi: 10.1016/j.ijepes.2021.106844
[17]	李季, 黄恩和, 范仁东, 等. 压缩空气储能技术研究现状与展望[J]. 汽轮机技术, 2021, 63(2):86-89,126.
	LI Ji, HUANG Enhe, FAN Rendong, et al. Research status and development prospects of compressed air energy storage technology[J]. Turbine Technology, 2021, 63 (2):86-89,126.
[18]	BARBOUR E R, POTTIE D L, EAMES P. Why is adiabatic compressed air energy storage yet to become a viable energy storage option?[J]. IScience, 2021, 24(5):102440. doi: 10.1016/j.isci.2021.102440
[19]	INTRATOR J, DUNN B S. 2020 strategic analysis of energy storage in California[R]. California: California Energy Commission, 2011.
[20]	王志文. 水下压缩空气储能系统设计与能效分析[D]. 大连: 大连海事大学, 2018.
[21]	艾欣, 周树鹏, 赵阅群. 考虑风电不确定性的用户侧分时电价研究[J]. 电网技术, 2016, 40(5): 1529-1535.
	AI Xin, ZHOU Shupeng, ZHAO Yuequn. Study on time of use pricing of user side considering wind power uncertainty[J]. Power System Technology, 2016, 40(5): 1529-1535.
[22]	严家騄, 王永青. 工程热力学[M]. 北京: 中国电力出版社, 2010.
[23]	FORNARELLI F, CAMPOREALE S M, FORTUNATO B, et al. CFD analysis of melting process in a shell-and-tube latent heat storage for concentrated solar power plants[J]. Applied Energy, 2016, 164:711-722. doi: 10.1016/j.apenergy.2015.11.106
[24]	李建民. 夏季用电高峰期间电气设备运行重点[J]. 农村电气化, 2006 (8):19-21.
[25]	张宏志. 面向远洋海岛微网的短期负荷预测方法及离散能量优化调度策略研究[D]. 武汉: 华中科技大学, 2018.
[26]	TSG 特种设备安全技术规范:TSG Z8001—2019[S].
[27]	梁森. 自动检测技术及应用[M]. 北京: 机械工业出版社, 2006.
[28]	王化详. 自动检测技术[M]. 北京: 化学工业出版社, 2009.
[29]	南方监能市场. 关于印发《南方区域发电厂并网运行管理实施细则》及《南方区域并网发电厂辅助服务管理实施细则》(2020 年版) 的通知[Z]. 2020-12-06.
[30]	贺静, 韦钢, 张一尘, 等. 电网规划方案经济评估方法研究[J]. 华东电力, 2004(7):1-4.
	HE Jing, WEI Gang, ZHANG Yichen, et al. Study of economy assessment method for electric power gird planning[J]. East China Electric Power, 2004(7):1-4.

风电功率等级	概率	风电功率等级	概率
R1	0.06	R6	0.15
R2	0.11	R7	0.15
R3	0.13	R8	0.06
R4	0.11	R9	0.11
R5	0.07	R10	0.05

运行时段	时段	发电机组总发电量/(MW·h)	储气总质量/kg	G1输出功率/MW	G2输出功率/MW	G3输出功率/MW	输出总电能/（MW·h）
压缩储能	00:00 —15:00	19.348	229 500	0	0	0	0
储存空气	15:00 —18:00	0	229 500	0	0	0	0
膨胀释能	18:00 —20:30	0		1.67	1.68	1.68	12.575

项目	所需容量	数量	购买成本/万元	安装成本/万元
风力发电机	5 MW	1	500	50.00
电动机	1 MW	3	20	2.00
空气压缩机	1 MW	3	60	6.00
空气膨胀机	2 MW	3	120	12.00
发电机	2 MW	3	100	10.00
换热器		6	10	1.00
柔性储气包	30 000 m³	1	900	90.00
管路、线路		若干	176	2.36
热液罐		1	10	1.00
冷液罐		1	10	1.00
合计			2 556	240.36

项目	参数
发电总功率/kW	5 040
日发电时长/h	2.5
日发电量/(kW·h)	12 600
工业用电收入/(元·d^-1)	7 567.56
居民用电收入/(元·d^-1)	1 164.24
总收入/(元·d^-1)	8 731.80
