空气源热泵空调技术应用现状及发展前景

doi:10.3969/j.issn.1674-1951.2021.11.004

华电技术 ›› 2021, Vol. 43 ›› Issue (11): 25-39.doi: 10.3969/j.issn.1674-1951.2021.11.004

空气源热泵空调技术应用现状及发展前景

陈健勇¹(), 李浩²(), 陈颖¹(), 赵军³()

1.广东工业大学材料与能源学院,广州 510006
2.中国建筑科学研究院有限公司,北京 100013
3.天津大学中低温热能高效利用教育部重点实验室,天津 300350

收稿日期:2021-10-01 修回日期:2021-10-14 出版日期:2021-11-25 发布日期:2021-11-16
作者简介:陈健勇（1983—）,男,湖南郴州人,副教授,硕士生导师,博士,从事强化传热和热泵空调节能提效等研究（E-mail： jianyong@gdut.edu.cn）。
李浩（1992—）,男,内蒙古包头人,工程师,博士,从事空气源热泵长效性能提升研究（E-mail： lihao@emcso.com）。
陈颖（1969—）,女,重庆人,教授,博士生导师,博士,从事微尺度传热和高性能相变材料等研究（E-mail： chenying@gdut.edu.cn）。
赵军（1964—）,男,天津人,教授,博士生导师,博士,从事中低温热能高效利用、智慧型综合能源以及近零碳技术中的新理论与新方法等研究（E-mail： zhaojun@tju.edu.cn）。
基金资助:
国家自然科学基金项目(51736005)

Application status and perspectives of air-source heat pump air conditioning technology

CHEN Jianyong¹(), LI Hao²(), CHEN Ying¹(), ZHAO Jun³()

1. School of Material and Energy, Guangdong University of Technology, Guangzhou 510006,China
2. China Academy of Building Research, Beijing 100013,China
3. Key Laboratory of Efficient Utilization of Low and Medium Grade Energy（Tianjin University）, MOE, Tianjin 300350,China

Received:2021-10-01 Revised:2021-10-14 Online:2021-11-25 Published:2021-11-16

摘要/Abstract

摘要：

空气源热泵空调系统具有高效节能、绿色环保等优点,在采暖、热水和烘干等领域有广泛应用。围绕空气源热泵空调的循环构建、除霜和系统控制等方面对国内外研究现状进行了综述,分析了各种技术的优缺点。介绍了空气源热泵空调在各行业的典型应用,重点分析了空气源热泵空调在我国北方“煤改电”项目中的贡献,系统平均循环性能系数可达2.13,节能效果明显。最后总结了空气源热泵空调推广应用面临的政策不完善、公众不熟悉等问题,提出需从部件、循环、除霜以及系统控制等方面进行创新,进一步提升空气源热泵空调的性能,同时可与储热、大数据和人工智能等技术结合,在“双碳”的新形势下发挥巨大作用。

关键词: 双碳, 空气源热泵空调, 循环构建, 除霜, 煤改电, 储热, 大数据, 人工智能, 节能减排

Abstract:

Air source heat pump air conditioning systems are widely used in heating, hot water supply and drying,due to their advantages of high efficiency, energy saving and environmental protection. Researches on the circulation construction, defrosting mechanism and control strategy of the air conditioning system are made at home and abroad,and the advantages and disadvantages of the various technologies are analyzed. The typical application scenarios of air source heat pump air conditioning systems in different industries are introduced,and attention is paid to the contributions to "coal-to-electricity" projects in northern China made by the systems. The COP of the system can reach 2.13, which indicates a significant energy saving. Finally, the challenges faced by the promotion of air source heat pump air conditioners are illustrated, including deficient policy and low public acceptance. Corresponding improvement should be made on the components, cycles, defrosting and control mechanisms. Moreover, the further advancement for the system can made by integrating thermal storage, big data and artificial intelligence technologies, which will facilitate the realization of carbon peaking and carbon neutrality under the new situation.

Key words: carbon peaking and carbon neutrality, air-source heat pump air conditioning, circulation construction, defrosting, coal-to-electricity, heat storage, big data, artificial intelligence, energy saving and emission reduction

中图分类号:

TU831.4

陈健勇, 李浩, 陈颖, 赵军. 空气源热泵空调技术应用现状及发展前景[J]. 华电技术, 2021, 43(11): 25-39.

CHEN Jianyong, LI Hao, CHEN Ying, ZHAO Jun. Application status and perspectives of air-source heat pump air conditioning technology[J]. Huadian Technology, 2021, 43(11): 25-39.

图/表 20

图1

图2

表1

图3

图4

图5

图6

表2

表3

表4

图7

表5

图8

表6

图9

表7

表8

图10

图11

图12

参考文献 52

[1]	郑峥, 王立雄, 郭娟利, 等. 低能耗绿色建筑中针对被动式太阳能技术应用评价方法研究[J]. 建筑节能, 2017(5):65-70.
	ZHENG Zheng, WANG Lixiong, GUO Juanli, et al. Assessment method of passive solar technologies for low-energy green buildings[J]. Building Energy Efficiency, 2017(5):65-70.
[2]	张朝晖, 王若楠, 刘慧成, 等. 新冠疫情下制冷空调行业应对挑战的思考[J]. 制冷与空调, 2021, 21(1):1-6,19.
	ZHANG Zhaohui, WANG Ruonan, LIU Huicheng, et al. Thoughts for the challenges facing by refrigeration and air-conditioning industry under the COVID-19 outbreak[J]. Refrigeration and Air-conditioning, 2021, 21(1):1-6,19.
[3]	张伟涛, 冯蛟杰. 关于新能源概念界定的探讨[J]. 商品与质量, 2012(S5):308.
	ZHANG Weitao, FENG Jiaojie. Discussion on the definition of new energy[J]. The Merchandise and Quality, 2012(S5):308.
[4]	European Commission. 2009 directive 2009/28/EC on the promotion of the use of energy from renewable sources[Z].
[5]	张行星, 赵旭东, 谭军毅, 等. 欧洲低温空气源热泵技术发展现状[J]. 暖通空调, 2015, 45(7):48-52.
	ZHANG Xingxing, ZHAO Xudong, TAN Junyi, et al. Development status of low temperature air source heat pump technology in Europe[J]. Heating Ventilating & Air Conditioning, 2015, 45(7):48-52.
[6]	房庆, 宋忠奎, 高屹峰. 中国空气能(空气源热泵供热)产业发展报告(2020) [R]. 北京: 中国节能协会热泵专业委员会, 2020.
[7]	HEO J, MIN JEONG W, KIM Y. Effects of flash tank vapor injection on the heating performance of an inverter-driven heat pump for cold regions[J]. International Journal of Refrigeration, 2009, 33(4) : 848-855. doi: 10.1016/j.ijrefrig.2009.12.021
[8]	石文星. 低温热泵技术在日本的进展[J]. 暖通空调, 2008, 38(12):26-34.
	SHI Wenxing. Development of the low temperature air source heat pump in Japan[J]. Heating Ventilating & Air Conditioning, 2008, 38(12):26-34.
[9]	申江, 李园园, 白俊文, 等. 闪蒸器补气热泵系统的试验研究[J]. 制冷学报, 2008(2):20-22.
	SHEN Jiang, LI Yuanyuan, BAI Junwen, et al. Experimental study on heat pump with flash-tank[J]. Journal of Refrigeration, 2008(2):20-22.
[10]	马国远, 邵双全. 寒冷地区空调用热泵的研究[J]. 太阳能学报, 2002(1):17-21.
	MA Guoyuan, SHAO Shuangquan. Research on heat pump cycle for air conditioning in cold regions[J]. Acta Energiae Solaris Sinica, 2002(1):17-21.
[11]	张剑飞, 秦妍, 秦海杰. 涡旋式压缩机中间补气技术[J]. 制冷与空调, 2012, 12(2):22-24,30.
	ZHANG Jianfei, QIN Yan, QIN Haijie. Second gas-injection technology for scroll compressor[J]. Refrigeration and Air-conditioning, 2012, 12(2):22-24,30.
[12]	艾凇卉, 吴成斌, 石文星, 等. 低环境温度空气源热泵机组在北京冬季运行的性能[J]. 暖通空调, 2015, 45(3):52-58.
	AI Songhui, WU Chengbin, SHI Wenxing, et al. Running performance of low-temperature air-source heat pump applied in winter of Beijing[J]. Heating Ventilating & Air Conditioning, 2015, 45(3):52-58.
[13]	金旭. 双级压缩空气源热泵采暖系统实验研究[D]. 大连:大连理工大学, 2009.
[14]	王林, 陈光明, 陈斌, 等. 一种用于低温环境下新型空气源热泵循环研究[J]. 制冷学报, 2005(2):34-38.
	WANG Lin, CHEN Guangming, CHEN Bin, et al. Cycle analysis of heating and refrigeration in new air-source heat pump[J]. Journal of Refrigeration, 2005(2):34-38.
[15]	周亮亮, 李贺, 白建民, 等. 低温环境下复叠式空气源热泵热水系统的实验研究[J]. 建筑科学, 2013, 29(4):10-14.
	ZHOU Liangliang, LI He, BAI Jianmin, et al. Experimental research on hot water system based on cascade air-source heat pump under low temperature conditions[J]. Building Science, 2013, 29(4):10-14.
[16]	ODEH S, NIJMEH S, AKASH B. Performance evaluation of solar-assisted double-tube evaporator heat pump system[J]. International Communications in Heat and Mass Transfer, 2004, 31(2):191-201. doi: 10.1016/S0735-1933(03)00224-0
[17]	马坤茹, 李雪峰, 李思琦, 等. 新型太阳能/空气能直膨式热泵与空气源热泵供热性能对比[J]. 化工学报, 2020, 71(S1):375-381.
	MA Kunru, LI Xuefeng, LI Siqi, et al. Contrastive research of heating performance of direct expansion solar/air assisted heat pump system and air-source heat pump[J]. CIESC Journal, 2020, 71(S1):375-381.
[18]	周光辉, 陈圣洁, 刘寅, 等. 空气-地源双热源复合热泵低温制热特性实验研究[J]. 低温与超导, 2009, 37(10):46-48.
	ZHOU Guanghui, CHEN Shengjie, LIU Yin, et al. Experiment research on heat performance of the ground source-air double resources compound heat-pump[J]. Cryogenics & Superconductivity, 2009, 37(10):46-48.
[19]	游田, 王宝龙, 石文星. 空气-土壤双源热泵系统在我国北方地区的应用[J]. 暖通空调, 2016, 46(12):40-45.
	YOU Tian, WONG Baolong, SHI Wenxing. Air-source and ground-source heat pump application to northern regions of China[J]. Heating Ventilating & Air Conditioning, 2016, 46(12):40-45.
[20]	徐俊芳, 赵耀华, 王皆腾, 等. 空气-水双热源复合热泵系统性能试验[J]. 建筑技术, 2019, 50(1):16-19.
	XU Junfang, ZHAO Yaohua, WANG Jieteng, et al. Performance experiments for air-water dual-source composite heat pump system[J]. Architecture Technology, 2019, 50(1):16-19.
[21]	吴晓阳. 船舶机舱空气与海水复合热源热泵技术应用分析[J]. 装备制造技术, 2017(7):206-208.
	WU Xiaoyang. The application analysis on composite heat pump of marine engine room air and seawater[J]. Equipment Manufacturing Technology, 2017(7):206-208.
[22]	倪龙, 周超辉, 姚杨, 等. 空气源热泵蓄热系统形式及研究进展[J]. 制冷学报, 2017, 38(4):23-30.
	NI Long, ZHOU Chaohui, YAO Yang, et al. Research progress of air source heat pump heat storage system[J]. Journal of Refrigeration, 2017, 38(4):23-30.
[23]	韩志涛, 姚杨, 马最良, 等. 空气源热泵蓄能热气除霜新系统与实验研究[J]. 哈尔滨工业大学学报, 2007(6):901-903.
	HAN Zhitao, YAO Yang, MA Zui1iang,et al. A new air source heat pump system of energy store for heat flux defrost and its experimental study[J]. Journal of Harbin Institute of Technology, 2007(6):901-903.
[24]	周会芳, 臧润清. 除霜方法的研究及其进展[J]. 低温与超导, 2019, 47(12):78-84.
	ZHOU Huifang, ZANG Runqing. Research and development of defrosting methods[J]. Cryogenics & Superconductivity, 2019, 47(12):78-84.
[25]	冯瑞峰, 孙俊彪, 霍兵, 等. 空气源热泵除霜技术进展与区域化应用综述[J]. 科学技术与工程, 2020, 20(33):13509-13519.
	FENG Ruifeng, SUN Junbiao, HUO Bing, et al. Summary of the air source heat pump deforsting technology and reginal application[J]. Science Technology and Engineering, 2020, 20(33):13509-13519.
[26]	王沣浩, 马龙霞, 王志华, 等. 空气源热泵除霜控制方法研究现状及展望[J]. 制冷学报, 2021, 42(5):27-35.
	WANG Fenghao, MA Longxia, WANG Zhihua, et al. Research status and prospect on deforsting control method of air source heat pump[J]. Journal of Refrigeration, 2021, 42(5):27-35.
[27]	胡亚欣, 李红伟, 亓新, 等. 智能云多联式空调(热泵)机组智能水平评价技术规范标准解读[J]. 中国标准化, 2021(13):170-174.
	HU Yaxin, LI Hongwei, QI Xin, et al. Interpretation of the technical specification for evaluation of intelligent level of intelligent cloud multi-connected air-condition (heat-pump) unit[J]. China Standardization, 2021(13):170-174.
[28]	周云龙. 汽车空调对油耗的影响及节能技术[J]. 现代工业经济和信息化, 2020, 10(9):46-47.
	ZHOU Yunlong. Influence of automobile air conditioning on fuel consumption and energy saving technology[J]. Modern Industrial Economy and Informationization, 2020, 10(9):46-47.
[29]	赵宇, 嵇天炜, 瞿晓华, 等. 电动汽车热泵空调系统综述[J]. 制冷与空调, 2020, 20(7):72-81.
	ZHAO Yu, JI Tianwei, QU Xiaohua, et al. Review of heat pump system in electric vehicles[J]. Refrigeration and Air-conditioning, 2020, 20(7):72-81.
[30]	何曙. 我国家用空调器能效标准及节能技术发展综述[J]. 家电科技, 2012(5):62-63.
	HE Shu. Summary of energy efficiency standards and energy saving technology development of domestic air conditioners in China[J]. Journal of Appliance Science and Technology, 2012(5):62-63.
[31]	成建宏, 邵双全, 付裕, 等. 房间空调器附加功能发展及对节能的影响探讨[J]. 制冷与空调, 2020, 20(11):6-8,37.
	CHENG Jianhong, SHAO Shuangquan, FU Yu, et al. Discussion on the development of additional function of room air conditioner and influence on energy saving[J]. Refrigeration and Air-conditioning, 2020, 20(11):6-8,37.
[32]	马一太, 王洪利. 多联机空调系统及其能效标准进展[J]. 机械工业标准化与质量, 2008(2):21-23.
	MA Yitai, WANG Hongli. Progress of multi split air conditioning system and its energy efficiency standards[J]. Machinery Industry Standardization and Quality, 2008(2):21-23.
[33]	肖寒松, 张国辉, 石文星, 等. 多联机控制技术进展与展望[J]. 制冷与空调, 2019, 19(11):69-79.
	XIAO Hansong, ZHANG Guohui, SHI Wenxing, et al. Progress and prospects of the control technology for multi-split air conditioner[J]. Refrigeration and Air-conditioning, 2019, 19(11):69-79.
[34]	王强, 杨禹尧, 夏礼如, 等. 热泵技术在温室中的应用[J]. 中国农学通报, 2020, 36(29):139-144.
	WANG Qiang, YANG Yuyao, XIA Liru, et al. Application of heat pump technology in greenhouse[J]. Chinese Agricultural Science Bulletin, 2020, 36(29):139-144.
[35]	辜松, 初麒, 杨艳丽, 等. 温室空气源热泵加温系统的应用[J]. 农业工程技术, 2017, 37(22):26-30.
	GU Song, CHU Qi, YANG Yanli, et al. Application of greenhouse air source heat pump heating system[J]. Agricultural Engineering Technology, 2017, 37(22):26-30.
[36]	邵鹏华. 空气源热泵在煤矿供热改造中的应用[J]. 暖通空调, 2021, 51(7):91-94.
	SHAO Penhua. Application of air-source heat pumps to coal mine heating transformation[J]. Heating Ventilating & Air Conditioning, 2021, 51(7):91-94.
[37]	秦磊磊, 朱建军, 刘小波, 等. 空气源热泵加热技术在油井加温系统的应用[J]. 石油石化节能, 2019, 9(6):14-20.
	QIN Leilei, ZHU Jianjun, LIU Xiaobo, et al. Application of air source heat pump heating technology in oil well heating system[J]. Energy Conservation in Petroleum & Petrochemical Industry, 2019, 9(6):14-20.
[38]	王霞. 浅析超低温空气源热泵在公路房建中的应用[J]. 智能城市, 2021, 7(13):20-21.
	WANG Xia. Analysis on the application of ultra-low temperature air source heat pump in highway housing construction[J]. Intelligent City, 2021, 7(13):20-21.
[39]	冯晓娟. CO₂空气源热泵热水系统在铁路站段中的应用[J]. 铁路节能环保与安全卫生, 2019, 9(2):30-32,55.
	FENG Xiaojuan. Application of CO₂ air source heat pump hot water system in railway station and depot[J]. Railway Energy Saving & Environmental Protection & Occupational Safety and Health, 2019, 9(2):30-32,55.
[40]	XU Shuxue, WANG Yueyue, NIU Jianhui, et al. 'Coal-to-electricity' project is ongoing in North China[J]. Energy, 2020, 191, 15:116525.
[41]	刘世杰, 孙慧敏. 空气源热泵技术在船舶机舱中的应用分析[J]. 中国水运, 2021(2):123-125.
	LIU Shijie, SUN Huimin. Application analysis of air source heat pump technology in marine engine room[J]. China Water Transport, 2021(2):123-125.
[42]	吴燕国, 霍韶波, 李淼. 空气源热泵在五星级酒店热水系统中的应用及辅助措施[J]. 低碳世界, 2021, 11(3):102-104.
	WU Yanguo, HUO Shaobo, LI Miao. Application and auxiliary measures of air source heat pump in hot water system of five-star hotel[J]. Low Carbon World, 2021, 11(3):102-104.
[43]	尹应德, 徐路生, 黄旭阳, 等. 基于全年综合能效评定方法的空气源热泵热水系统性能测试研究[J]. 高校化学工程学报, 2018, 32(4):933-939.
	YIN Yingde, XU Lusheng, HUANG Xuyang, et al. Performance of air source heat pump domestic hot water system under seasonal energy efficiency assessment[J]. Journal of Chemical Engineering of Chinese Universities, 2018, 32(4):933-939.
[44]	YAN H Z, HU B, WANG R Z. Air-source heat pump heating based water vapor compression for localized steam sterilization applications during the COVID-19 pandemic[J]. Renewable and Sustainable Energy Reviews, 2021, 145:111026. doi: 10.1016/j.rser.2021.111026
[45]	XU Z W, LIU F, XU W, et al. Atmospheric air quality in Beijing improved by application of air source heat pump (ASHP) systems[J]. Journal of Cleaner Production, 2020, 257:120582. doi: 10.1016/j.jclepro.2020.120582
[46]	徐昭炜, 杨强, 王智超, 等. 北京市农村地区清洁取暖运行效果监测评价[J]. 建设科技, 2020 (2):10-13.
	XU Zhaowei, YANG Qiang, WANG Zhichao, et al. Monitoring and evaluation on the operation effects of clean heating in rural areas of Beijing[J]. Construction Science and Technology, 2020 (2):10-13.
[47]	赵国涛, 钱国明, 王盛. “双碳”目标下绿色电力低碳发展的路径分析[J]. 华电技术, 2021, 43(6):11-20.
	ZHAO Guotao, QIAN Guoming, WANG Sheng. Analysis on green and low-carbon development path for power industry to realize carbon peak and carbon neutrality[J]. Huadian Technology, 2021, 43(6):11-20.
[48]	刘成波. 不同空调系统的碳足迹分析[J]. 建筑热能通风空调, 2011, 30(6):14-16,50.
	LIU Chengbo. Carbon footprint analysis for different air-conditioning system[J]. Building Energy & Environment, 2011, 30(6):14-16,50.
[49]	GAUR A S, FITIWI D Z, CURTIS J. Heat pumps and our low-carbon future: A comprehensive review[J]. Energy Research & Social Science, 2021, 71:101764.
[50]	李昭, 李宝让, 陈豪志, 等. 相变储热技术研究进展[J]. 化工进展, 2020, 39(12):5066-5085.
	LI Zhao, LI Baorang, CHEN Haozhi, et al. State of the art review on phase change thermal energy storage technology[J]. Chemical Industry and Engineering Progress, 2020, 39(12):5066-5085.
[51]	钟声远, 赵军, 李浩, 等. 基于城市功能区划分的分布式相变蓄热站热经济性分析[J]. 华电技术, 2020, 42(4):23-30.
	ZHONG Shengyuan, ZHAO Jun, LI Hao, et al. Thermal economy analysis of distributed phase change heat storage stations based on urban functional zoning[J]. Huadian Technology, 2020, 42(4):23-30.
[52]	张朝晖. 制冷空调技术创新与实践[M]. 北京: 中国纺织出版社, 2019.

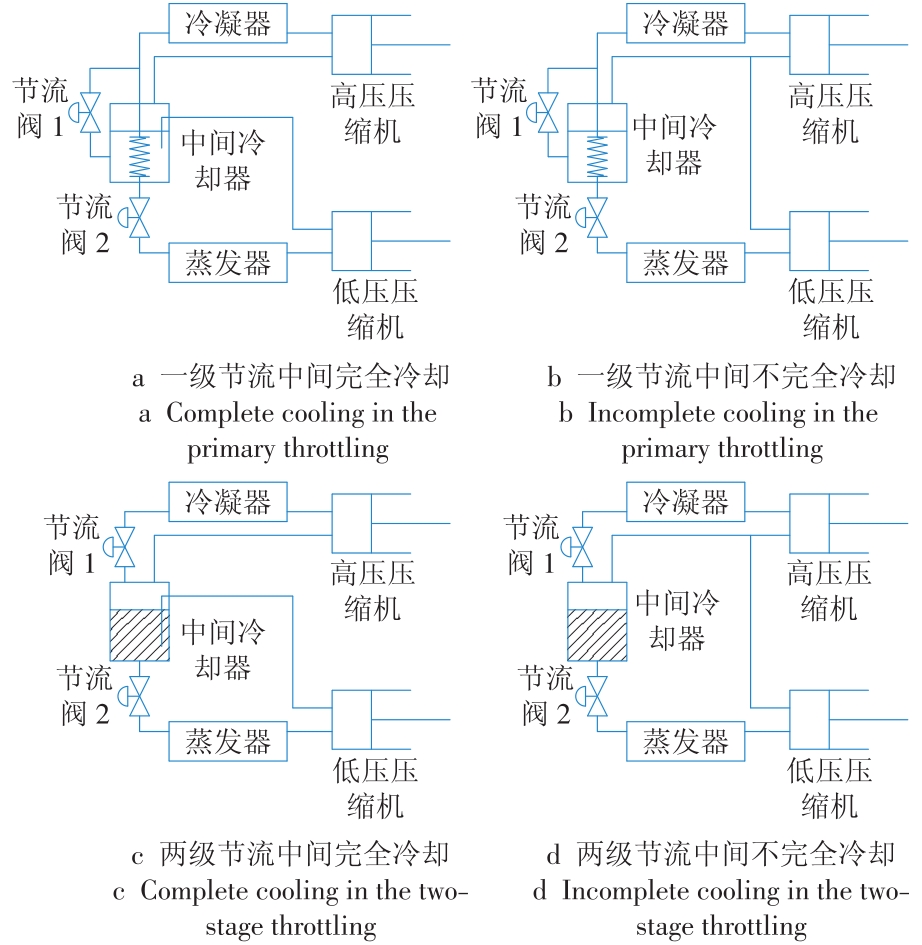

循环形式	高压压缩机功率/kW	低压压缩机功率/kW	高压压缩机排气温度/℃	理论COP	蒸发器冷负荷/kW
一级节流中间完全冷却	1.645	0.992	94.03	1.896 1	3.204
一级节流中间不完全冷却	1.603	0.998	110.90	1.922 0	3.229
两级节流中间完全冷却	1.645	1.085	94.03	1.831 7	3.592
两级节流中间不完全冷却	1.587	0.982	110.51	1.946 4	3.251

循环系统类型		优点	缺点	适宜运行工况

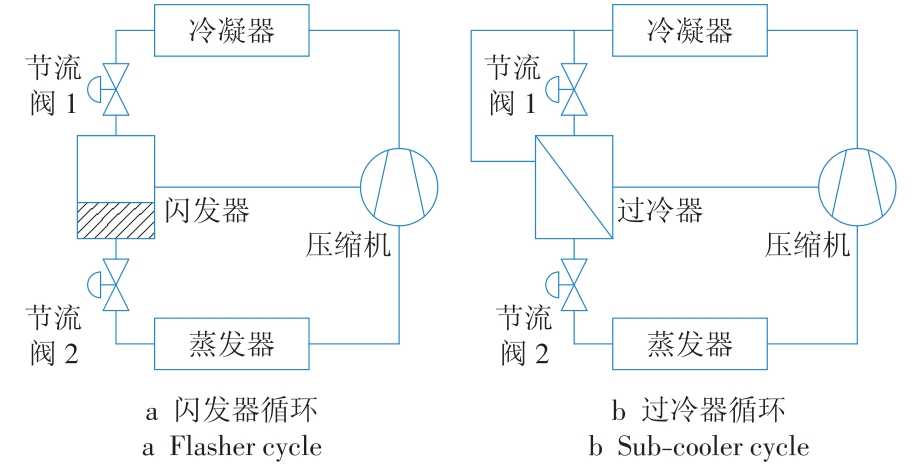

准二级压缩热泵系统	带过冷器	结构简单	分流比需要严格控制	在-30 ℃的低温环境下,可取代双级压缩系统
准二级压缩热泵系统	带闪发器	低温时制热性能优于带过冷器的系统	分流比需要严格控制	寒冷地区小型空气源热泵空调的较佳选择
双级压缩热泵系统	带中间冷却器	排气温度较低,系统适应性提高	运行范围相对较小	应用于蒸发温度和冷凝温度相差较大的工况
双级压缩热泵系统	带经济器	排气温度不高,系统COP提高	逆循环除霜有一定的局限性	在-15 ℃的低温环境下,性能优于准二级压缩热泵系统
复叠式压缩热泵系统		采用2种不同的制冷剂,在各自较好的范围工作	COP相对较低,难以部分负荷运行	特定设计工况

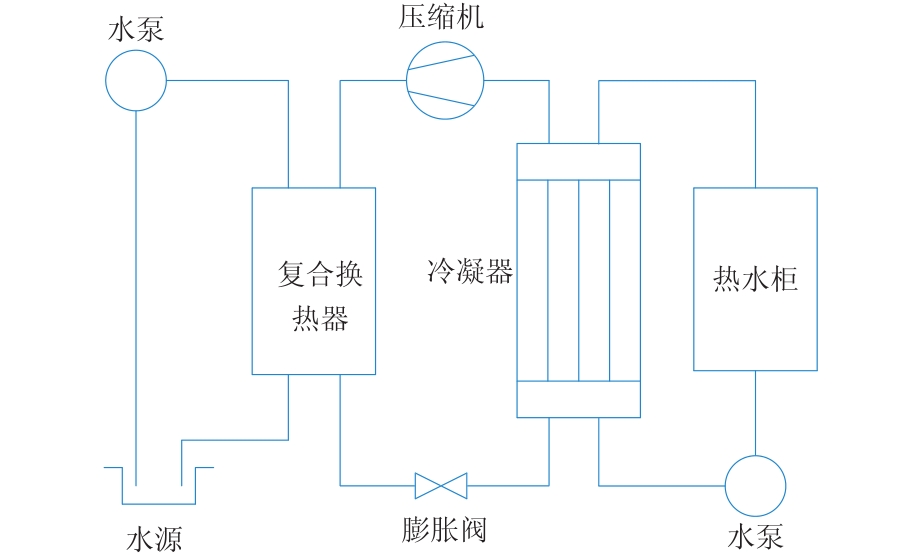

多源耦合热泵循环		可实现不同工况下的更优匹配,应用范围更广	部分多源热泵初投资较高	严寒地区,单一热源受限工况
空气源热泵空调-蓄热/冷系统		保障低温运行效率,解决结霜问题,调节电力负荷	初投资相对较高	低温地区

除霜方法		优点	缺点	具体方式和原理
外加能量	电加热	简单	能耗增大	在膨胀阀和蒸发器间增设电加热器,除霜时开启电加热器
	外加电/磁场	系统稳定性好,不影响室内供热	系统复杂,成本高	利用外场影响水分子排布、霜层生长等,使冷壁面形成霜晶并掉落
	超声波	效率高,制热不间断	振动大	干扰早期的霜晶体生长,起到抑制结霜的效果
不需外加能量	逆循环	无需增加额外的设备	室内舒适性降低	利用四通换向阀将室外机变成冷凝器进行除霜
	蓄热	恢复正常制热速度快,可靠性高	蓄热阶段可能影响制热效果	在压缩机出口或膨胀阀前设置蓄热装置,为除霜提供热源
	热气旁通	可保证室内的舒适性	出现液击的风险变大,除霜时间长	压缩机与室外换热器之间设置旁通,使压缩机排气直接进入室外换热器进行除霜
冷壁面改性	疏水涂层	霜晶核生成时间相对较晚	在大规模应用还不成熟,成本高	疏水涂层应用仿生学,减少霜层厚度
改变空气因素	降低水蒸气比例	有效抑制霜层的形成	系统体积庞大、控制复杂	外机进口气体通过吸附床来降低相对湿度和采用亲水涂层等

现存问题	方法和技术		控制原理
严寒地区供热量不足	设计、改良变频控制系统		耦合多级、多源系统,同时采取时间控制、制热量优先等控制方式提升系统能效
严寒地区供热量不足	三缸压缩机变容量控制技术		根据环境温度调控变容控制部件的开启/关闭,实现最优容积比匹配
压缩机频繁启停	基于控制回风温度策略和能耗控制策略		根据环境条件及能耗控制策略等控制压缩机启停间隔
空气源热泵空调除霜^[26]	直接除霜	显微成像技术	通过显微摄像机拍摄结霜图像,再利用图像处理技术输出霜层厚度
		激光测厚技术	通过激光位移传感器测量霜层厚度
		千分测厚技术	利用千分测厚仪直接测量霜层厚度
		探针-测微仪测厚技术	利用探针观测霜层表面的微观形貌
		光电耦合技术	利用光电技术判断换热器表面是否结霜
	间接除霜	定时除霜法	设定除霜周期定时除霜
		温度除霜法	通过测量换热器表面温度判定是否需要除霜
		温度-时间除霜法	耦合换热器表面温度及运行时间控制除霜节点
		湿度-温度时间除霜法	在温度-时间基础上考虑湿度对除霜时间的影响,耦合3个参数控制
		空气压差除霜法	通过测量工质侧空气侧压差判断是否需要除霜
		最大平均供热能力除霜控制法	以热泵工质所提供的平均供热能力达到最大时开始除霜
		制冷剂过热度	通过测量制冷剂出口过热度判定是否需要除霜
	智能除霜	自适应模糊控制法	对输入变量模糊化处理及模糊推理,判断控制规则是否有效,对结霜控制进行适应性调节
	智能除霜	人工神经网络控制法	基于试验数据中关于结霜的变量,建立变量间的非线性关系,进而实现合理的除霜控制

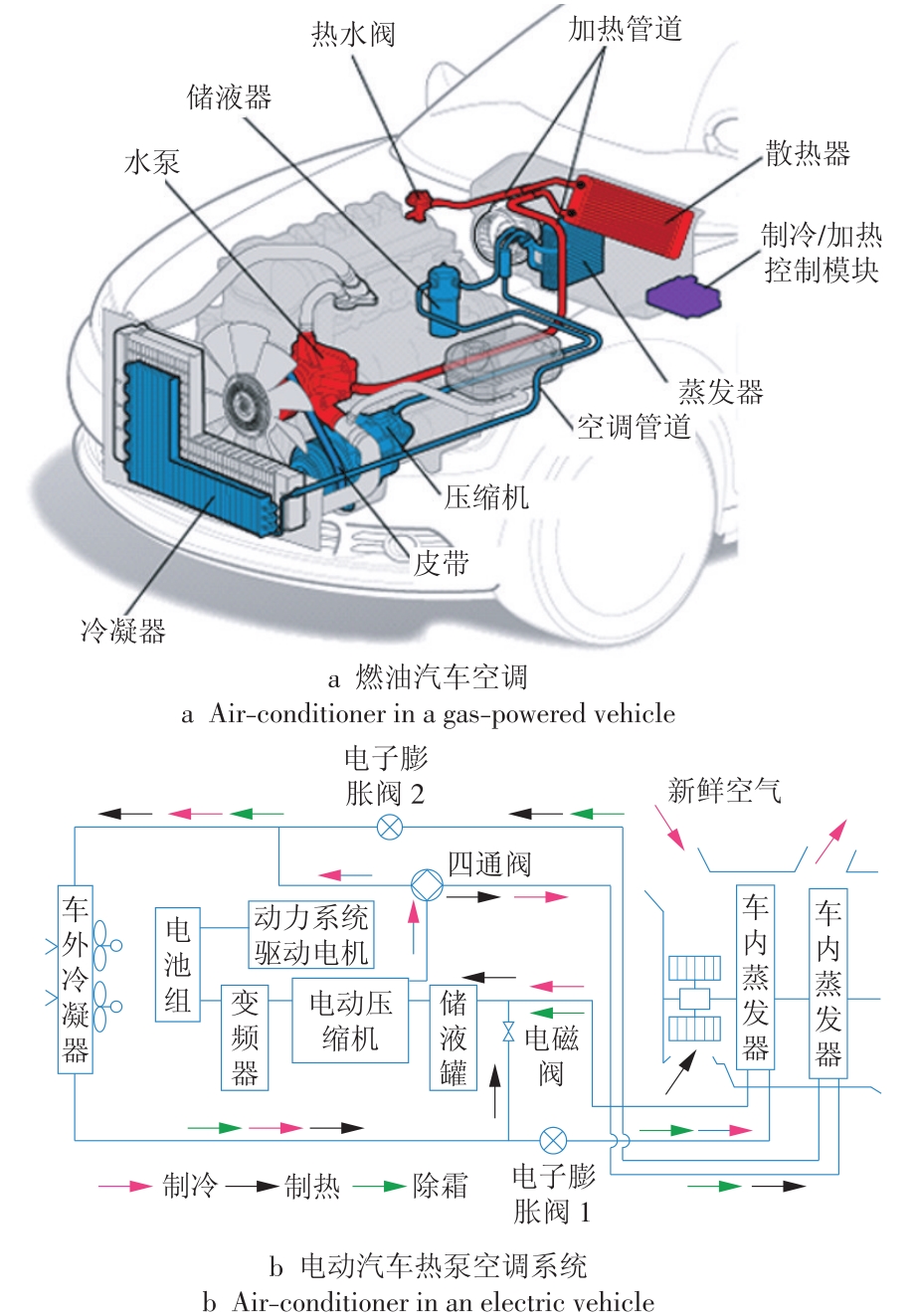

节能措施	原理和特点	实施案例
系统改进	对于电动汽车,减少空调系统蓄电池输出的电功率	电动热泵式空调系统、电动压缩式制冷-电加热采暖空调系统、余热空调及复合热泵空调系统以及储能式空调系统
高效压缩机	涡旋压缩机结构简单、体积小、质量小、流动损失小;转速调节范围大,效率变化不大	摇板式压缩机、斜板式压缩机、变排量压缩机、外部控制阀、内部控制阀等
换热器	换热器要能满足车内热湿负荷波动较大的要求,要有更高的单位体积换热量,具有抗震性、密封性	管翅式换热器、管带式换热器、板翅式换热器、微通道换热器等
自动控制系统及人机交互	平衡汽车空调复杂功能与易用性之间的关系,为用户提供复杂但易用的空调控制界面,更加科学地管理空调系统运行	经济模式（ECO）控制、启停功能控制等节能控制技术;外控变排量压缩机、同轴管等空调节能部件

空气源热泵空调技术应用现状及发展前景

Application status and perspectives of air-source heat pump air conditioning technology

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 20

参考文献 52

相关文章 15

编辑推荐

Metrics

本文评价

项目	常见问题	节能措施
环境建筑	施工缺乏规范围护结构保温性差输送介质散热量大废弃热量大	科学规范施工要求使用中空玻璃门窗,管道包裹保温材料,加强保温性能增强建筑通风效果,构建主动式暖通空调系统合理优化通风布局,调节新风量,减少能耗
系统设计	新技术推广不足部件层面上的研发不足适应室外环境变化的能力不足空调系统缺乏维护,使用寿命降低	推广变频技术、变容量调节等节能技术开发高效节能部件,优化换热器结构设计采用复合系统,分时段切换冷源系统运行模式采用空调系统全生命周期管理,定期检修系统因地制宜,采用新风回风混合、电加热辅助稳定室外工况等措施提高系统运行效率
智能控制	制造成本高智能化水平整体偏低信息安全风险高平台之间不能互联互通	完善生产工艺,调研市场用户需求加强智能技术的开发解决终端应用程序（APP）的信息漏洞、加强口令及密码次数限制、提高敏感信息存储安全厂家加强合作,减少平台开发的资源浪费

项目	电热水锅炉	燃气锅炉	柴油锅炉	太阳能热水器	空气源热泵
能源类型	电能	液化气	轻柴油	太阳能+电能	空气热能+电能
热量需求/kJ	167 472	167 472	167 472	167 472	167 472
能源热值	3 600.65 kJ/(kW·h)	45 217.44 kJ/m³	42 705.36 kJ/kg	3 600.65 kJ/(kW·h)	3 600.65 kJ/(kW·h)
年平均热效率/%	90	70	70	270	460
每日总耗能	51.68 kW·h	5.29 m³	5.60 kg	17.23 kW·h	10.10 kW·h
能源单价(广州)	0.8 元/(kW·h)	5.6 元/m³	4.9 元/kg	0.8 元/(kW·h)	0.8 元/(kW·h)
年运行费用/元	14 868	10 656	9 900	4 956	2 916

行业	目的	特点	挑战
农林牧渔业	维持温内温度	模块化控制,操作简单,设备紧凑,占地少	投资相对大,仅在花卉种植等效益较高场合使用
采矿业	空气加热,矿井口防冻送风	制冷剂和空气一次换热管,管路简单,可远程控制	螺杆式双级热泵噪声较大,涡旋式热泵无法满足要求
制造烘干业	加热循环风,烘干物料	模块化设计,烘干品质好,适用不同烘干温度的物料	需要燃气辅助快速升温,室内粉尘等颗粒影响设备长期使用
建筑业	制取生活热水,冬季采暖	经济效益高,安全性高,安装方便,维护简易	低温环境结霜影响设备效率,同时影响建筑的舒适度
交通运输业	制取热水,采暖	不受地理条件、能源来源等的限制,安装条件灵活	相对密闭的空间影响热泵效率,压缩机排气温度较低
住宿和餐饮业	提供洗浴、洗涤、洗菜等热水	用水时段集中,可夜间谷电时段蓄热,经济性好	普通空气源热泵出水温度低,蓄热水箱容积大、占地面积大
卫生和社会工作	高温蒸汽杀菌消毒	能够满足不同水温、长时间、大需求等要求	热泵出口温度低,需要蒸汽压缩机辅助提供高温蒸汽

[1]	李彬, 胡纯瑾, 王婧. 基于EEMD-BiLSTM的可调节负荷预测方法[J]. 综合智慧能源, 2022, 44(9): 33-39.
[2]	王开亭, 李小斌, 张红娜, 刘糁, 曲凯阳, 李凤臣. 集中供热系统中应用湍流减阻剂的节能减排综合性能评价[J]. 综合智慧能源, 2022, 44(9): 40-50.
[3]	张旭, 张浩浩, 顾吉浩. 室温空间特性差异性分析及抽样推断方法研究[J]. 综合智慧能源, 2022, 44(9): 51-58.
[4]	高圆, 李智, 李甲鸿, 高九涛, 李成新, 李长久. 金属支撑固体氧化物燃料电池技术进展[J]. 综合智慧能源, 2022, 44(8): 1-24.
[5]	喻小宝, 章天浩, 邓思维. 数字化背景下电力数据要素定价机制优化研究[J]. 综合智慧能源, 2022, 44(7): 81-89.
[6]	彭占磊, 杨之乐, 杨文强, 李慷. 电化学储能参与电力系统规划运行方法综述[J]. 综合智慧能源, 2022, 44(6): 37-44.
[7]	王鑫, 陈祖翠, 卞在平, 王业耀, 吴育苗. 基于粒子群优化算法的智慧微电网风光储容量优化配置[J]. 综合智慧能源, 2022, 44(6): 52-58.
[8]	郭恒元, 冯小峰, 李国栋, 段志国, 李远征. 含制氢装置的机组组合与检修低碳协同优化研究[J]. 综合智慧能源, 2022, 44(5): 78-87.
[9]	左文东, 李彪, 郭宝刚, 高晓宇, 顾吉浩, 王维贺, 董智鹏. 基于大数据分析的二级网智能平衡系统应用[J]. 综合智慧能源, 2022, 44(3): 44-49.
[10]	闫新春, 曹欢, 华云鹏. 基于人工智能的锅炉受热面管壁温度预测[J]. 综合智慧能源, 2022, 44(3): 58-62.
[11]	马栋梁, 陈辉, 朱延海, 蒋园. 发电机组非计划停机事件的贝叶斯网络分析[J]. 综合智慧能源, 2022, 44(3): 77-82.
[12]	王一铮, 胡嘉骅, 唐琦雯, 赵一琰, 沈琪. 电力现货市场背景下的水电出力优化与光伏发电消纳[J]. 综合智慧能源, 2022, 44(2): 73-79.
[13]	杨冬梅, 何国鑫, 朱金大, 王琦, 耿健, 王俊, 李宁. 边缘计算在综合能源系统运行控制中的应用[J]. 综合智慧能源, 2022, 44(1): 49-55.
[14]	李炜, 严川, 盛庆博, 王建平, 王晓东, 谭嘉. 大数据背景下智能配电网运营管理方法研究[J]. 华电技术, 2021, 43(8): 33-40.
[15]	贾志军, 白德龙, 宋燕杰, 王剑飞, 李春新. 基于KPCA算法的电厂设备在线故障诊断研究[J]. 华电技术, 2021, 43(8): 48-53.
