商住园区综合能源供暖（冷）系统的方案设计及运行经济性研究

doi:10.3969/j.issn.2097-0706.2023.12.003

综合智慧能源 ›› 2023, Vol. 45 ›› Issue (12): 20-28.doi: 10.3969/j.issn.2097-0706.2023.12.003

商住园区综合能源供暖（冷）系统的方案设计及运行经济性研究

刘媛媛¹(), 刘芳芳², 贾天翔¹, 韩昭³, 商永强¹, 姜曙⁴

1.华电郑州机械设计研究院有限公司，郑州 450046
2.国网河南省电力公司技能培训中心，郑州 450051
3.石家庄华电供热集团有限公司，石家庄 050011
4.河南工程学院土木工程学院，郑州 464211

收稿日期:2023-07-17 修回日期:2023-10-23 出版日期:2023-12-25 发布日期:2023-10-25
作者简介:刘媛媛（1989），女，工程师，硕士，从事地热能利用、综合智慧能源系统方面的研究，liuyuanyuan@chec.com.cn。
基金资助:
中国华电集团科技项目(CHDKJ22-01-23);河南工程学院横向项目(HKJ2023006)

Design of the integrated energy heating（cooling） system for a commercial and residential park and its economy analysis

LIU Yuanyuan¹(), LIU Fangfang², JIA Tianxiang¹, HAN Zhao³, SHANG Yongqiang¹, JIANG Shu⁴

1. Huadian Zhengzhou Mechanical Design Institute Company Limited，Zhengzhou 450046，China
2. State Grid Henan Skills raining Center，Zhengzhou 450051
3. Shijiazhuang Huadian Heating Supply Group Company Limited，Shijiazhuang 50041，China
4. School of Civil Engineering，Henan University of Engineering，Zhengzhou 464211，China

Received:2023-07-17 Revised:2023-10-23 Online:2023-12-25 Published:2023-10-25
Supported by:
Science and Technology Program of China Huadian Corporation(CHDKJ22-01-23);Henan University of Engineering Horizontal Project(HKJ2023006)

摘要/Abstract

摘要：

“双碳”目标下，通过可再生能源和综合能源系统实现清洁供暖（冷）是拓展现有供热能力、解决供暖（冷）民生需求、实现建筑节能减排的重要途径。以我国北方某商住园区综合能源供暖（冷）项目为研究对象，依次开展项目负荷分析、区域资源分析和冷热源优化分析，提出2种“集中热网+可再生能源”综合能源供暖（冷）方案。通过装机方案和运行经济性对比分析，结果表明：相比于方案2，方案1减少了空气源热泵，增加了蓄能系统并以电锅炉作为极寒期的调峰热源，供暖季运行电费和购热费合计减少18.6%，制冷机组装机减少30.8%，供冷季运行电费减少35.4%，年运行成本降低20.8%。研究成果将为同类型综合能源项目的方案设计和运行策略优化提供借鉴。

关键词: “双碳”目标, 地热能, 土壤源热泵, 蓄热, 蓄冷, 运行优化, 可再生能源, 综合能源系统, 清洁供暖（冷）

Abstract:

In the context of dual carbon， combining renewable energy with integrated energy systems is an important way to expand the current heating capacity and provide clean heating（cooling），so as to meet people's livelihood needs， and achieve building energy conservation and emission reduction simultaneously. Taking the comprehensive energy heating（cooling）project of a commercial and residential park in north China as the research object，this paper carries out project load analysis，regional resource analysis，and cold and heat source optimization analysis，and puts forward two comprehensive energy heating（cooling）schemes with "central heat network + renewable energy" concept. Scheme 1 removes air source heat pumps，adds an energy storage system and uses an electric boiler as heat source in extremely cold periods. The results of the comparative analysis on two installation schemes and operational economy show that the total expense including electricity bill and heat purchase cost in heating season of scheme 1 is 18.6% lower than that of scheme 2. And the installation capacity of refrigeration unit， electricity bill for cooling， and annually operational cost of scheme 1 are 30.8%， 35.4% and 20.8% lower than that of scheme 2， respectively. This analysis provides reference for the design and operation strategy optimization of integrated energy projects of the same type.

Key words: "dual carbon" goal, geothermal energy, soil source heat pump, heat storage, cold storage, operation optimization, renewable energy, integrated energy system, clean heating（cooling）

中图分类号:

TK01

刘媛媛, 刘芳芳, 贾天翔, 韩昭, 商永强, 姜曙. 商住园区综合能源供暖（冷）系统的方案设计及运行经济性研究[J]. 综合智慧能源, 2023, 45(12): 20-28.

LIU Yuanyuan, LIU Fangfang, JIA Tianxiang, HAN Zhao, SHANG Yongqiang, JIANG Shu. Design of the integrated energy heating（cooling） system for a commercial and residential park and its economy analysis[J]. Integrated Intelligent Energy, 2023, 45(12): 20-28.

图/表 12

表1

图1

图2

表2

表3

图3

表4

表5

表6

表7

表8

表9

参考文献 23

[1]	中国建筑能耗研究报告2020[J]. 建筑节能(中英文), 2021, 49(2):1-6.
	China building energy consumption annual report 2020[J]. Building Energy Efficiency, 2021, 49(2):1-6.
[2]	江亿. 我国建筑能耗趋势与节能重点[J]. 建设科技, 2006(7):10-13,15.
	JIANG Yi. The trend and important energy efficiency points in our country[J]. Construction Science and Technology, 2006(7):10-13,15.
[3]	方豪, 夏建军, 林波荣, 等. 北方城市清洁供暖现状和技术路线研究[J]. 区域供热, 2018(1):11-18.
	FANG Hao, XIA Jianjun, LIN Borong, et al. Study on the current situation and technical route of clean heating in northern cities[J]. District Heating, 2018(1):11-18.
[4]	龙惟定. 夏热冬冷地区住宅供暖问题刍议[J]. 暖通空调, 2013, 43(6):42-49.
	LONG Weiding. Comment on residential building heating in hot summer and cold winter zone[J]. Heating Ventilating & Air Conditioning, 2013, 43(6):42-49.
[5]	李丹, 张华玲. 南方供暖需求现状及技术分析[J]. 制冷与空调, 2013, 27(6):621-625.
	LI Dan, ZHANG Hualing. The demand status and technology analysis of southern heating[J]. Refrigeration & Air Conditioning, 2013, 27(6):621-625.
[6]	康艳兵, 张建国, 张扬. 我国热电联产集中供热的发展现状、问题与建议[J]. 中国能源, 2008, 30(10):8-13.
	KANG Yanbing, ZHANG Jianguo, ZHANG Yang. Study on current status, barriers and recommendations of China's CHP/DHC market development[J]. Energy of China, 2008, 30(10):8-13.
[7]	龙惟定, 梁浩. 我国城市建筑碳达峰与碳中和路径探讨[J]. 暖通空调, 2021, 51(4):1-17.
	LONG Weiding, LIANG Hao. Discussion on paths of carbon peak and carbon neutrality of urban buildings in China[J]. Heating Ventilating & Air Conditioning, 2021, 51(4):1-17.
[8]	刁乃仁, 方肇洪. 地源热泵——建筑节能新技术[J]. 建筑热能通风空调, 2004, 23(3):18-23.
	DIAO Nairen, FANG Zhaohong. Ground source heat pumps—A promising technology for energy conservation in buildings[J]. Building Energy & Environment, 2004, 23(3):18-23.
[9]	王沣浩, 王志华, 郑煜鑫, 等. 低温环境下空气源热泵的研究现状及展望[J]. 制冷学报, 2013, 34(5):47-54.
	WANG Fenghao, WANG Zhihua, ZHENG Yuxin, et al. Research progress and prospect of air source heat pump in low temperature environment[J]. Journal of Refrigeration, 2013, 34(5):47-54.
[10]	常世钧, 龚光彩. 冷热源及建筑节能的研究现状和进展[J]. 建筑热能通风空调, 2003, 22(5):18-23.
	CHANG Shijun, GONG Guangcai. Research situation on cool and heat source as well as building energy conservation[J]. Building Energy & Environment, 2003, 22(5):18-23.
[11]	EKREN O, EKREN B Y. Size optimization of a PV/wind hybrid energy conversion system with battery storage using simulated annealing[J]. Applied Energy, 2010, 87(2):592-598. doi: 10.1016/j.apenergy.2009.05.022
[12]	付文锋, 李嘉华, 王蓝婧, 等. 基于动态自适应粒子群算法的二次再热燃煤-捕碳机组热力系统优化设计[J]. 中国电机工程学报, 2017, 37(9):2652-2659.
	FU Wenfeng, LI Jiahua, WANG Lanjing, et al. Optimal design for thermodynamics system of double reheat coal-fired power plants with post-combustion carbon capture based on dynamic adaptive particle swarm optimization[J]. Proceedings of the CSEE, 2017, 37(9):2652-2660.
[13]	龙惟定. 绿色产业园区的需求侧能源规划[J]. 上海节能, 2016, 334(10):533-539.
	LONG Weiding. Demand side energy planning of green industry park[J]. Shanghai Energy Saving, 2016, 334(10):533-539.
[14]	顾伟, 陆帅, 王珺, 等. 多区域综合能源系统热网建模及系统运行优化[J]. 中国电机工程学报, 2017, 37(5):1305-1316.
	GU Wei, LU Shuai, WANG Jun, et al. Modeling of the heating network for multi-district integrated energy system and its operation optimization[J]. Proceedings of the CSEE, 2017, 37(5):1305-1316.
[15]	熊显智, 程晓绚, 李嘉丰, 等. 多能互补的综合能源供热系统工程设计及优化[J]. 全球能源互联网, 2021, 4(2):153-162.
	XIONG Xianzhi, CHENG Xiaoxuan, LI Jiafeng, et al. Engineering design and optimization of multi-energy heating systems[J]. Journal of Global Energy Interconnection, 2021, 4(2):153-162.
[16]	吴迪. 综合能源系统优化设计方法与运行特性研究[D]. 北京: 华北电力大学, 2021.
	WU Di. Research on optimization design method and operation performances of integrated energy system[D]. Beijing: North China Electric Power University, 2021.
[17]	郇嘉嘉, 赵瑾, 曾诚玉, 等. 园区综合能源系统规划及优化配置方案[J]. 现代电力, 2020, 37(3):303-309.
	HUAN Jiajia, ZHAO Jin, ZENG Chengyu, et al. Integrated energy system planning in parks and optimal allocation schemes[J]. Modern Electric Power, 2020, 37(3):303-309.
[18]	丁月清, 洪增林, 金光, 等. 关中地区清洁能源供暖综合效益评价——西安某商业建筑的案例实证[J]. 自然资源学报, 2020, 35(11):2759-2769. doi: 10.31497/zrzyxb.20201115
	DING Yueqing, HONG Zenglin, JIN Guang, et al. Calculation and evaluation of the comprehensive benefit ratio of clean energy utilization:Taking clean energy heating in guanzhong plain as an example[J]. Journal of Natural Resources, 2020, 35(11):2759-2769. doi: 10.31497/zrzyxb.20201115
[19]	刘自发, 谭雅之, 李炯, 等. 区域综合能源系统规划关键问题研究综述[J]. 综合智慧能源, 2022, 44(6):12-24. doi: 10.3969/j.issn.2097-0706.2022.06.002
	LIU Zifa, TAN Yazhi, LI Jiong, et al. Review on key points in the planning for a district-level integrated energy system[J]. Integrated Intelligent Energy, 2022, 44(6):12-24. doi: 10.3969/j.issn.2097-0706.2022.06.002
[20]	余莉, 徐静静, 马兰芳, 等. 综合能源服务项目新增热泵系统的案例分析[J]. 综合智慧能源, 2022, 44(1):72-79. doi: 10.3969/j.issn.2097-0706.2022.01.010
	YU Li, XU Jingjing, MA Lanfang, et al. Case study on the integrated energy service project with newly installed heat pumps[J]. Integrated Intelligent Energy, 2022, 44(1):72-79. doi: 10.3969/j.issn.2097-0706.2022.01.010
[21]	郭祚刚, 袁智勇, 徐敏, 等. 多能互补综合能源系统混合能流计算方法及算例[J]. 综合智慧能源, 2022, 44(7):58-65. doi: 10.3969/j.issn.2097-0706.2022.07.007
	GUO Zuogang, YUAN Zhiyong, XU Min, et al. Multi-energy flow calculation method for multi-energy complementary integrated energy systems[J]. Integrated Intelligent Energy, 2022, 44(7):58-65. doi: 10.3969/j.issn.2097-0706.2022.07.007
[22]	赵建立, 汤卓凡, 王桂林, 等. 具有储能作用的用户侧资源运行特性[J]. 综合智慧能源, 2022, 44(2): 8-14. doi: 10.3969/j.issn.2097-0706.2022.02.002
	ZHAO Jianli, TANG Zhuofan, WANG Guilin, et al. Operation characteristics of user-side resources with energy storage function[J]. Integrated Intelligent Energy, 2022, 44(2): 8-14. doi: 10.3969/j.issn.2097-0706.2022.02.002
[23]	方旭, 彭雪风, 张凯, 等. 燃煤热电联产系统冷端余能供热改造研究进展[J]. 华电技术, 2021, 43(3): 48-56.
	FANG Xu, PENG Xuefeng, ZHANG Kai, et al. Development of heating retrofit using waste heat from coal-fired CHP system cold end[J]. Huadian Technology, 2021, 43(3): 48-56.

计算参数		值
年平均温度/℃		13.4
室外计算温度、湿度	冬季供暖室外计算温度/℃	-6.2
	冬季空气调节室外计算温度/℃	-8.8
	冬季空气调节室外计算相对湿度/%	55
	夏季空气调节室外计算干球温度/℃	35.1
	夏季空气调节室外计算湿球温度/℃	26.8
	夏季空气调节室外计算日平均温度/℃	30.0
	夏季通风室外计算温度/℃	30.8
	夏季通风室外计算相对湿度/%	60
室外风速	夏季室外风速平均/(m·s^-1）	1.7
室外风速	冬季室外风速平均/(m·s^-1）	1.8
大气压力	夏季大气压力/hPa	995.8
大气压力	冬季大气压力/hPa	1 017.2
计算参数	平均气温≤5 ℃期间的平均温度/℃	0.1

试验孔编号	初始平均温度/℃	岩土体导热系数/[W·(m·K)^-1]	热负荷换热量/(W·m^-1)	冷负荷换热量/(W·m^-1)
^#1	16.19	2.26	48.42	51.17
^#2	17.06	3.22	43.67	45.92

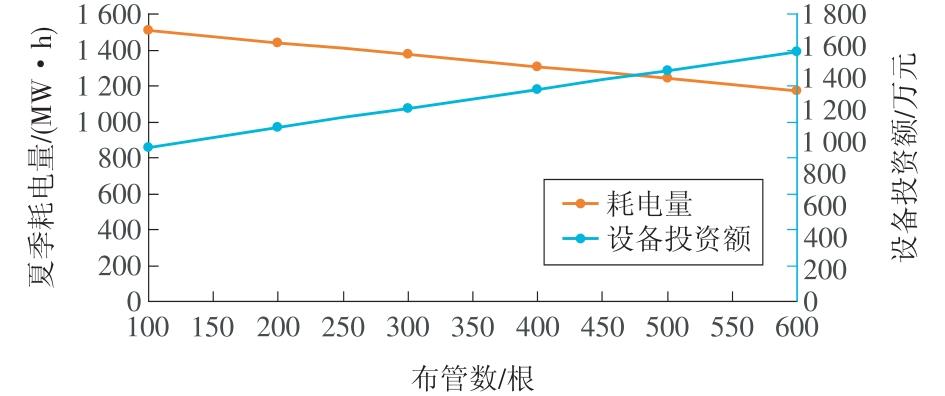

地埋管数/根	土壤源热泵装机/kW	设计冷负荷/kW	冷水机组装机/kW	设备投资额/万元	夏季耗电量/(MW⋅h)
100	504	5 645	5 141	967	1 507.5
200	1 008	5 645	4 637	1 087	1 440.4
300	1 512	5 645	4 133	1 207	1 373.2
400	2 016	5 645	3 629	1 327	1 306.1
500	2 520	5 645	3 125	1 447	1 238.9
600	3 024	5 645	2 621	1 567	1 172.0

季节	地埋管数/根	单根双U型地埋管换热长度/m	地埋管换热量/kW	土壤源热泵供能量/kW
夏季	400	120	2 352	1 908
冬季	400	120	2 208	2 857

热源方式	耗能方式	电价时段	电价/[元⋅（kW⋅h）^-1]	供热成本/(元⋅GJ^-1）
土壤源热泵（C_OP取4.4）	耗电^①	低谷时段	0.368	22.70
		平段时段	0.674	41.60
		高峰时段	0.980	60.49
		尖峰时段	1.128	69.63
空气源热泵（C_OP取3.0)	耗电^①	低谷时段	0.368	34.10
		平段时段	0.674	62.40
		高峰时段	0.980	90.74
		尖峰时段	1.128	104.44
集中热网	耗电^②+购热（购热价39.72元/GJ）	低谷时段	0.368	42.56
		平段时段	0.674	44.92
		高峰时段	0.984	47.31
电锅炉	耗电^①（热效率98%）	低谷时段	0.368	107.50

商住园区综合能源供暖（冷）系统的方案设计及运行经济性研究

Design of the integrated energy heating（cooling） system for a commercial and residential park and its economy analysis

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 23

相关文章 15

编辑推荐

Metrics

本文评价

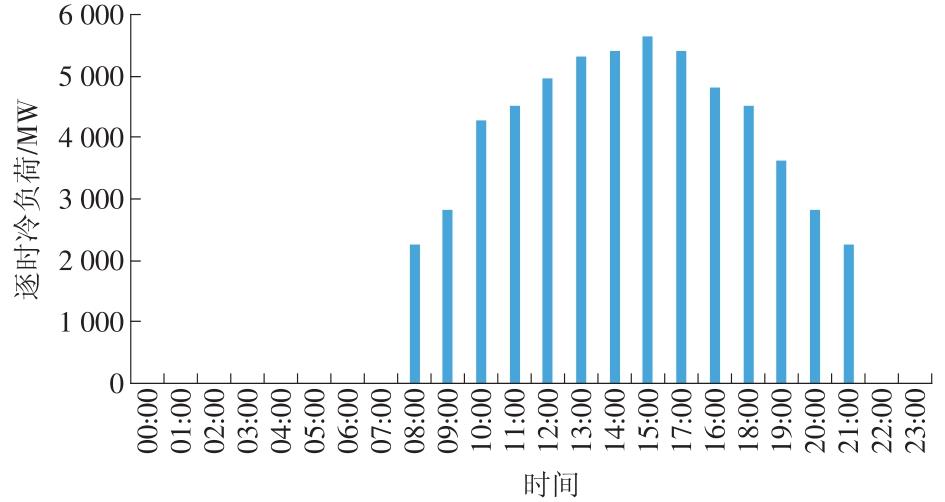

时段		设计冷负荷	主机供冷	蓄冷	放冷
低谷	00:00—01:00	0	0	—	—
	01:00—02:00	0	0	—	—
	02:00—03:00	0	0	3 908	—
	03:00—04:00	0	0	3 908	—
	04:00—05:00	0	0	3 908	—
	05:00—06:00	0	0	3 908	—
	06:00—07:00	0	0	3 000	—
	07:00—08:00	0	0	—	—
平段	08:00—09:00	2 258	2 258	—	—
	09:00—10:00	2 822	2 822	—	—
	10:00—11:00	4 290	3 908	—	382
	11:00—12:00	4 516	3 908	—	608
	12:00—13:00	4 967	3 908	—	1 059
	13:00—14:00	5 306	3 908	—	1 398
	14:00—15:00	5 419	3 908	—	1 511
高峰	15:00—16:00	5 645	3 908	—	1 737
	16:00—17:00	5 419	3 908	—	1 511
	17:00—18:00	4 798	3 908	—	890
	18:00—19:00	4 516	3 908	—	608
尖峰	19:00—20:00	3 613	0	—	3 613
	20:00—21:00	2 822	0	—	2 822
	21:00—22:00	2 258	0	—	2 258
高峰	22:00—23:00	0	0	—	—
平段	23:00—24:00	0	0	—	—
合计		58 649	40 252	18 632	18 397

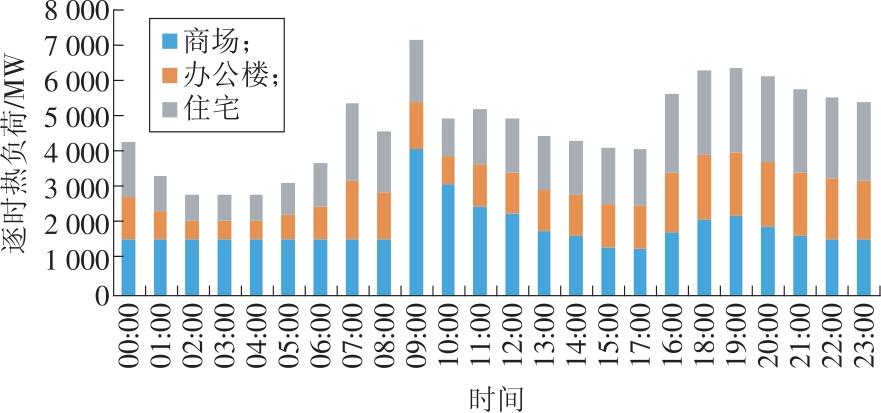

时段	时间	总热负荷	主机供热	蓄热	放热
平段	00:00—01:00	4 377	4 377	—	—
低谷	01:00—02:00	3 409	3 409	8 000	—
	02:00—03:00	2 856	2 856	8 000	—
	03:00—04:00	2 856	2 856	8 000	—
	04:00—05:00	2 856	2 856	8 000	—
	05:00—06:00	3 201	3 201	8 000	—
平段	06:00—07:00	3 754	2 300	—	1 454
	07:00—08:00	5 483	2 300	—	3 183
	08:00—09:00	4 653	2 300	—	2 353
	09:00—10:00	7 281	2 300	—	4 981
	10:00—11:00	5 036	2 300	—	2 736
	11:00—12:00	5 309	2 300	—	3 009
低谷	12:00—13:00	5 031	5 031	8 000	—
	13:00—14:00	4 531	4 531	8 000	—
	14:00—15:00	4 406	4 406	8 000	—
平段	15:00—16:00	4 211	4 211	—	—
高峰	16:00—17:00	4 169	0	—	4 169
尖峰	17:00—18:00	5 734	0	—	5 734
尖峰	18:00—19:00	6 386	0	—	6 386
高峰	19:00—20:00	6 469	0	—	6 469
	20:00—21:00	6 246	0	—	6 246
	21:00—22:00	5 858	0	—	5 858
	22:00—23:00	5 621	0	—	5 621
	23:00—24:00	5 484	0	—	5 484
合计		115 216	51 532	64 000	63 683

方案	供冷季		供暖季			合计
方案	电费	水费	电费	购热费	水费	合计
1	53.2	11.0	84.5	92.6	24.0	265.3
2	82.4	11.0	150.6	66.9	24.0	334.9
