楼宇型分布式能源系统在数据中心的应用

doi:10.3969/j.issn.1674-1951.2021.03.012

摘要/Abstract

摘要：

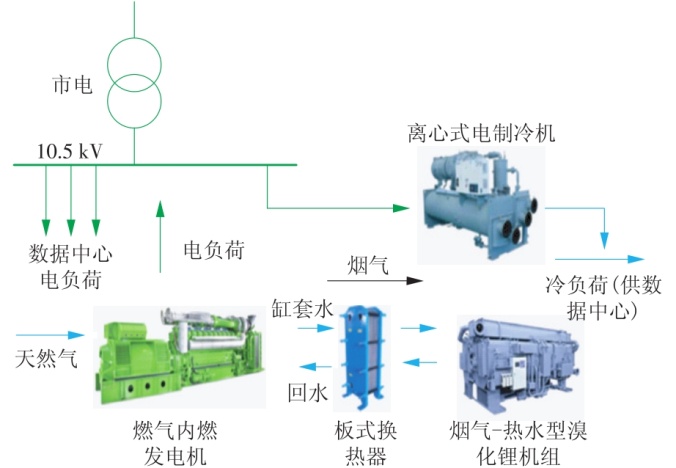

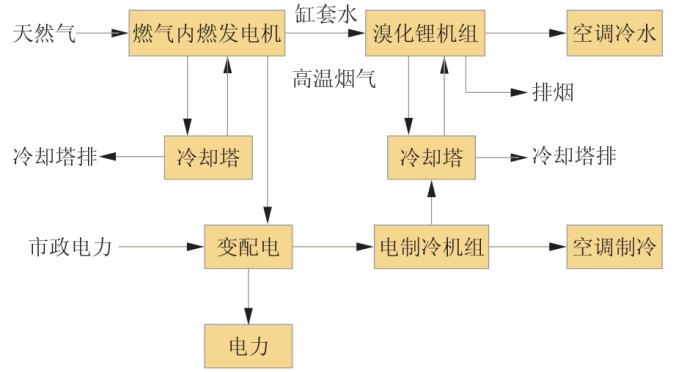

数据中心的冷、电负荷需求量大,全年负荷稳定,且冷电比与天然气分布式能源系统的供电供冷比例接近,适宜采用分布式能源系统。通过对某数据中心的用能需求进行分析,在保证数据中心安全用能的基础上,设计了规模合适的分布式能源站方案,即内燃机+烟气-热水型溴化锂机组+离心式电制冷机+蓄冷罐模式,实现了数据中心绿色低碳运行。评价结果显示：天然气分布式供能方案是建立基于低碳能源的供能模型,充分利用峰谷电价差,降低运营成本,提高经济性;能源站总体经济性可行,能耗低、碳排放量低、节能减排效果佳,在数据中心周边有稳定可靠的廉价天然气气源、碳交易价格合适时,该方案具有一定的推广意义。

关键词: 分布式能源系统, 数据中心, 自然冷却, 节能减排, 冷电比, 绿色低碳, 碳中和, 碳达峰

Abstract:

The demand for electricity and cooling load in data centers is large and steady.The cooling-to-power ratio of data centers is close to that of gas-fired distributed energy systems, which means distributed energy systems are suitable for data centers.Through the analysis on the power demand of a data center,a scheme of a distributed energy station with an appropriate scale which can ensure the safe power supply to the data center is designed.The scheme takes internal combustion engine, gas and hot water type LiBr-H₂O refrigerator, centrifugal electric refrigerator and cold storage tank,which can realize the green and low-carbon operation of the data center.The gas-fired distributed power supply scheme is made based on a low-carbon energy-supply model. The evaluation results show that this scheme makes full use of the off-peak electricity, reduces operating costs and improves the economy.The power station is economically feasible, with low energy consumption, decent energy saving and emission reduction effect.This scheme is practicable for the data centers wherever there are reasonable carbon trading prices and stable,reliable and cheap gas sources nearby.

Key words: distributed energy system, data center, ambient cooling, energy saving and emission reduction, cooling-to- power ratio, green and low carbon, carbon neutrality, carbon emission peaking

中图分类号:

陈卉, 刘颖, 赵龙生. 楼宇型分布式能源系统在数据中心的应用[J]. 华电技术, 2021, 43(3): 76-81.

CHEN Hui, LIU Ying, ZHAO Longsheng. Application of building-type distributed energy systems for data centers[J]. Huadian Technology, 2021, 43(3): 76-81.

图/表 12

表1

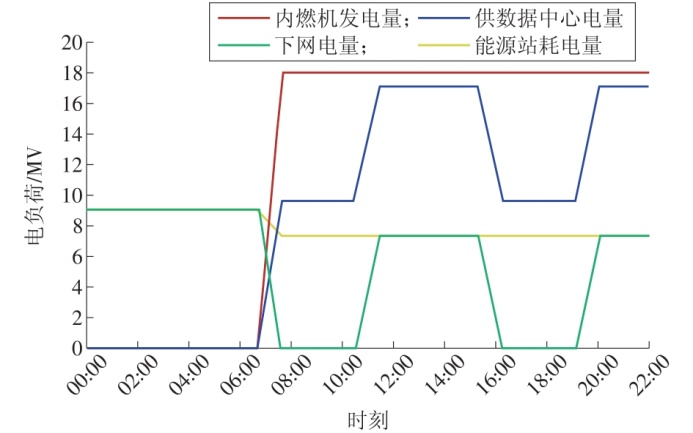

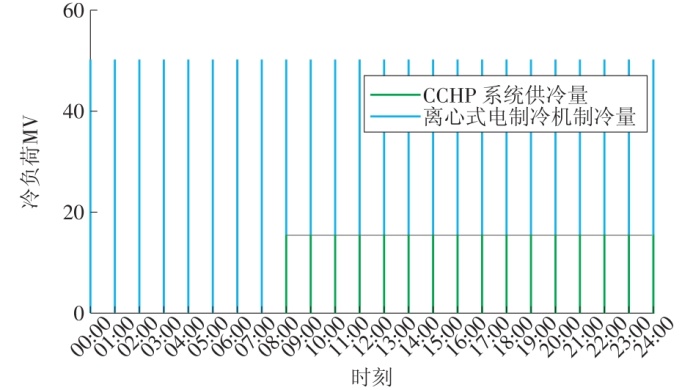

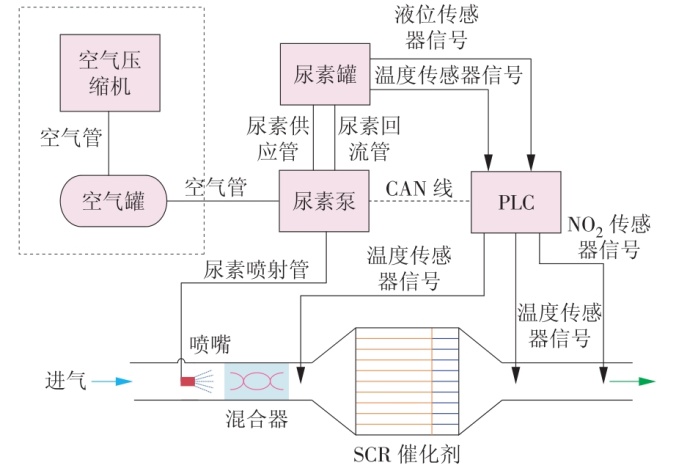

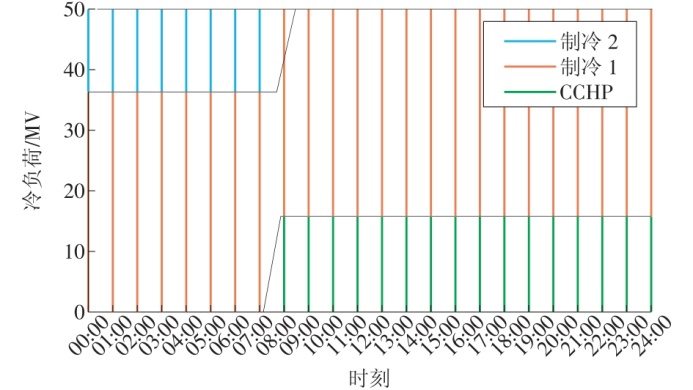

图1

图2

图3

图4

图5

图6

表2

表3

表4

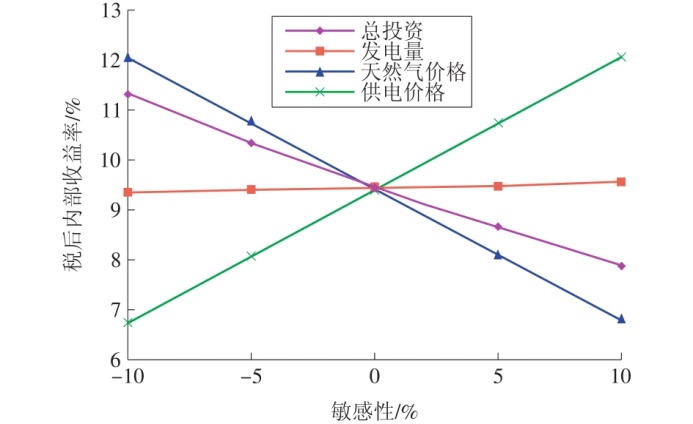

图7

表5

参考文献 18

[1]	彭刚平, 康慧 . 数据中心供能设计标准分析[J]. 华电技术, 2020,42(12):88-93.
	PENG Gangping, KANG Hui . Analysis on standards for data center energy supply design[J]. Huadian Technology, 2020,42(12):88-93.
[2]	徐君强 . 分布式能源系统在数据中心的应用[J]. 科技展望, 2014(12):92-93.
[3]	肖蔚然, 孙锦余, 陈钢 , 等. 天然气分布式能源在数据中心能源供应的应用研究[J]. 节能, 2014(2):4-7.
[4]	王强, 夏成军, 唐智文 . 分布式能源在数据中心应用的可行性探析[J]. 电网与清洁能源, 2013(9):87-90.
	WANG Qiang, XIA Chengjun, TANG Zhiwen . Discussion on the feasibility for distributed energy in internet data center[J]. Power System and Clean Energy, 2013(9):87-90.
[5]	印佳敏, 陈泽韩 . 天然气分布式能源系统在大型数据中心的应用研究[J]. 南方能源建设, 2015(2):52-56.
	YIN Jiamin, CHEN Zehan . Application research of natural gas distributed energy system in large data center[J]. Southern Energy Construction, 2015(2):52-56.
[6]	余莉, 张珍 . 楼宇式天然气分布式能源系统年均综合能源利用效率提升方案[J]. 华电技术, 2018,40(7):74-76.
	YU Li, ZHANG Zhen . Annual energy utilization efficiency improvement scheme for building-type natural gas distributed energy system[J]. Huadian Technology, 2018,40(7):74-76.
[7]	金红光, 郑丹星, 徐建中 . 分布式冷热电联产系统装置及应用[M]. 北京: 中国电力出版社, 2010.
[8]	张军, 孙依帆, 陈伟 , 等. 楼宇型分布式能源主要设备选型及经济性分析[J]. 发电设备, 2020,34(1):24-26.
	ZHANG Jun, SUN Yifan, CHEN Wei , et al. Main equipment selection and economic analysis of building-type distributed energy systems[J]. Power Equipment, 2020,34(1):24-26.
[9]	林世平 . 燃气冷热电分布式能源技术应用手册[M]. 北京: 中国电力出版社, 2014.
[10]	徐静静, 和彬彬, 杨玲 , 等. 楼宇式燃气分布式能源站噪声防治措施[J]. 华电技术, 2016,38(9):74-76,80.
	XU Jingjing, HE Binbin, YANG Ling , et al. Noise control measures of buildingtype natural gas distributed energy station[J]. Huadian Technology, 2016,38(9):74-76,80.
[11]	秦渊, 常丽, 李晨 . 楼宇型分布式能源站内燃机的选择[J]. 中国电业(技术版), 2014(10):102-104.
[12]	黄庆河, 曹连华, 蔡宇 . 水蓄冷技术在数据中心的应用研究[J]. 暖通空调, 2016,46(10):13-17.
	HUANG Qinghe, CAO Lianhua, CAI Yu . Research on application of chilled water storage technology to data centers[J]. Heating Ventilating & Air Conditioning, 2016,46(10):13-17.
[13]	孙铁 . 水蓄能在空调系统节能中的应用[D]. 重庆:重庆大学, 2018.
[14]	周小清, 柳建华, 徐小进 , 等. 大型数据中心制冷系统设计[J]. 建筑节能, 2016(12):26-30.
	ZHOU Xiaoqing, LIU Jianhua, XU Xiaojin , et al. Design of refrigeration system for large data center[J]. Building Energy Efficiency, 2016(12):26-30.
[15]	刘青荣, 阮应君, 朱群志 , 等. 分布式能源系统及其运行特性分析[J]. 上海电力学院学报, 2009,25(5):427-432.
	LIU Qingrong, RUAN Yingjun, ZHU Qunzhi , et al. Analysis of operating characteristics in a distributed energy system[J]. Journal of Shanghai University of Electric Power, 2009,25(5):427-432.
[16]	王智, 尹楠, 杨佳霖 . 楼宇型分布式能源系统优化设计与敏感性分析[J]. 热力发电, 2020,49(3):45-52.
	WANG Zhi, YIN Nan, YANG Jialin . Optimization design and sensitivity analysis of building-type distributed energy system[J]. Thermal Power Generation, 2020,49(3):45-52.
[17]	张晓辉, 梁军雪, 赵翠妹 , 等. 基于碳交易的含燃气机组的低碳电源规划[J]. 太阳能学报, 2020,41(7):92-98.
	ZHANG Xiaohui, LIANG Jjunxue, ZHAO Cuimei , et al. Research on low-carbon power planning with gas turbine units based on carbon transactions[J]. Acta Energiae Solaris Sinica, 2020,41(7):92-98.
[18]	王为伟, 朱本刚, 杨家强 . 天然气发电对碳减排的贡献[J]. 燃气轮机技术, 2016,29(1):9-11.
	WANG Weiwei, ZHU Bengang, YANG Jiaqiang . Contribution of natural gas generation on carbon emission reduction[J]. Gas Turbine Technology, 2016,29(1):9-11.

指标	数值
年发电量/（GW·h）	104.71
年供电量/（GW·h）	78.17
年供空调冷量/（GW·h)	438.00
CCHP系统等效利用小时/h	5 840
电制冷机组制冷利用小时/h	8 760
内燃机年耗天然气量/(万m³·a^-1)	2 453
发电天然气气耗率^①/[m³·(MW·h)^-1]	142.4
供电天然气气耗率^①/[m³·(MW·h)^-1]	149.9
供冷天然气气耗率^①/（m³·GJ）	29.03
发电厂用电率⁽¹⁾/%	5
综合能源利用效率^①/%	79
热电比^①/%	91.6
用电网平段电量/(GW·h)	20.062 4
用电网低谷电量/(GW·h)	24.316 8
年耗水量/万t	196.3

名称	数值
天然气价格/（元·m^-3）	2.60
冷价/[元·（kW·h）^-1]	0.16
水价/（元·t^-1）	4.20
平段电价/[元·（kW·h）^-1]	0.641 8
低谷电价/[元·（kW·h）^-1]	0.313 9
能源站供数据中心电价/[元·（kW·h）^-1]	0.80

项目名称	指标
静态投资/万元	25 396
总投资收益率/%	7.70
资本金净利润率/%	24.07
内部收益率（税前）/%	12.27
投资回收期（税前）/a	8.34
内部收益率（税后）/%	9.43
投资回收期（税后）/a	9.73

项目	烟尘	SO₂	NO_x	CO₂
CCHP系统	0	2.94	29.10	47 200
国家电网供电排放量	2.20	23.57	66.37	57 400
减排量	2.20	20.63	37.27	10 200
