燃气发动机驱动热泵烟气排放影响因素的试验研究

doi:10.3969/j.issn.2097-0706.2023.04.005

综合智慧能源 ›› 2023, Vol. 45 ›› Issue (4): 35-40.doi: 10.3969/j.issn.2097-0706.2023.04.005

燃气发动机驱动热泵烟气排放影响因素的试验研究

莫继杭¹^,²(), 苗艳姝¹^,², 陈昌瑞³(), 张晓萌¹^,², 倪龙¹^,²^,^*()

1.哈尔滨工业大学建筑学院，哈尔滨 150006
2. 寒地城乡人居环境科学与技术工业和信息化部重点实验室（哈尔滨工业大学），哈尔滨 150006
3.南京天加环境科技有限公司，南京 210046

收稿日期:2022-10-26 修回日期:2022-12-26 接受日期:2023-04-25 出版日期:2023-04-25 发布日期:2023-05-06
通讯作者: 倪龙
作者简介:莫继杭（1999），男，在读硕士研究生，从事热泵低碳供热方面的研究，137162441@qq.com；
陈昌瑞（1988），男，工程师，从事热泵制冷设备研发方面的研究，chenchangrui@ticachina.com；
张晓萌（1998），女，在读博士研究生，从事热泵低碳供热方面的研究；
基金资助:
国家重点研发计划项目(2021YFE0116100)

Experimental study on factors influencing flue gas emissions of gas engine-driven heat pumps

MO Jihang¹^,²(), MIAO Yanshu¹^,², CHEN Changrui³(), ZHANG Xiaomeng¹^,², NI Long¹^,²^,^*()

1. School of Architecture, Harbin Institute of Technology, Harbin 150006, China
2. Key Laboratory of Cold Region Urban and Rural Human Settlement Environment Science and Technology（Harbin Institute of Technology）, Ministry of Industry and Information Technology, Harbin 150006, China
3. Nanjing TICA Climate Solutions Company Limited, Nanjing 210046, China

Received:2022-10-26 Revised:2022-12-26 Accepted:2023-04-25 Online:2023-04-25 Published:2023-05-06
Contact: NI Long
Supported by:
National Key R&D Program of China(2021YFE0116100)

摘要/Abstract

摘要：

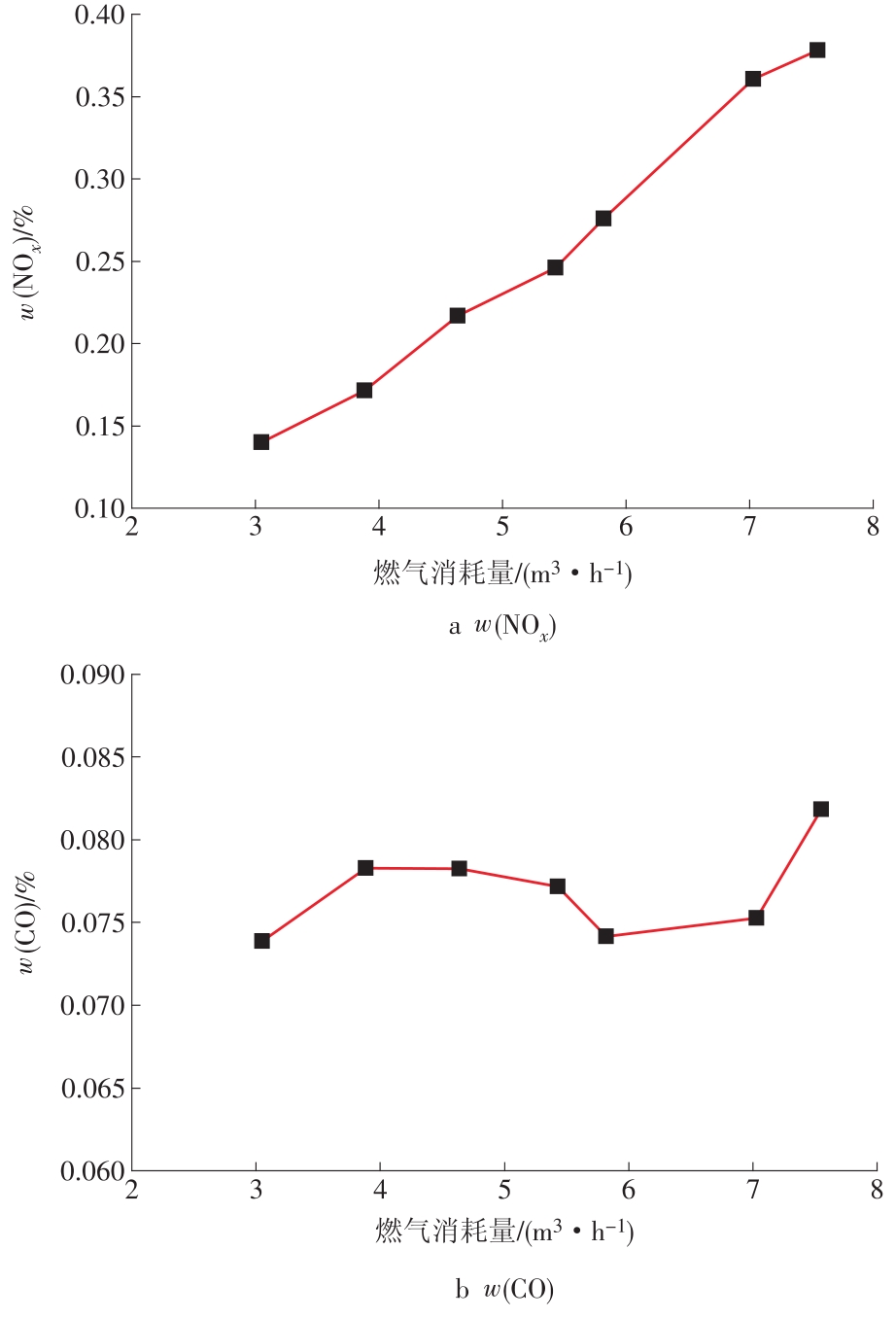

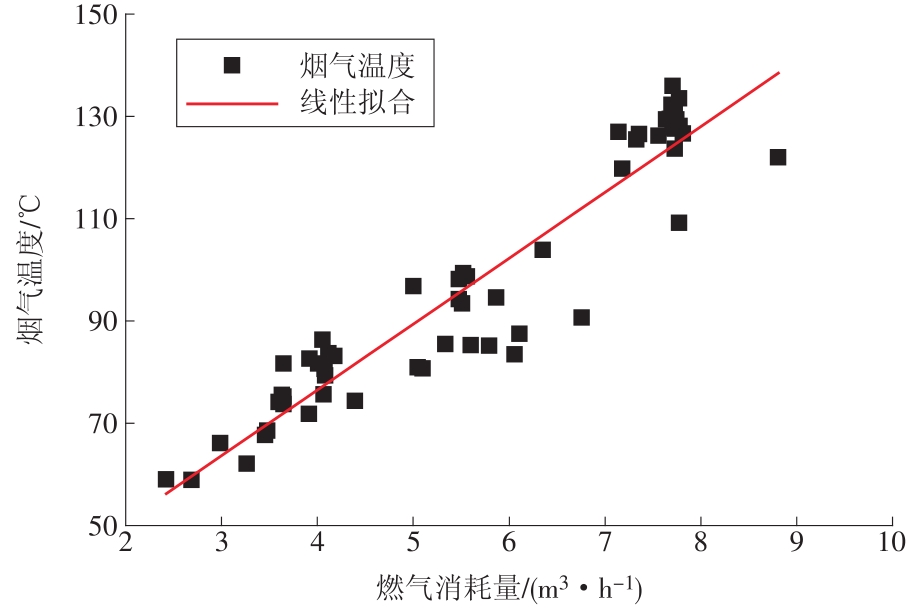

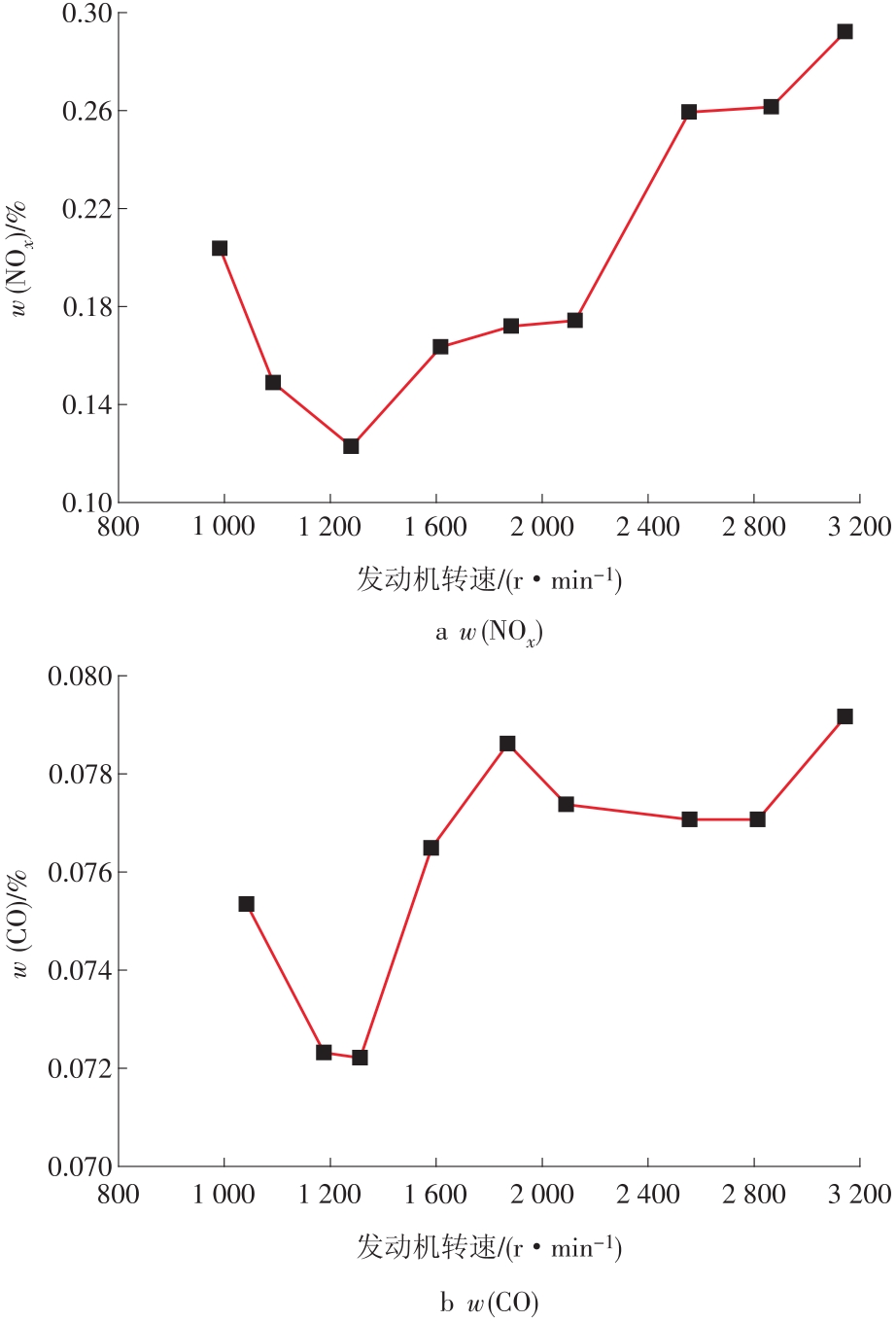

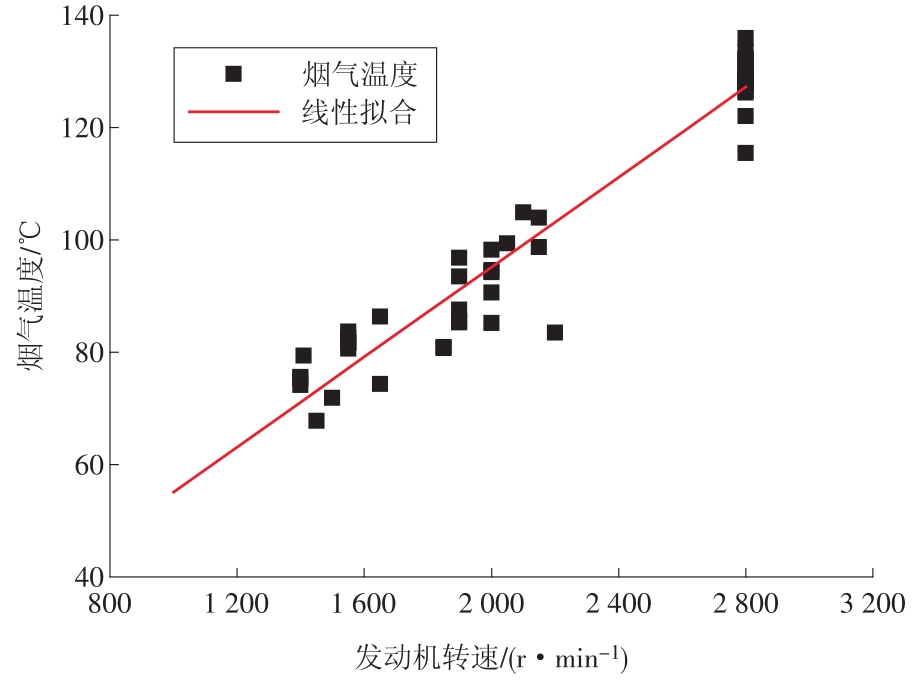

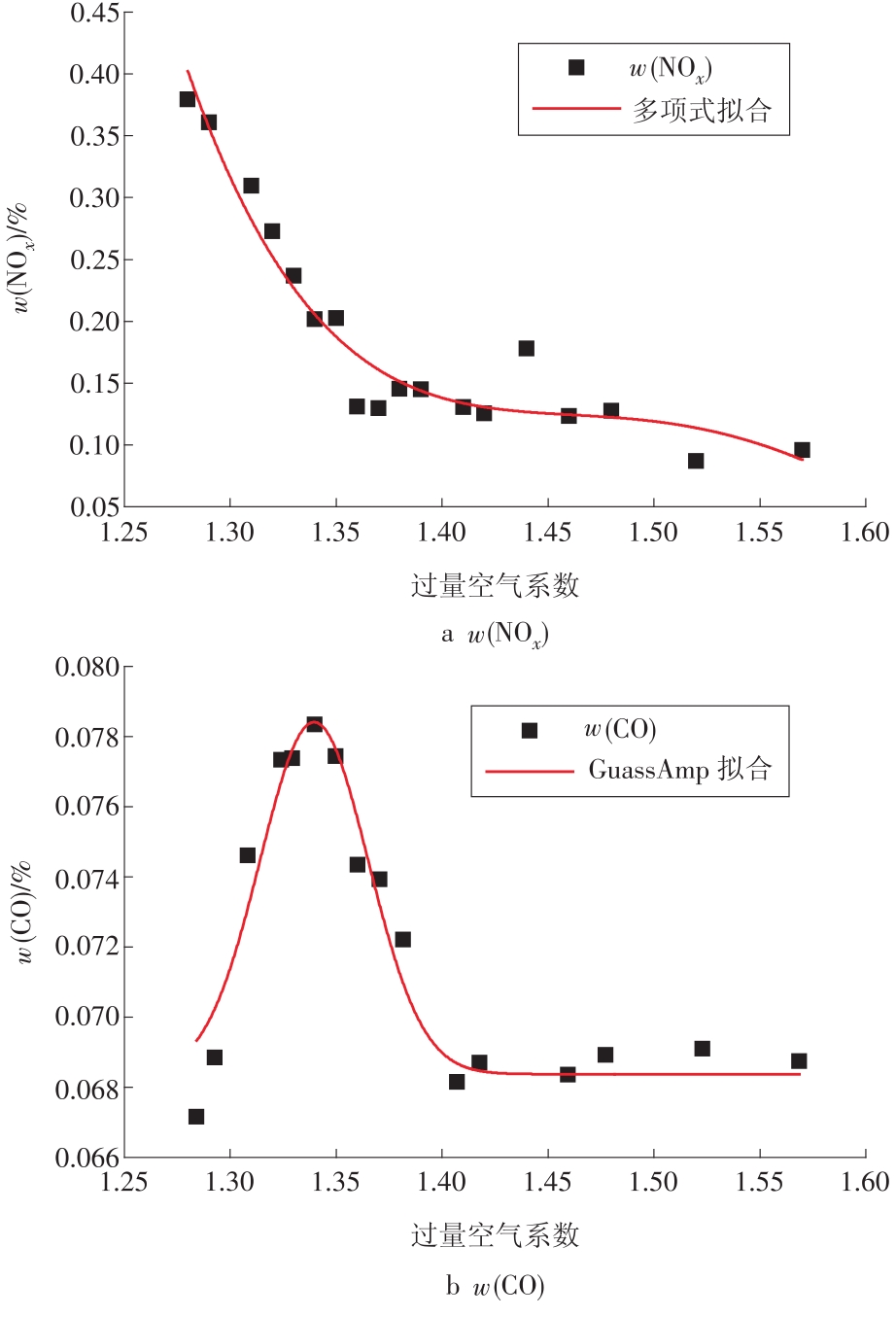

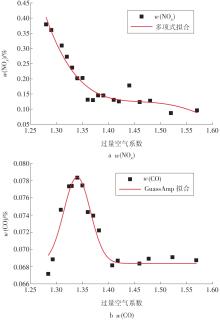

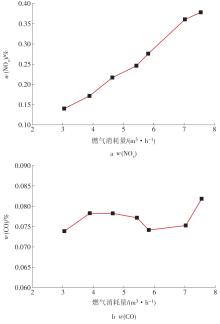

随着燃气热泵的大力推广，有关燃气热泵排放的标准愈发严格。通过燃气热泵烟气排放试验，研究在燃气热泵稳定运行工况下，燃气消耗量、过量空气系数、发动机转速对燃气热泵烟气排放的影响。结果表明：w（NO_x）和烟气温度整体随燃气消耗量的增加呈上升趋势，提升过量空气系数可以降低w（NO_x），并使w（CO）维持在较低水平。从降低污染物排放的角度来说，过量空气系数宜维持在1.40左右。随着发动机转速的增加，w（NO_x）和w（CO）都呈先降后升的趋势，最小值均出现在转速为1 250 r/min左右时，而且烟气温度与发动机转速呈线性正相关。

关键词: 燃气热泵, 烟气排放, 燃气消耗量, 过量空气系数, 发动机转速, 减排

Abstract:

With the popularization of gas engine-driven heat pumps, their emission standards are becoming more and more strict. Thus, the influences of gas consumption, excess air coefficient and engine speed on the flue gas emissions from gas engine-driven heat pumps under steady operation condition are studied in a flue gas emission experiment. The results show that the w（NO_x）and flue gas temperature show upward trends with the increase of natural gas consumption, while increasing excess air coefficient can reduce the w（NO_x）and keep the w（CO）at a low level. From the point of view of reducing pollutant emissions, the excess air coefficient should be kept at around 1.40. With the increase of engine speed, both w（NO_x） and w（CO） decrease at first and then increase with their minimum values occurring at a speed of 1 250 r/min or so, and the flue gas temperature shows a positive linear relationship with the engine speed.

Key words: gas engine-driven heat pump, flue gas emission, gas consumption, excess air coefficient, engine speed, emission reduction

中图分类号:

TK01：X511

莫继杭, 苗艳姝, 陈昌瑞, 张晓萌, 倪龙. 燃气发动机驱动热泵烟气排放影响因素的试验研究[J]. 综合智慧能源, 2023, 45(4): 35-40.

MO Jihang, MIAO Yanshu, CHEN Changrui, ZHANG Xiaomeng, NI Long. Experimental study on factors influencing flue gas emissions of gas engine-driven heat pumps[J]. Integrated Intelligent Energy, 2023, 45(4): 35-40.

图/表 9

图1

表1

表2

表3

图2

图3

图4

图5

图6

参考文献 18

[1]	周志强. 中国能源现状、发展趋势及对策[J]. 能源与环境, 2008(6): 9-10.
[2]	江婷, 赵雅姣. 基于燃气分布式的综合能源系统碳减排分析[J]. 综合智慧能源, 2022, 44(9): 27-32. doi: 10.3969/j.issn.2097-0706.2022.09.004
	JIANG Ting, ZHAO Yajiao. Carbon emission reduction analysis for gas-based distributed integrated energy systems[J]. Integrated Intelligent Energy, 2022, 44(9): 27-32. doi: 10.3969/j.issn.2097-0706.2022.09.004
[3]	郝红, 毛立功, 李媛. 太阳能燃气热泵供暖系统及余热回收分析[J]. 流体机械, 2015, 43 (12): 77-82.
	HAO Hong, MAO Ligong, LI Yuan. Waste heat recovery analysis of solar energy and gas heat pump heating system[J]. Fluid Machinery, 2015, 43(12): 77-82.
[4]	SAGAR S M V, AGARWAL A K. Knocking behavior and emission characteristics of a port fuel injected hydrogen enriched compressed natural gas fueled spark ignition engine[J]. Applied Thermal Engineering, 2018, 141: 42-50. doi: 10.1016/j.applthermaleng.2018.05.102
[5]	TANGÖZ S, KAHRAMAN N, AKANSU S O. The effect of hydrogen on the performance and emissions of an SI engine having a high compression ratio fueled by compressed natural gas[J]. International Journal of Hydrogen Energy, 2017, 42 (40): 25766-25780. doi: 10.1016/j.ijhydene.2017.04.076
[6]	RAJESH K R, SIDDHANT J, GAURAV V, et al. Laser ignition and flame kernel characterization of HCNG in a constant volume combustion chamber[J]. Fuel, 2017, 190: 318-327. doi: 10.1016/j.fuel.2016.11.003
[7]	KORB B, KAWAUCHI S, WACHTMEISTER G. Influence of hydrogen addition on the operating range, emissions and efficiency in lean burn natural gas engines at high specific loads[J]. Fuel, 2016, 164: 410-418. doi: 10.1016/j.fuel.2015.09.080
[8]	郑建军, 王金华, 王彬, 等. 压缩比对直喷天然气发动机燃烧与排放特性的影响[J]. 内燃机学报, 2010, 28 (1): 20-25.
	ZHENG Jianjun, WANG Jinhua, WANG Bin, et al. Effect of compression ratio on combustion and emission characteristics of a direct injection natural gas engine[J]. Transactions of CSICE, 2010, 28 (1): 20-25.
[9]	窦慧莉, 刘忠长, 李骏, 等. 过量空气系数对天然气发动机燃烧及排放的影响[J]. 汽车技术, 2006 (3): 8-12.
	DOU Huili, LIU Zhongchang, LI Jun, et al. Influence of excessive air coefficient on combustion and emission of NPG engines[J]. Automobile Technology, 2006 (3): 8-12.
[10]	ATTARD W P, PARSONS P. A normally aspirated spark initiated combustion system capable of high load, high efficiency and near zero NO_x emissions in a modern vehicle powertrain[J]. SAE International Journal of Engines, 2010, 3(2): 269-287. doi: 10.4271/2010-01-2196
[11]	高强, 周磊, 华剑雄, 等. 不同过量空气系数下射流点火发动机燃烧、排放和爆震特性的试验研究[J]. 内燃机工程, 2021, 42 (4): 8-15.
	GAO Qiang, ZHOU Lei, HUA Jianxiong, et al. Experimental study on combustion, emission and knock characteristics of turbulent jet ignition engine under different excess air coefficients[J]. Chinese Internal Combustion Engine Engineering, 2021, 42 (4): 8-15.
[12]	ATTARD W P, BLAXILL H. A lean burn gasoline fueled prechamber jet ignition combustion system achieving high efficiency and low NO_x at part load[R]. SAE Technical Papers, 2012.DOI:10.4271/2012-01-1146. doi: 10.4271/2012-01-1146
[13]	FAN B, ZHANG Y, PAN J, et al. The influence of hydrogen injection strategy on mixture formation and combustion process in a port injection(PI)rotary engine fueled with natural gas/hydrogen blends[J]. Energy Conversion and Management, 2018, 173: 527-538. doi: 10.1016/j.enconman.2018.08.002
[14]	LEE Z, LEE K, CHOI S, et al. Combustion and emission characteristics of an LNG engine for heat pumps[J]. Energies, 2015, 8(12): 13864-13878. doi: 10.3390/en81212400
[15]	同济大学, 重庆大学, 哈尔滨工业大学, 等. 燃气燃烧与应用[M]. 4版. 北京: 中国建筑工业出版社, 2011.
[16]	国家质量监督检验检疫总局. 锅炉大气污染物排放标准:GB 13271—2014[S].
[17]	靳苏毅, 王登辉, 惠世恩, 等. 天然气低氮氧化物燃烧研究进展与展望[J]. 节能技术, 2021, 39(4): 291-298.
	JIN Suyi, WANG Denghui, HUI Shien, et al. Research progress and prospects of low-NO_x combustion of natural gas[J]. Energy Conservation Technology, 2021, 39 (4): 291-298.
[18]	郭泽洲. 复合喷射模式下丙酮-丁醇-乙醇(ABE)/汽油双燃料发动机燃烧及排放特性研究[D]. 长春: 吉林大学, 2021.
	GUO Zezhou. Research on combustion and emissions of a dual-fuel engine with acetone-butanol-ethanol(ABE)/gasoline[D]. Changchun: Jilin University, 2021.

参数	数值
气缸数	4
缸径/mm	88
行程/mm	90
排气量/L	2.189
启动方式	电启动
额定制热转速/(r·min^-1）	1 850

组分	数值/%	组分	数值/%
φ（CH₄）	95.20	φ（C₅H₁₂）	0.03
φ（C₂H₆）	2.24	φ（N₂）	1.16
φ（C₃H₈）	0.24	φ（CO₂）	0.86
φ（C₄H₁₀）	0.10	φ（O₂）	0.09

测量仪器	型号	测量参数	量程	精度
燃气流量计	TYLZ-G6	燃气流量/（m³·h^-1）	0.250~10.000	±0.150(1.5级)
电磁流量计	LDG-SUP	水侧流量/（m³·h^-1）	1.400~14.000	±0.063(0.5级)
铠装热电偶	SIN-WZPK	水侧温度/℃	0~200.0	±0.3
烟气分析仪	testo 350	φ（O₂）/%	0~25.0	±0.2
		w（CO）/%	0~1.00	读数±5%
		φ（CO₂）/%	0~50	±0.3+读数1%
		w（NO₂）/%	0~0.05	±0.000 5
		w（NO）/%	0~0.40	读数±5%
		烟气温度/℃	-200.0~1 370.0	±0.4
