新型太阳能热回收准二级压缩热泵系统特征气候运行性能分析

doi:10.3969/j.issn.2097-0706.2023.04.011

综合智慧能源 ›› 2023, Vol. 45 ›› Issue (4): 74-80.doi: 10.3969/j.issn.2097-0706.2023.04.011

新型太阳能热回收准二级压缩热泵系统特征气候运行性能分析

蔺连杰¹, 范毅¹^,^*(), 李晶², 赵旭东², 李云海²

1.上海电力大学能源与机械工程学院，上海 200120
2.英国赫尔大学，英国赫尔 HU6 7RX

收稿日期:2022-10-22 修回日期:2023-03-28 接受日期:2023-04-25 出版日期:2023-04-25 发布日期:2023-05-06
通讯作者: 范毅
作者简介:蔺连杰（1999），男，在读硕士研究生，从事太阳能热泵供暖研究；
赵旭东（1965），男，欧洲科学院院士，教授，博士生导师，博士，从事超高能效近零碳露点空调、高效太阳能热电转化、超高能效热管及热泵技术等方面的研究。
基金资助:
新疆维吾尔自治区科技厅“科技助力乡村振兴行动”项目(220720)

Operation performance analysis on a novel solar heat recovery quasi two-stage compression heat pump system under typical weather conditions

LIN Lianjie¹, FAN Yi¹^,^*(), LI Jing², ZHAO Xudong², LI Yunhai²

1. College of Energy and Mechanical Engineering， Shanghai University of Electric Power，Shanghai 200120，China
2. University of Hull， Hull HU6 7RX，Britain

Received:2022-10-22 Revised:2023-03-28 Accepted:2023-04-25 Online:2023-04-25 Published:2023-05-06
Contact: FAN Yi
Supported by:
Technology-based Rural Rejuvenation Project of Xinjiang Association for Science and Technology(220720)

摘要/Abstract

摘要：

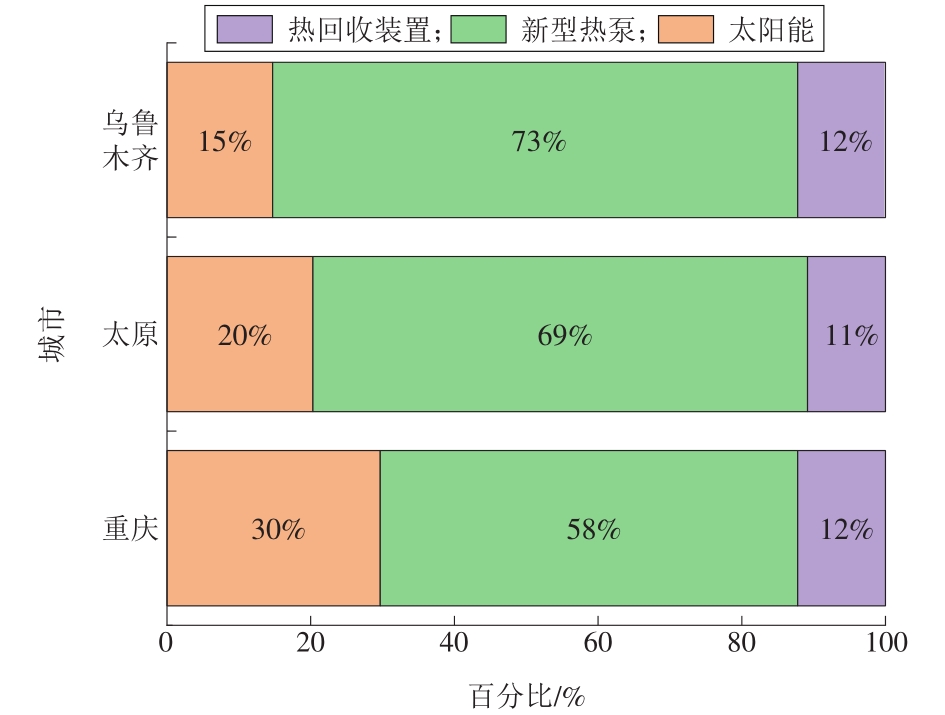

针对目前建筑供暖/制冷能耗问题，提出了一种利用新型热回收式准二级压缩热泵的太阳能热泵供暖/制冷系统。通过建立系统仿真模型，分析了该系统在中国3种特征气候（重庆、太原、乌鲁木齐）下的运行情况。研究结果表明：该系统可利用新型热回收技术与太阳能光伏光热技术为建筑供暖、供冷，回收热量约占重庆、太原、乌鲁木齐房屋负荷的12%，光热供能占总负荷的30%，20%，15%；光伏利润占重庆、太原、乌鲁木齐房屋总运营成本的38%，26%，18%。可再生能源在新型热回收式准二级压缩热泵系统中起到了关键作用，可极大提升系统性能并减少碳排放。

关键词: 太阳能热泵, 供暖/供冷, 回收式准二级压缩热泵, 热回收, 太阳能光伏光热, 特征气候

Abstract:

To solve the problems of current energy consumption in building heating/cooling， a novel solar heat recovery quasi two-stage compression heat pump is proposed to be applied in heating/cooling systems. A system simulation model is established to analyze its operation performance under typical climatic conditions of three regions in China （Chongqing， Taiyuan and Urumqi）. The research results show that the system can provide heat and cold energy for buildings with the new heat recovery technology， solar photovoltaic and solar thermal technologies. The recovered energy of Chongqing， Taiyuan and Urumqi takes about 12% of their total loads， and solar thermal energy of the three regions makes up 30%， 20% and 15% of their total loads， and PV profits accounted for 38%， 26% and 18% of their total operating costs， respectively. It can be seen that renewable energy plays a key role in new systems by greatly improving system performance and reducing carbon emissions.

Key words: solar heat pump, heating and cooling, heat recovery, secondary compression heat pump, solar heat pump heating, system performance investigation

中图分类号:

TK019：TP391.9

蔺连杰, 范毅, 李晶, 赵旭东, 李云海. 新型太阳能热回收准二级压缩热泵系统特征气候运行性能分析[J]. 综合智慧能源, 2023, 45(4): 74-80.

LIN Lianjie, FAN Yi, LI Jing, ZHAO Xudong, LI Yunhai. Operation performance analysis on a novel solar heat recovery quasi two-stage compression heat pump system under typical weather conditions[J]. Integrated Intelligent Energy, 2023, 45(4): 74-80.

图/表 13

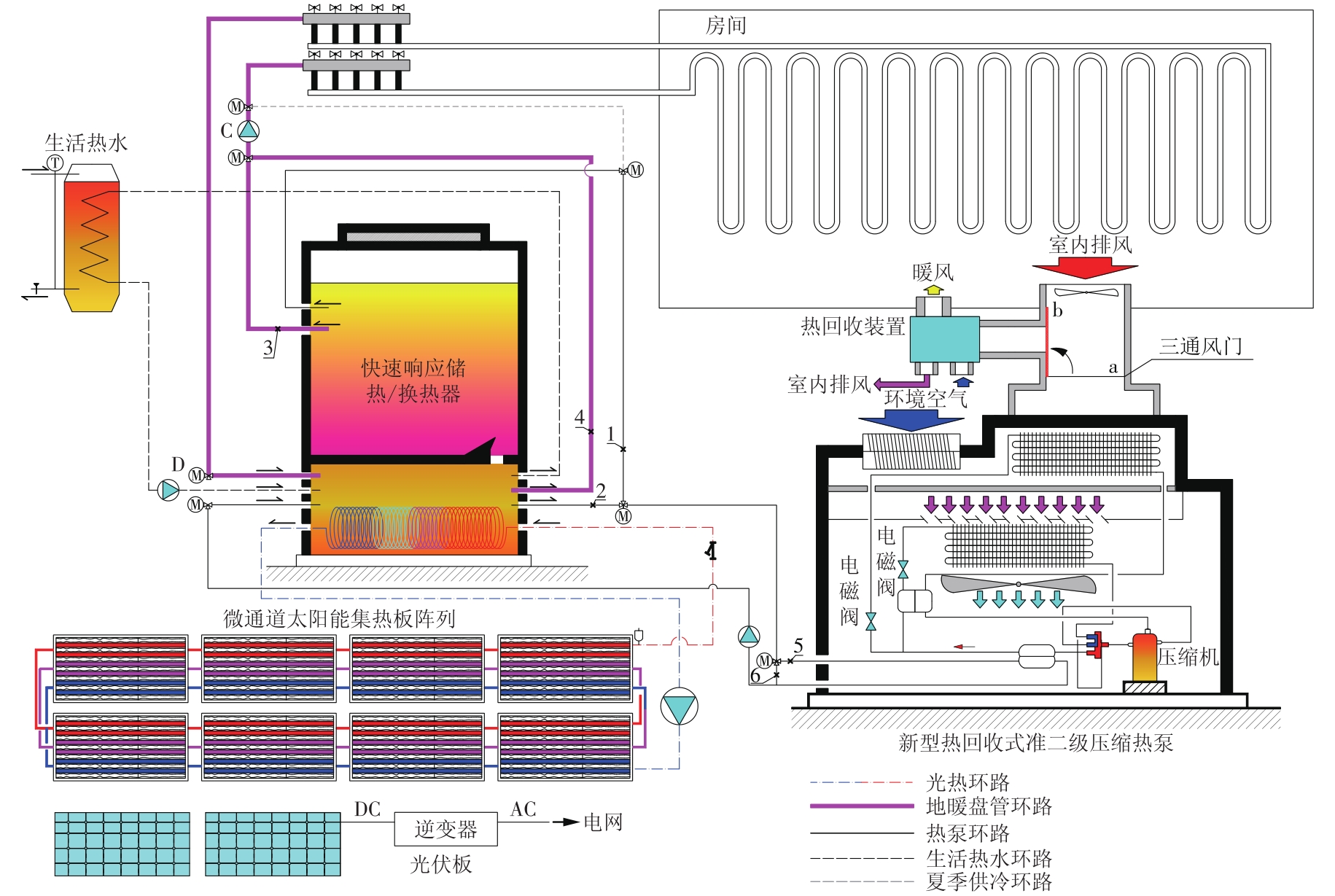

图1

表1

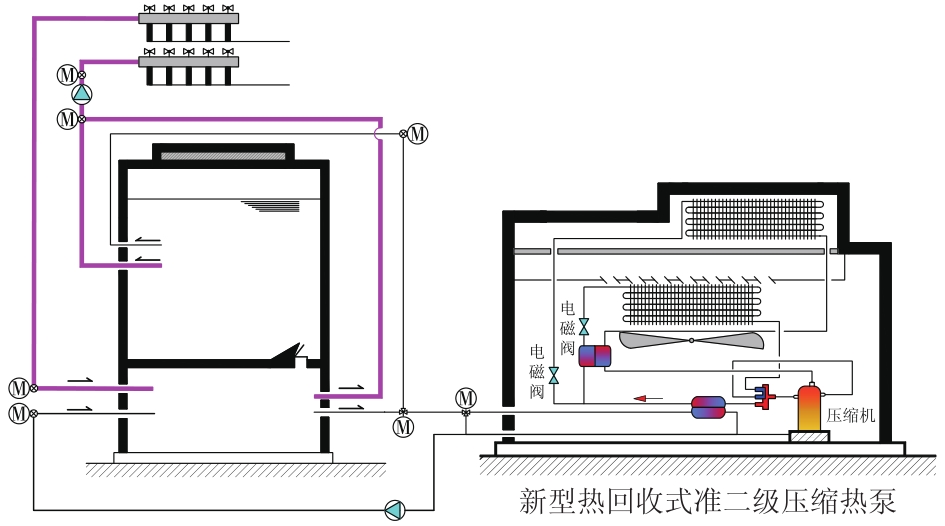

图2

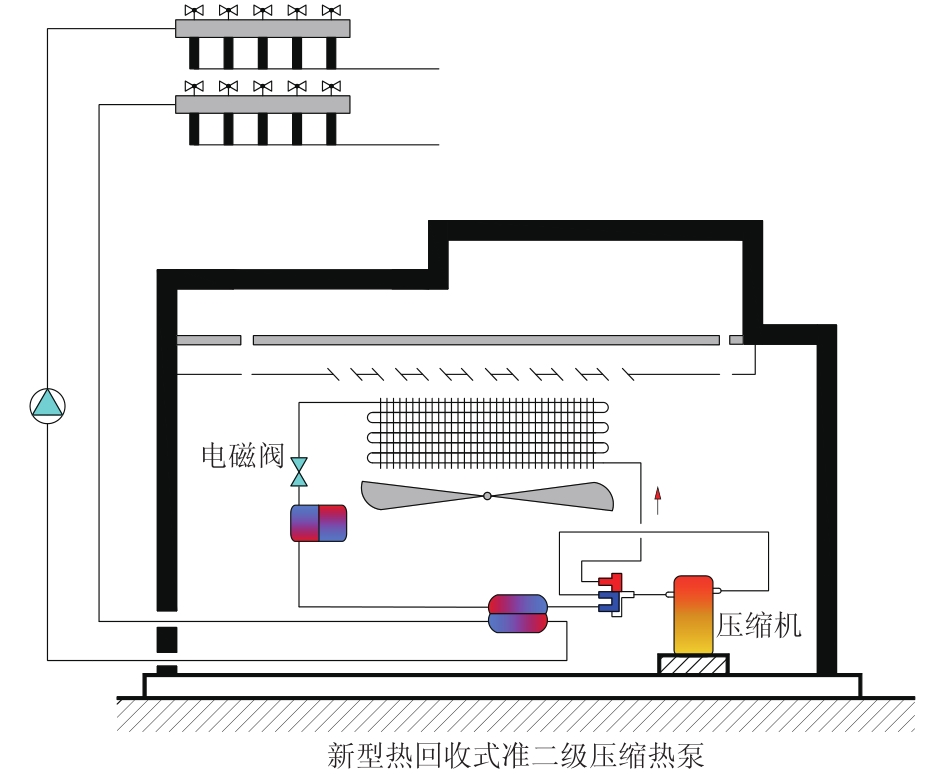

图3

表2

系统控制策略

时间	运行模式	条件	控制详情
白天	系统停滞	$t r = 23 ℃ t b t < t u p t$	除了太阳能电池板阵列和热回收装置，整个系统停止运行(AD: a)
	太阳能蓄热	$t r ≥ 23 ℃ t b t - 5 ℃ ≥ t u p t$	收集到的太阳能从快速响应储热换热器的底部转移到上部，储存起来供以后使用(PL:1，6； AD: a)
	太阳能底部供热	$t r < 18 ℃ t b t > 42 ℃$	收集的太阳能直接从快速响应储热换热器的底部用于空间加热(PL: 4; AD: a)
	太阳能蓄热与放热	$t r < 18 ℃ t b t > 42 ℃ t b t - 5 ≥ t u p t$	收集到的太阳能被传输和储存到快速响应储热换热器的上部，同时系统从快速响应储热换热器的下部提供空间加热(PL: 4，1，6； AD: a)
	太阳能与热泵底部供热	$t r < 18 ℃ t b t < 38 ℃$	来自太阳能集热器和热回收式准二级压缩热泵的热量同时加热快速响应储热换热器的底部，空间加热由快速响应储热换热器的底部提供(PL: 4，2，5；AD: b)
	太阳能和热泵加热	$t r < 18 ℃ t b t < 35 ℃$	由于快速响应储热换热器底部温度较低，系统无法为居民提供空间供暖，采用太阳能集热器和热回收式准二级压缩热泵同时对快速响应储热换热器底部进行加热(PL: 2，5；AD: b)
	家庭热水采暖	$t b t > 50 ℃ t b t > t d h t$	家用热水加热控制策略不与其他系统组件相关联，仅在白天模式下由快速响应储热换热器底部温度控制
夜间	系统停止	$t r ≥ 23 ℃$	除热回收装置外，整个系统停止(AD: a)
	储能供热	$t r < 18 ℃ t b t > 35 ℃$	在夜间模式下，快速响应储热换热器上部储存的热量优先用于提供空间供暖(PL: 3；AD: a)
	热泵运行	$t r < 18 ℃ t u p t < 32 ℃ t b t < 35 ℃$	由于快速响应储热换热器底部温度较低，系统无法为居民提供空间供暖，采用热回收式准二级压缩热泵对快速响应储热换热器底部进行加热(PL: 2，5；AD: b)
	热泵底部供热	$t r < 18 ℃ 35 ℃ < t b t < 45 ℃$	热回收式准二级压缩热泵用于加热快速响应储热换热器的底部部分；同时，系统从快速响应储热换热器底部提供空间加热(PL: 4,2,5；AD: b)
	底部供暖	$t r < 18 ℃ t b t > 45 ℃$	该系统从快速响应储热换热器的底部提供空间加热(PL: 4；AD: b)

表2

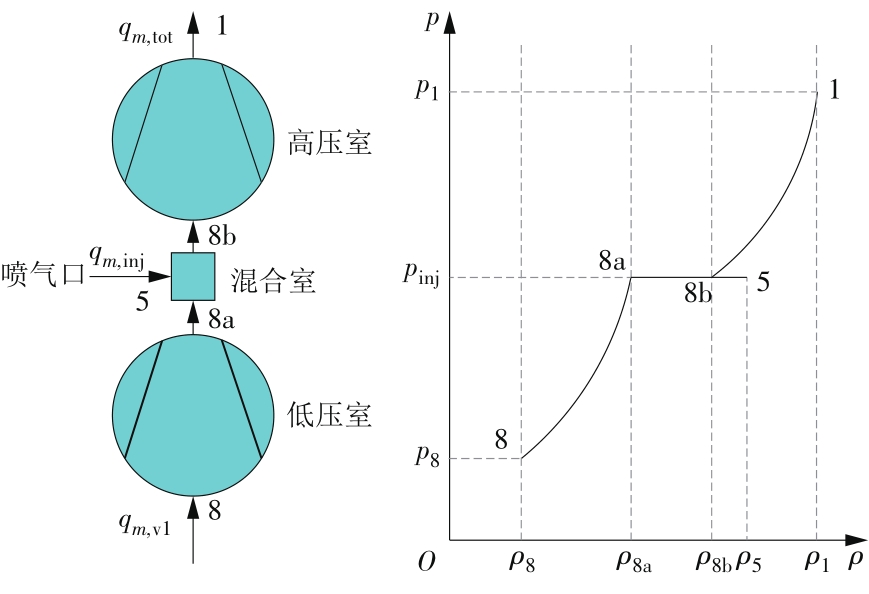

图4

图5

表3

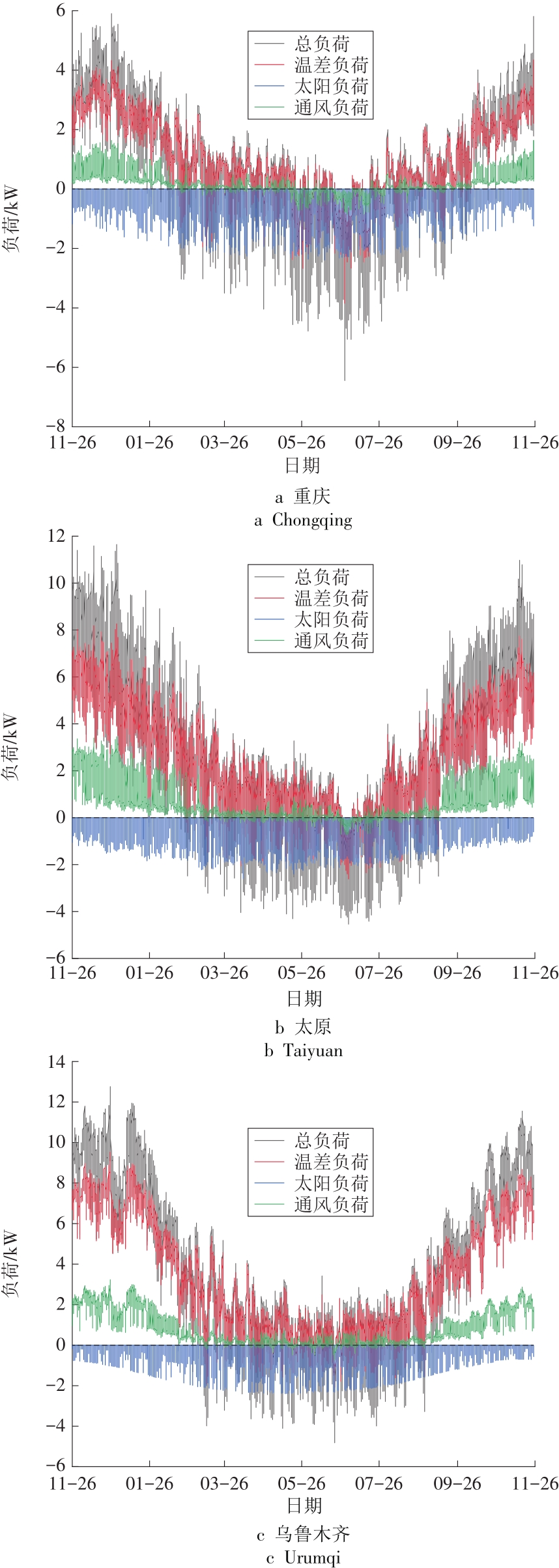

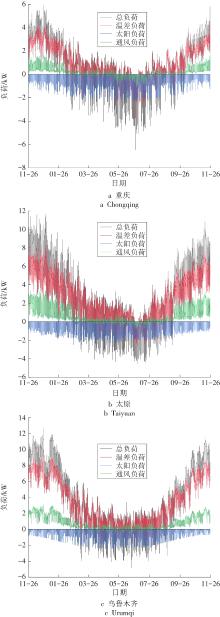

图6

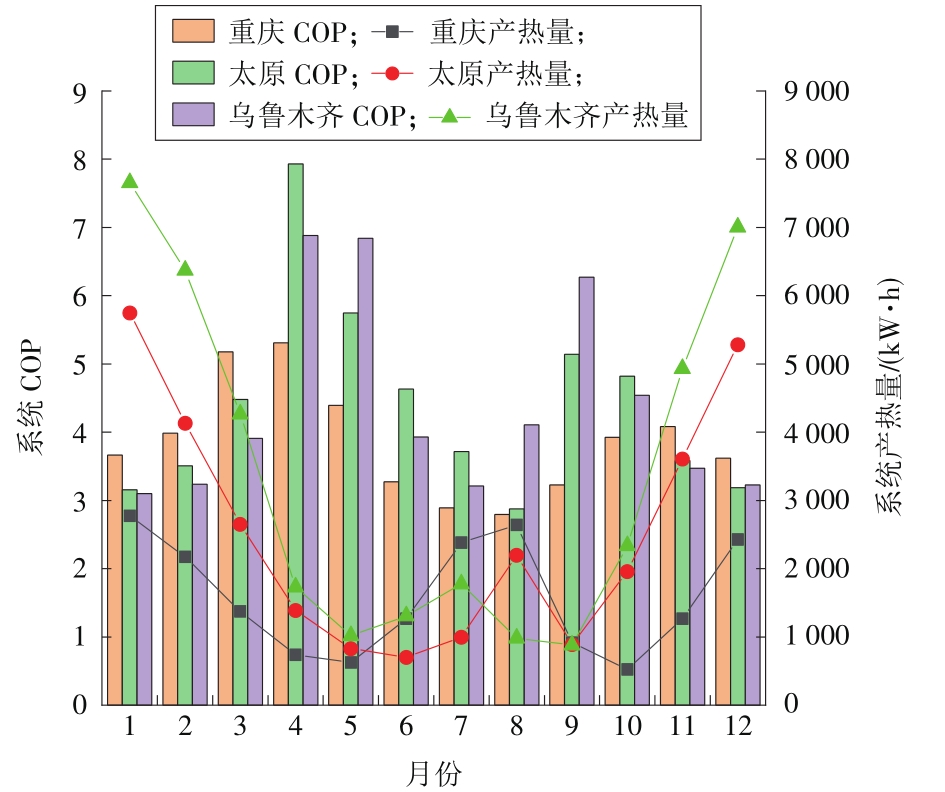

图7

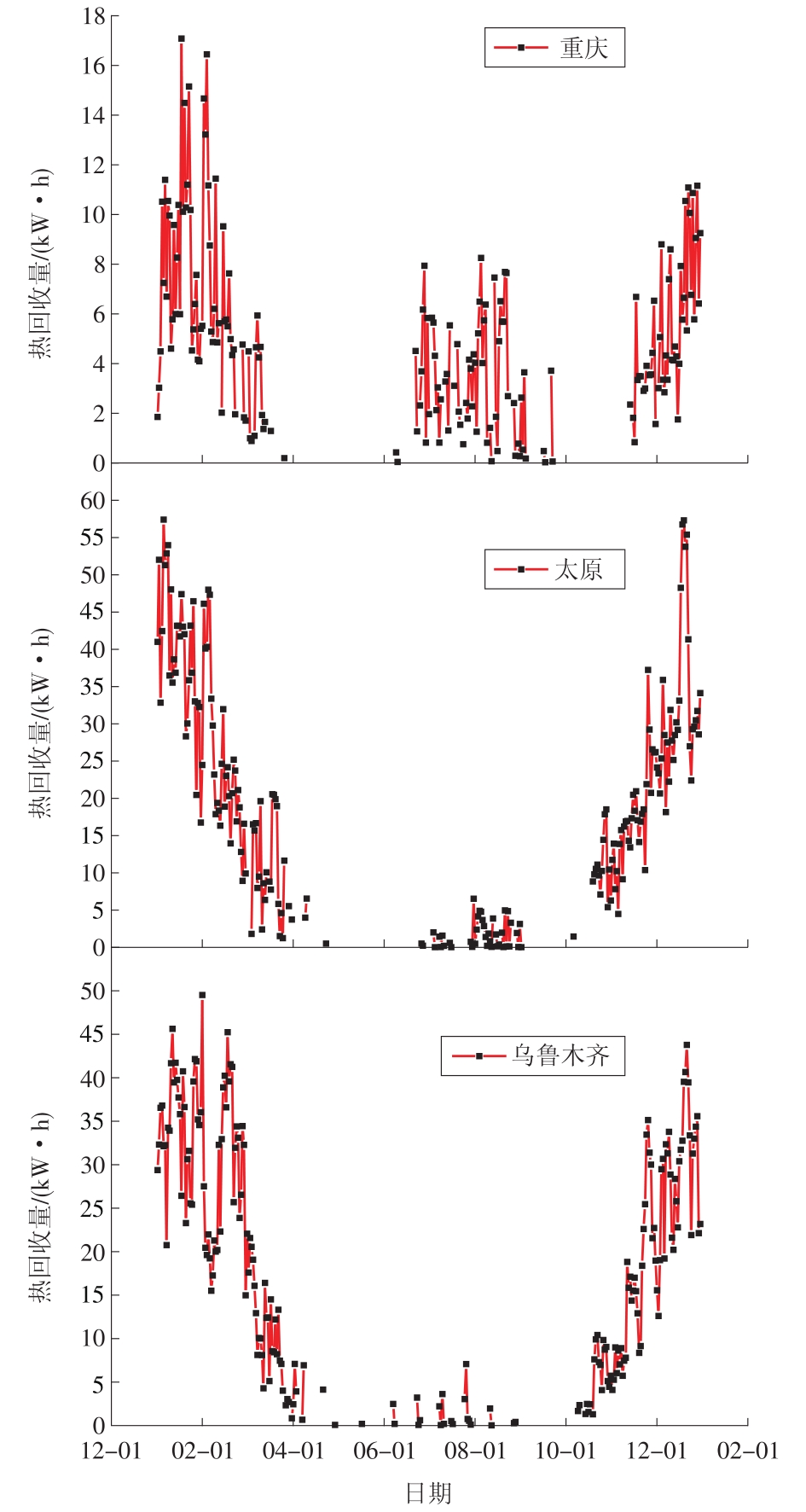

图8

图9

图10

参考文献 15

[1]	ZHANG H, ZHAO H, LI Z. Waste heat recovery and water-saving modification for a water-cooled gas-steam combined cycle cogeneration system with absorption heat pump[J]. Energy Conversion and Management, 2019, 180:1129-1138. doi: 10.1016/j.enconman.2018.11.051
[2]	SHAH S K, AYE L, RISMANCHI B. Multi-objective optimisation of a seasonal solar thermal energy storage system for space heating in cold climate[J]. Applied Energy, 2020, 268: 115047. doi: 10.1016/j.apenergy.2020.115047
[3]	NI L, DONG J, YAO Y, et al. A review of heat pump systems for heating and cooling of buildings in China in the last decade[J]. Renewable Energy, 2015, 84:30-45. doi: 10.1016/j.renene.2015.06.043
[4]	WANG X, LI C, SHANG J, et al. Strategic choices of China's new energy vehicle industry: An analysis based on ANP and SWOT[J]. Energies, 2017, 10(4): 1-27. doi: 10.3390/en10010001
[5]	WALLIN J, MADANI H, CLAESSON J. Run-around coil ventilation heat recovery system:A comparative study between different system configurations[J]. Applied Energy, 2012, 90 (1):258-265. doi: 10.1016/j.apenergy.2011.05.012
[6]	GAO X, ZHANG J, ZHENG L, et al. Heating and Refrigeration through residual heating from investment casting process based on heat pump[J]. Special Casting & Non-ferrous Alloys, 2011, 31 (12):1131-1133.
[7]	MARINELLI S, LOLLI F, GAMBERINI R, et al. Life Cycle Thinking (LCT) applied to residential heat pump systems: A critical review[J]. Energy and Buildings, 2019, 185: 210-223. doi: 10.1016/j.enbuild.2018.12.035
[8]	CUI C, ZHANG X, CAI W. An energy-saving oriented air balancing method for demand controlled ventilation systems with branch and black-box model[J]. Applied Energy, 2020, 264: 114734. doi: 10.1016/j.apenergy.2020.114734
[9]	MOIÀ-POL A, PUJOL-NADAL R, MARTÍNEZ-MOLL V, et al. Study case of solar thermal and photovoltaic heat pump system for different cities in Turkey[C]// 11th ISES EuroSun Conference. Palma, 2016:762-766.
[10]	LIANG R B, ZHOU C, ZHANG J L, et al. Characteristics analysis of the photovoltaic thermal heat pump system on refrigeration mode: An experimental investigation[J]. Renewable Energy, 2020, 146: 2450-2461. doi: 10.1016/j.renene.2019.08.045
[11]	WU J Y, WANG R Z, XU Y X. Dynamic analysis of heat recovery process for a continuous heat recovery adsorption heat pump[J]. Energy Conversion and Management, 2002, 43(16):2201-2211. doi: 10.1016/S0196-8904(01)00158-3
[12]	CHEN A X, CHEN Z, RAN C Y, et al. Application analysis on the heat recovery technology of heat pump in energy saving of air conditioning in the severe cold regions[C]// 4th International Conference on Renewable Energy and Environmental Technology (ICREET 2016). Atlantis Press, 2017: 174-179.
[13]	LIU Z B, LI W J, ZHANG L, et al. Experimental study and performance analysis of solar-driven exhaust air thermoelectric heat pump recovery system[J]. Energy and Buildings, 2019, 186:46-55. doi: 10.1016/j.enbuild.2019.01.017 pmid: 32288119
[14]	FAN Y, LI J, ZHAO X, et al. A proof-of-concept study of a novel ventilation heat recovery vapour injection air source heat pump[J]. Energy Conversion and Management, 2022, 256: 115404. doi: 10.1016/j.enconman.2022.115404
[15]	FAN Y, ZHAO X, LI G, et al. Analytical and experimental study of an innovative multiple-throughout-flowing micro-channel-panels-array for a solar-powered rural house space heating system[J]. Energy, 2019, 171: 566-580. doi: 10.1016/j.energy.2019.01.049

设备名称	尺寸	单位	数量	技术参数
光伏板	1 m×2 m	块	4	最大输出功率300 W
微通道集热器	1 m×2 m	块	8	最大输出功率1 000 W
新型热回收式准二级压缩热泵	1.5 m×0.5 m×1.0 m	台	1	额定产热量12 000 W
快速响应储热/换热器	直径1.19 m，高1.38 m	台	1	储水量1.5 m³
热回收装置	0.3 m×0.8 m×0.5 m	台	1	流量250 m³/h
地暖盘管	盘管直径16 mm	m	300	材料PE-X

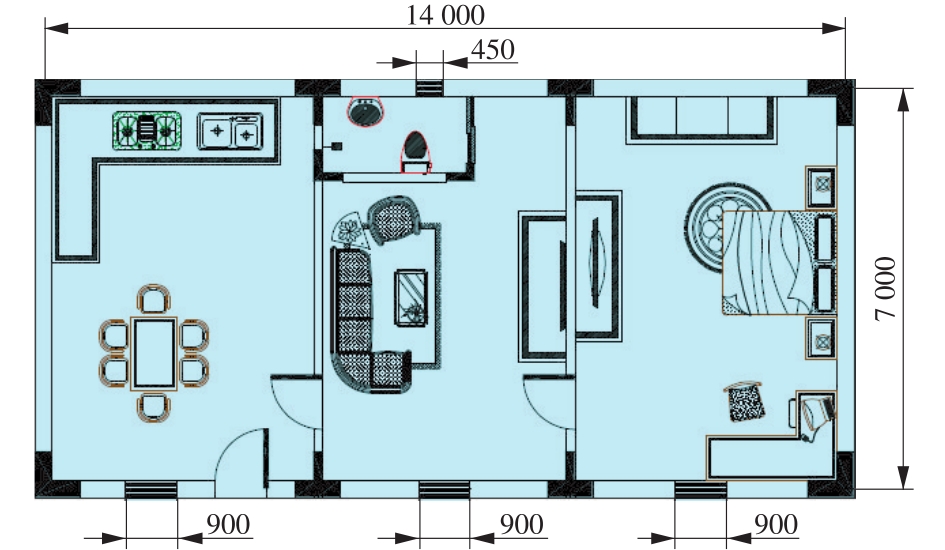

建筑部分	建筑结构	传热系数
墙体	240 mm混凝土+8 mm粘结砂浆+50 mm外墙聚苯板保温+10 mm外饰面	0.42
外门	松木板木门	2.90
窗户	3mm双层断桥铝铝合金窗	1.54
屋顶	水泥层+防水层+保温窗	0.37
